Реферат



г ес,",!о: и аз бн1 листе:л МЬ4!

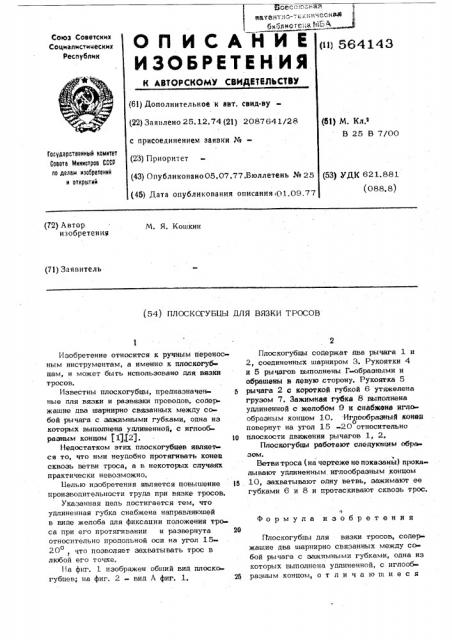

О П И с А Н И Е „,564143

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, саид-ву (22) Заявлено 25.12 ° 74 (21) 2087641/28 с присоединением заявки №(23) Приоритет (43) Опубликовано05,07,77.Бюллетень № 25 (45) Дата опубликования описания 01,09.77 (ЕЦ М, Кл.

В 25 В 7/00

Гасударственный комитет

Саввта Министрав СССР па делам иэааретений и аткрытий (53) У,О,К 621.881 (088.8) (72) Автор. изобретени

M. Я. Кошкин (71) 3а я в и тел ь (54) ПЛОСКОГУБЦЫ ДЛЯ ВЯЗКИ ТРОСОВ

Плоскогубцы для вязки тросов, содержашие два шарнирно связанных между со бой рычага с эажпмными губками, одна из которых выполнена удлиненной, с иглооб26 разным концом, о т л и ч а ю ш и е с я

Изобретение относится к ручным переносным инструментам, а именно к плоскогуб цам, и может быть использовано для вязки тросов.

Известны плоскогубцы, предназначенные для вязки и развязки проводов, содержашие два шарнирно связанных между собой рычага с зажимными губками, одна иэ которых выполнена удлиненной, с иглообраэным концом |1)(2).

)О

Недостатком этих плоскогубцев являет ся то, что ими неудобно протягивать конец сквозь ветви троса, а в некоторых случаях практически невозможно, Е1елью изобретения является повышение 15 производительности труда при вязке тросов.

Указанная цель достигается тем, что удлиненная губка снабжена направляюшей в виде желоба для фиксации положения тро са при его протягивании и развернута 20 относительно продольной оси на угол 15»

20, что позволяет захватывать трос в о любой его точке.

На фиг. 1 изображен обший вид плоскогубцев; на фиг. 2 - вид А фиг. 1.

Плоскогубцы содержат два рычага 1 и

2, соединенных шарниром 3. Рукоятки 4 и 5 рычагов выполнены Г-образными и обрашены s левую сторону. Рукоятка 5 рычага 2 с короткой губкой 6 утяжелена грузом 7. Зажимная губка 8 выполнена удлиненной с желобом О и снабжена иглеобразным концом 10. Иглообразкый койец повернут на угол 15 -20 относительно плоскости движения рычаг ов 1, 2.

Плоскогубцы работают следуюшим образом. Ф

Ветви троса (на чертеже не показаны) прока лывают удлиненным иглообразным концом

10, захватывают одну ветвь, зажимают ее губками 6 и 8 и протаскивают сквозь трос.

Формула изобретения

564143 дидА

Составитель М. йорофеев

Редактор О. Иванова Техред А. богдан Корректор С. Ыекмар

Заказ 1946/185 Тираж 1114 Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 тем,. что, с целью повышения производительности, удлиненная губка снабжена направляNmeN. в виде желоба для фиксации положения троса при его протягивании и развернута относительно продольной оси на угол о

1520, что позволяет захватывать трос в любой его точке.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 119844, кл. В 25 В 25/00, 1958.

2. Патент Германии № 367830, кл.

87 а 16, 1923.
