Ножевая головка для обработки деревьев

Ножевая головка для обработки деревьев

Иллюстрации

Показать все

Реферат

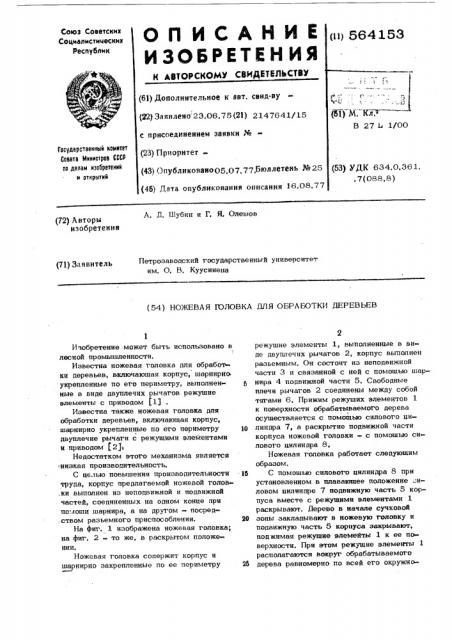

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АвтОРСКОМУ СВИДН ЕЛЬСУВУ

Союз Советски»

Соцмалмстицеских

Республик (63) Дополнительное к авт. свид-ву (22) Заявлено 23.06.75 (21) 2147641/15 с присоединением заявки №(23) Приоритет (43) Опубликоваио05.07,77.Áþëëeõåèü № 25 (4б) Дата опубликования описания 16.08.77

1/00

Государственный комитет

Совета Министров СССР оо ролам изобретений и открытий.0.361.

) A. Q. 11!убин и Г, Я, Олешов (72) Авторы изобретения

Петрозаводский государственный университет им. О. В. Куусинена (71) Заявитель (54) НОЖЕВАЯ ГОЛОВКА ДЛЯ ОБРАБОТКИ ДЕРЕВЪЕВ

Изобретение .может быть использовано в лесной промышленности.

Известна ножевая головка для обработки деревьев, включающая корпус, шарнирно укрепленные по его периметру, выполненные в виде двуплечих рычагов режущие элементы с приводом f1j

Известна также ножевая головка для обработки деревьев, включающая корпус, шарнирно укрепленные по его периметру двуплечие рычаги с режущими элементами и приводом (2)т

Недостатком этого механизма является низкая производительность.

С целью повышения производительности !5 труда, корпус предлагаемой ножевой голов,ки выполнен из неподвижной и подвижной частей, соединенных на одном конце при по..лоши шарнира, а на другом - посред.ством разъемного приспособления. 20

На фиг. 1 изображена ножевая головка; на фиг. 2 « то же, в раскрытом положении.

Ножевая головка содержит корпус и шарнирно закрепленные по ее периметру 25 режущие элементы 1, выполненные и виде двуплечих рычагов 2, корпус выполнен разьемным, Он состоит из неподвижной части 3 и связанной с ней с помощью шарнира 4 подвижной части 5. Свободные плечи рычагов 2 соединены между собой тягами 6, Прижим режущих элементов 1 к поверхности обрабатываемого дерева осуществляется с помощью силового цилиндра 7, а раскрытие подвижной части корпуса ножевой головки - с помощью силового цилиндра 8, Ножевая головка работает следующим образом.

С помощью силового цилиндра 8 при установленном в плавающее положение иловом цилиндре 7 подвижную часть 5 корпуса вместе с режущими элементами 1 раскрывают. Дерево в начале сучковой зоны закладывают в ножевую головку и подвижную часть 5 корпуса закрывают, поджимая режущие элемейты 1 к ее поверхности. При этом режущие элементы 1 располагаются вокруг обрабатываемото дерева равномерно по всей его окружно564153

) Формула изобретения

Составитель Э. Бегельман

Редактор Н. Скворцова Техред А. Богдан корректор А. Кравченко

Заказ 1948/186 Тираж 629 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113О35, Москва, ЖЗ5, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 сти, Затем включают привод п зотаскивания дерева (на чертеже ие показан).

После обработки дерева в ножевую головку закладывают следующее.

Ножевая головка для обработки деревьев, включающая корпус и расположенные по 1о его периметру режущие инструменты, выполненные в виде двуплечих рычагов с при водом их поворота, о т л и ч а ю щ а яс я тем, что, с целью повышения производительности труда, корпус выполнен иэ неподвижной и п.. движной частей, соединен ных на одном конце при помощи шарнира, а на другом - посредством разъемного приспособления.

Источники информации, принятые во вни мание при акспертизе:

1. Авторское свидетельство СССР

Йо 408 7 90, кл. В 27 1ю 1/00, 1 97 2, 2. Авторское свидетельство СССР

Ив 330958, кл, В 27 Р 1/00, 1970.
