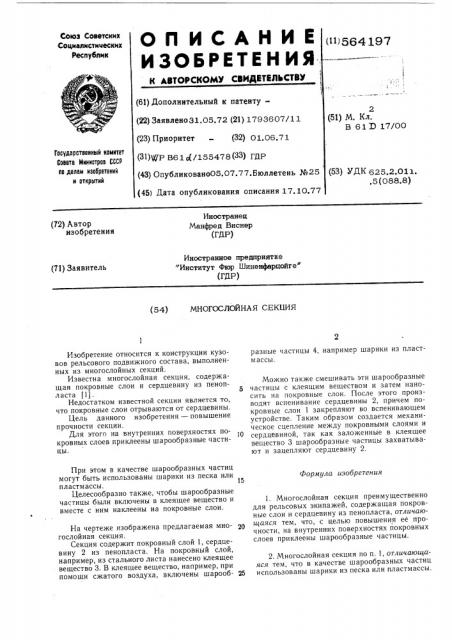

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (11) 564 197

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительный к патенту2 (51) М, Кл, B 61 D 17/00 (22) Заявлено 31.05.72 (21) 1793607/11 (23) Приоритет (32) 01.06.71 (31) Р В61 с(/155478(33) ГДР

1 (43) Опубликовано05.07,77.Бюллетень №25 (45) Дата опубликования описания 17.10.77

Государственный комитет

Совета Министров СССР оо делам иэооретений и открытий (53) УДК 625.2.01l. ,5 (088.8) Иностранец

Манфред Внснер (ГДР) (72) Автор изобретения

Иностранное предприятие

"Институт Фюр Шиненфарцойге" (ГДР) (71) Заявитель (54) МНОГОСЛОЙНА Я СЕКЦИЯ

Можно также смешивать эти шарообразные

5 частицы с клеящим веществом и затем наносить на покровные слои. После этого производят вспенивание сердцевины 2, причем покровные слои 1 закрепляют во вспенивающем устройстве. Таким образом создается механическое сцепление между покровными слоями и сердцевиной, так как заложенные в клеящее вещество 3 шарообразные частицы захватывают и зацепляют сердцевину 2.

Формула изобретения

На чертеже изображена предлагаемая мно- 211 гослойная секция.

Секция содержит покровный слой 1, сердцевину 2 из пенопласта. На покровный слой, например, из стального листа нанесено клеящее вещество 3. B клеящее вещество, например, при помощи сжатого воздуха, включены шарооб- 25

Изобретение относится к конструкции кузовов рельсового подвижного состава, выполненных из многослойных секций.

Известна многослойная секция, содержащая покровные слои и сердцевину из пенопл аста (1) .

Недостатком известной секции является то, что покровные слои отрываются от сердцевины.

Цель данного изобретения — повышение прочности секции.

Для этого на внутренних поверхностях покровных слоев приклеены шарообразные частицы.

При этом в качестве шарообразных частиц могут быть использованы шарики из песка или пластмассы.

Целесообразно также, чтобы шарообразные частицы были включены в клеящее вещество и вместе с ним наклеены на покровные слои. разные частицы 4, например шарики из пластмассы.

1. Многослойная секция преимущественно для рельсовых экипажей, содержащая покровные слои и сердцевину из пенопласта, отличающаяся тем, что, с целью повышения ее прочности, на внутренних поверхностях покровных слоев приклеены шарообразные частицы.

2. Многослойная секция по и. 1, отличающаяся тем, что в качестве шарообразных частиц использованы шарики из песка или пластмассы.

564197

Редактор В. Смирягина

3 аказ 1958/188 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3. Многослойная секция по п. 1, отличающаяся тем, что шарообразные частицы включены в клеящее вещество и вместе с ним наклеены на покровные слои.

Источники информации, принятые во внимание при экспертизе:

1. Патент СССР № 419018, В 61 D 17/00, 27.07.70., опублик, 05.03.74.

Составитель Е. Макрович

Техред М. Левицкая Корректор Д.Мельниченко
