Реферат

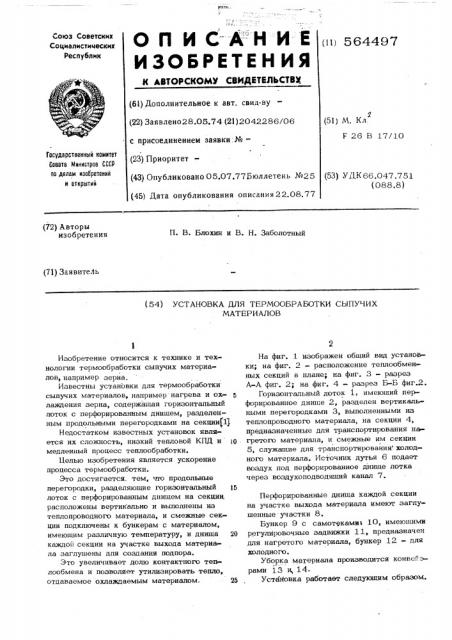

О П И С- А- Н И Е

ИЗОЬРЕтИНИЯ

Союз Советских

Социалистических

Республик (ii) 564497

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (6i) Дополнительное к авт. свнд-ву (51) М. Кл. (22) Заявлено28.05,74 (21) 2042286/06

F 26 В 17/10 с присоединением заявки: №вЂ”

Государственный номнтет

Совета Мнннотров СССР

flo делам нэооретений и открытий (23) Приоритет (43) Опубликовано 05.07.77Бюллетень №25 (45) Дата опубликования описания 22.08.77 (53) УДК66,047.751 (088,8) (72) Авторы изобретения

П. В. Блохин и B Н. Заболотный (71) Заявитель (54) УСТАНОВКА ДЛЯ ТЕРМООБРАБОТКИ СЫПУЧИХ

МАТЕРИАЛОВ

Изобретение относится к технике и технологии термообработки сыпучих материалов, например зерна.

Известны устанЬвки для термообработки сыпучих материалов, например нагрева и охлаждения зерна, содержащая горизонтальный лоток с перфорированным днищем, разделенным продольными перегородками на секции(13

Недостатком известных установок является их сложность, низкий тепловой КПД и ip медленный процесс теплообработки.

Пелью изобретения является ускорение процесса термообработки.

Это достигается. тем, что продольные перегородки, разделяющие горизонтальный )5 лоток с перфорированным днищем на секции расположены вертикально и выполнены из теплопроводного материала, и смежные секции подключены к бункерам с материалом, имеющим различную температуру, и днища 20 каждой секции на участке выхода материала заглушены для создания подпора.

Это увеличивает долю контактного теплообмена и позволяет утилизировать тепло, отдаваемое охлаждаемым материалом 25

На фиг. 1 изображен общий вид установки; на фиг. 2 - расположение теплообменных секций в плане; на фиг. 3 — разрез

А-А фиг. 2; на фиг. 4 — разрез Б-Б фиг.2.

Горизонтальный лоток 1, имеющий перфорированное днип;е 2, разделен вертикальными перегородками 3, выполненными из теплопроводного материала, на секции 4, предназначенные для транспортирования нагретого материала, и смежные им секции

5, служащие для транспортирования холод« ного материала. Источник дутья 6 подает воздух под перфорированное днище лотка через воздухоподводящий канал 7.

Перфорированные днища каждой секции на участке выхода материала имеют заглушенные участки 8.

Бункер 9 с самотеками 10, имеющими регулировочные задвижки 1 1, предназначен для нагретого материала, бункер 12 — для холодного, Уборка материала производится конвей рами l3 т 14.

Устййовка работает следующим образом. э64497

Нагретый материал из бункера 9 поступает в секции 4 и транспортируется по ним под воздействием струй воздуха, входящих из отверстий перфориоованных днищ в сторону движения слоя. Навстоечу этим нагретым потокам материала по смежным секциям 5 перемещается холодный материал, поступающий из бункера 12.

B результате конвективного, а главным образом кондуктивного теплообмена через 1о вертикальные перегородки, разделяющие лоток на секции, сыпучий материал в секциях

4 охлаждается, а в смежных им секциях 5 подогревается. После выхода из установки охлажденный материал из секций 4 транспортируется конвейером 13 к месту хранения, а подогретый материал из секций 5 поступает на сушку или переработку.

Стабилизация производительности установки и предохранение перфорированных днищ 2Ф секций от оголения обеспечивается наличием заглушенных участков 8, длина которых может изменяться, что позволяет изменять высоту слоя и дает возможность регулировать процесс теплообмена в широких предв лах.

Формула изобретения

Установка для термообработки сыпучих материалов, например нагрева и охлаждения зерна, содержащая горизонтальный лоток с перфорированным днищем, разделенным продольными перегородками на секции, о тл и ч а ю щ а я с я тем, что, с целью ускорения процесса термообработки, перегородки; расположены вертикально и выполнены из теплопроводного материала и смежные секции подключены к бункерам с материалом, имеющим различную температуру, и днища каждой секции на участке выхода материала заглушены для создания подпора, Источники информации„принятые во внимание при экспертизе."

l. Блохин П. В. Лэрогравитационный транспорт. М,. "Энергия", 1974 с. 21.

564497

/арячий материал

Илю3иый материал

Рог. 2 аагдук юамераая

Рие. о

Горя чио юа ериал

Заказ 2131/205 Тираж 879 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель E. Никулин

Редактор М. Васильева Техред И. Асталош Корректор А. Власенко
