Реферат



Союэ Советских

Социалистических

Республик

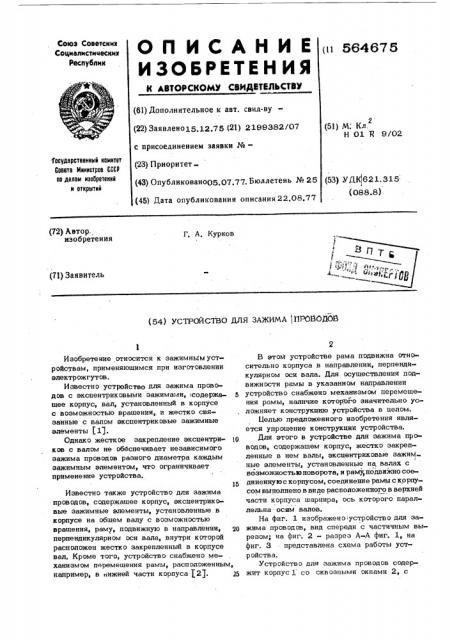

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6т) Дополнительное к авт. свид-ву(22) Заявлено1g.12.76 (21) 2199382/07 с присоединением заявки №(23) Приоритет (43) Опубликовано05,07,77. Бюллетень № 25 ((1 564675 (5l) М; Кл.

Н 01 М 9/02

Государстееииый комитет

Совета Мииистрав СССР по делам изобретеиий и открытий

<ьз? va??fest.sos (088.8) (45) Дата опубликования описания, 22.08.77 (72) Автор. изобретения

Г. А. Курков

1 (f ?j?т .? (71) Заявитель (64) УСТРОЙСТВО ДЛЯ ЗАЖИМА ) ПРОВОДОВ

Изобретение относится к зажимньтм устройствам, применяющимся при изготовлении электр ожгутов.

Известно устройство для зажима проводов с эксцентриковыми зажимами>?содержа- 5 щее корпус, вал, установленный в корпусе с возможностью вращения, и жестко связанные с валом аксцентриковые зажимные элементы (1J.

Однако жесткое закрепление эксцентри- 10 ков с валом не обеспечивает независимого зажима проводов разного диаметра каждым эажимным алементом, что ограничивает применение устройства, Известно также устройство для зажима проводов, содержащее корпус, эксцентрико вые зажимные алементы, установленные в корпусе на общем валу с возможностью вращения, раму, подвижную в направлении, gp перпендикулярном оси вада, внутри которой расположен жестко закрепленный в корпусе вал, Кроме того, устройство снабжено механизмом перемещения рамы, расположенным, например, в нижней части корпуса j2). 25

В этой устройстве рама подвижна относительно корпуса в направлении, перпендикулярном оси вала. Для осуществления подвижности рамы в укаэанном направлении устройство снабжено механизмом перемещения рамы, наличие которого значительно усложняет конструкцию устройства в целом..

Белью предложенного изобретения является упрощение конструкции устройства.

Для атого е устройстве для зажима прэводов, содержащем корпус, жестко закрепленные в нем валы, эксцентриковые эажиь ные алементы, установленные на валах с возможностьюповорота, и раму подвижно соединенную с корпусом, соединение рамы с корпусом выполнено в виде расположенного в верхней части корпуса шарнира, ось которого параллельна осям валов.

На фиг. 1 изображено устройство для зажима проводов, вид спереди с частичным вырезом; на фиг. 2 — разрез А-A фиг. 1, на фиг. 3 представлена схема работы устройстваа.

Устройство для зажима проводов содержит корпус 1 со сквозными окнами 2, с

564675 корпусом 1 посредством шарнира 3 связана рама 4, имеющая опорные поверхности 5.

Внутри корпуса 1 расположен ъал 6, на ко тором установлены с возможностью поворота эксцентриковые зажимные элементы 7. Ось шарнира 3 и ось вала 6 параллельны между собой, Вал 6 жестко закреплен в корпусе 1.

Зажимаемые провода 8 вводятся в окна 2.

Устройство работает следующим образом, В исходном положении эксцентриковые зажимные элементы 7 своей цилиндрической поверхностью упираются в корпус 1, опорные поверхности 5 рамы 4 занимают горизонтальное положение. Между,:поверх-. ностью 5 н цилиндрической поверхностью эксцентрикового зажимного элемента 7 имеется минимальный зазор. Провод 8, вставленный 1 через сквозные окна 2, псов орачивает зажимн ой зле ме нт 7 внутрь корпуса 1. При натяжении провод 8 прижимается зажимным элементом 7 к опорной поверхности 5 рамы 4. В процессе зажима проводов рама 4 свободно висит на шарни» ре 3 и не меняет своего исходного положения относительно корпуса 1.

Йля одновременного освобождения всех проводов раму 4 поворачивают вокруг оси шарнира. При этом опорные поверхности 5 вместе с цамой 4 также повернутся отно» сительно той же оси.

В крайнем положении рамы 4 опорные поверхности 5 полностью выйдут из.-под зажимного элемента 7, который затем повернется в исходное положение, а провод

8 опустится ниже зажимного элемента 7 и может легко извлекаться.

После извлечения проводов рама 4 под собственным весом повернется вокруг оси, шарнира 3 в исходное состояние, и Усч

1о ройство подготовлено для зажима следующей группы.

Ф ормула из обрете ния

35 Устройство для зажима проводовр содЩ>жащее корпус, жестко закрепленные в нем валы, эксцентриковые зажимные элементы, установленные на валах с возможностью поворота, и раму, подвижно связанную с

20 корпусом, о т л и ч а ю щ е е с я; тем, что, с целью упрощения конструкции,-соединение рамы с корпусом выполнено в виде с расположенного в верхней части корпуса шарнира, ось которого параллельна осям ва25 лов.

Источники информации, принятые во вни« мание при экспертизе:

1. Патент США М 3,070.771> кл. 338174, 1962.

2. Авторское свидетельство % 447787, Н 01 Я 9/02, 1974.
