Регулятор возбуждения синхронной электрической машины

Регулятор возбуждения синхронной электрической машины

Иллюстрации

Показать все

Реферат

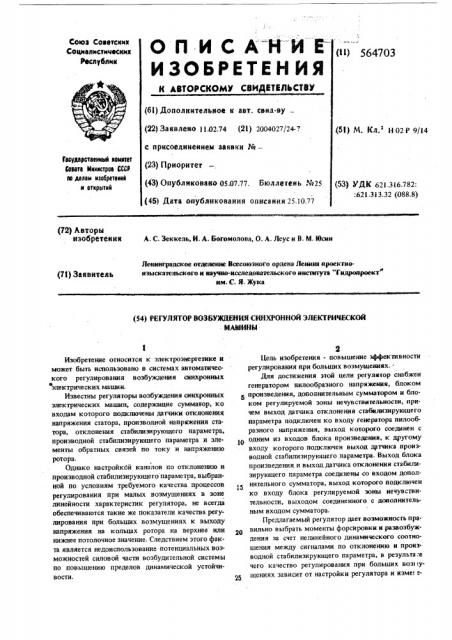

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (11) S 64703

К АВТОРСКОМУ СВИДВТВДЬС71У (61) Дополнительное к авт. евид-ву (22) Заявлено 11.02.74 (21) 2004027/24с присоединением заявки №вЂ” (51) М. Кл. Н02Р 9/14 (23) Приоритет

1ааударатаекай камктет

Савата Мкккатрае СССР па делен каабретеек и аткрыткк (43) Опубликовано 05.07.77. Бюллетень №25 (45) Дата опубликования описания 25.10.77 (53) УДК 62!.316.782:

:621.313.32 (088.8) (72) Авторы изобретения

А, С. Зеккель, И. А. Богомолова, О. А, Леус и В. М. Юсин

Ленинградское отделение Всесоюзного ордена Ленина нроектноиэыскатеяьского и научно-исследовательского института "Гидропроект им. С. Я. Жука (71) Заявитель (54) РЕГУЛЯТОР ВОЗБУМЩЕНИЯ СИНХРОННОЙ ЭЛЕКТРИЧЕСКОЙ

МАМИНЫ

Изобретение относится к электроэнергетике и может быть использовано в системах автоматического регулирования возбуждения синхронных электрических машин.

Известны регуляторы возбуждения синхронных электрических машин, содержащие сумматор, ко входам которого подключены датчики отклонения напряжения статора, производной напряжения статора, отклонения стабилизирующего параметра, производной стабилизирующего параметра и элементы обратных связей по току и напряжению ротора, Однако настройкбй каналов по отклонению и производной стабилизирующего параметра, выбранной по условиям требуемого качества процессов регулирования при малых возмущениях в зоне линейности характеристик регулятора, не всегда обеспечиваются такие же показатели качества регулирования при больших возмущениях к выходу напряжения на кольцах ротора на верхнее или нижнее потолочное значение. Следствием этого факта является недоиспользование потенциальных возможностей силовой части возбудительной системы по повышению пределов динамической устойчивости.

Цель изобретения - повышение эффективности регулирования при больших возмущениях.

Для достижения этой цели регулятор снабжен генератором пилообразного напряжения, блоком б произведения, дополнительным сумматором и блоком регулируемой зоны нечувствительности, причем выход датчика отклонения стабилизирующего параметра подключен ко входу генератора пилообразного напряжения, выход которого соединен с

l0 одним из входов блока произведении, к другому входу которого подключен выход датчика производной стабилизирующего параметра. Выход блока произведения и выход датчика отклонения стабилизирующего параметра соединены со входом дополнительного сумматора, выход которого подключен

& ко входу блока регулируемой зоны нечувствительности, выходом соединенного с дополнительным входом сумматора.

Предлагаемый регулятор дает возможность правильно выбрать моменты форсировкн н раэвозбуждения за счет нелинейного динамического соотношения между сигналами по отклонению и производной стабилизирующего параметра, в результа;е чего качество регулирования при больших воэ1 tyщениях зависит от настройки регулятора и sweet e564703

НИИПИ Заказ 2060/216

Подписное

Тираж 917

Филиал ППП "Патент", r. Ужгород, ул. Проект»а», 4

3 ний режима работы системы меньше, чем в известных регуляторах возбуждения, На чертеже показана структурная схема регуляо тора возбуждения синхронной электрической машины.

Регулятор электрической машины 1 содержит сумматор 2, датчик напряжения статора 3, датчик производной напряжения статора 4, датчик отклонения стабилизирующего параметра 5, датчик производной стабилизирующего параметра 6, элементы

1О обратных связей по току и напряжению ротора 7, генератор пилообразного напряжения 8, блок произведения 9, дополнительный сумматор 10, блок регулируемой зоны нечувствительности 11. Сумматорное регулирующее воздействие поступает на вентильньй возбудитель 12.

1Ü

Устройство работает следующим образом.

Выходное напряжение генератора пилообраэного напряжения в момент очередного изменения знака отклонения стабилизирующего параметра на20 чинает линейно возрастать от нулевого значения. В момент следующего изменения знака отклонения стабилизирующего параметра происходит мгновенный сброс напряжения до нуля. Начинается новый цикл. С помощью умножения выходной величины генератора пилообразного напряжения на сигнал с датчика производной стабилизирующего параметра осуществляется регулирование по этому параметру с переменным коэффициентом усиления.

Устранение высокочастотных автоколебаний в режиме малых возмущений обеспечивается выбо4 ром соответствующей величины зоны нечувствительности в канале дополнительного сигнала.

Формула изобретения

Регулятор возбуждения синхронной электрической машины, содержащий сумматор, ко входам которого подключены датчики отклонения напряжения статора, производной напряжения статора, отклонения стабилизирующего параметра, производной стабилизирующего параметра и элементы обратных связей по току и напряжению ротора, о тли ча ющи и ся тем, что, с целью повышения эффективности регулирования при болыпих возмущениях, он снабжен генератором пилообразного напряжения, блоком произведения, дополнительными сумматором и блоком регулирования зоны нечувствительности, причем выход датчика отклонения стабилизирующего параметра подключен ко входу генератора пилообразного напряжения, выход которого соединен с одним из входов блока произведения, к другому входу которого подключен выход датчика производной стабилизирующего параметра, причем выход блока произведения и выход датчика отклонения стабилизирующего параметра соединены со входом дополнительного сумматора, выход которого подключен ко входу блока регулируемой зоны нечувствительности, выходом соединенного с дополнительным входом сумматора.
