Устройство для термостабилизации мишени передающей телевизионной трубки

Устройство для термостабилизации мишени передающей телевизионной трубки

Иллюстрации

Показать все

Реферат

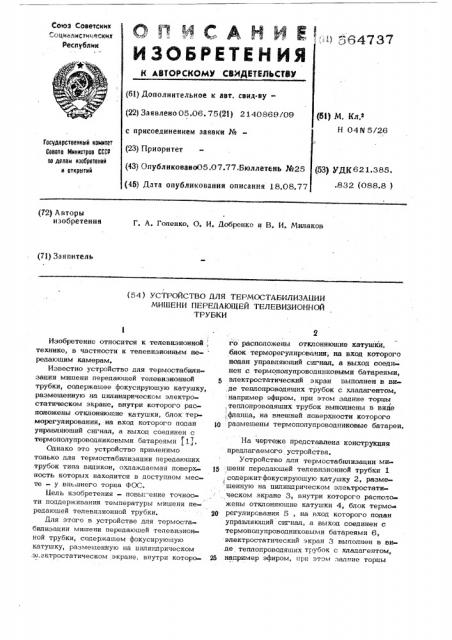

О П Ю С А Й Н Р,„-,, g4737

ИЗОБРЕТЕНИЯ

Союз Советских : оциалистчмеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву(22) Заявлено 05.06. 75(21) 2140869/09 с присоединением заявки № (23) Приоритет (43) Опубликовано05.07.77.Бюллетень №25 (45) Дата опубликования описания 18.08.77 (бц М, Кл.о

Н 04Й 5/26

Гасударственный квинтет

Совета Министров СССР оо делам изобретений и открытий (53) УДК621.385, 932 (088.8 ) (72) Авторы изобретении

Г. А. Голенко, О. И. Добренко и В, И. Милаков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТЕРМОСТАБИЛИЗАЦИИ

МИШЕНИ ПЕРЕДАЮЩЕЙ ТЕЛЕВИЗИОННОЙ

ТРУБКИ

Изобретение относится к телевизионной технике, в частности к телевизионным передающим камерам.

Известно устройство для термостабилизации мишени передающей телевизионной трубки, содержащее фокусируюшую катушку, размещенную на цилиндрическом электростатическом экране, внутри которого расположены отклонятошие катушки, блок терморегулирования, на вход которого подан управляющий стп нал, а выход соединен с термополупроводниковыми батареями (1"„.

Однако это устройство применимо только для термостабилизации передающих трубок типа видикон, охлаждаемая поверх ность которых находится в доступном месте — у внешнего торца ФОС.

Цель изобретения - повыг.ение точности поддерживания температуры мишени передающей телевизионной трубки.

Для этого в устройстве для термостабилизации мишени передаюшей телевизионной трубки, содержащем фокусируютиую катушку, размещенную на цилиндрическом .э .ектростатическом экране, внутри которо2 го расположены отклоняющие катушки, блок терморегулирования; на вход которого подан управляющий сигнал, а выход соединен с термоцолупроводниковыми батареями, электростатический экран выполнен в виде теплопроводяших трубок с хладагентом, например эфиром, при этом задние торцы

I ,.теплопроводяших трубок выполнены в виде фланца, на внешней поверхности которого тп размещены термополупроводниковые батареи, На чертеже представлена конструкция предлагаемого устройства.

Устройство для термостабилизации мит5 шени передающей телевизионной трубки 1 содержит фокусирующую катушку 2, разме щенную на цилиндрическом электростатическом экране 3, внутри которого расггопожены отклоняющие катушки 4, блок термос оп регулирования 5, на вход которого подан управляющий сигнал, а выход соединен с термополупроводниковыми батареями 6, электростатический экран 3 выполнен в ви де теплопроводя цих трубок с хладагентом, 25 например эфиром, при этом задние торцы

564737

Составитель А. Меньшикова

Редактор О. Иванова Техред А. Демьянова, Корректор А. Гриценко

Заказ 2064/218 Тираж 815 Подписное

КНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., g. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 теплопроводяших трубок выполнены в виде фланца, Hs внешней поверхности которого размещены термополупроводниковые баратеи

Формула изобретения

Устройство для термостабилизации мишени передающей телевизионной трубки, например суперортикона, содержащее фокусирующую катушку, размещенную на цилиндрическом электростатическом экране, внутри которого расположены отклоняющие катушки, блок терморегулирования, на вход которого подан управляющий сигнал, а выход соединен с термопое лупроводниковыми батарэ:: ли, о т л и ч аю ш е е с я тем, что, с целью повышения точности поддерживания температуры мишени передающей телевизионной трубки, электростатический экран выполнен в виде теплопроводяших трубок с хладагентом, например эфиром, при этом задние торцы теплопроводгших трубок выполнены в виде фланца, на внешней поверхности которого размешены термополупроводниковые батареи.

Источники информации, принятые во вни- мание при экспертизе:

1. Патент франции № 2.084.566 кп. Н 04 N 5/ОО, 1970.
