Реферат

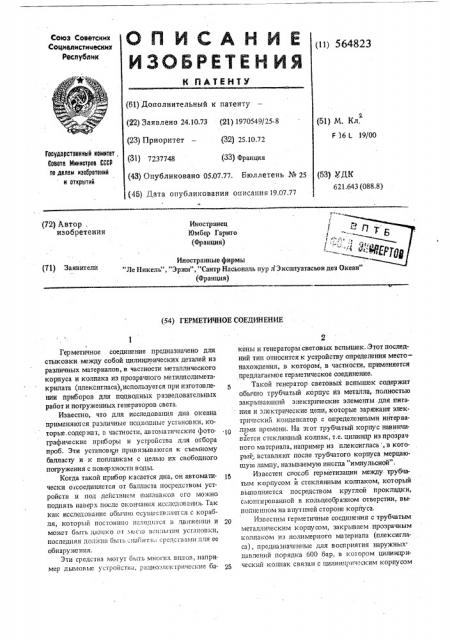

А Н И Е (и) 564823

ИЗОБРЕТЕН ИЯ

Союз Соеетсиии

Социалистических

Республик (61) Дополнительный к патенту (22) Заявлено 24.10.73 (21) 1970549/25-8 (23) Приоритет — (32) 25.10.72

{31) 7237748 (33) Франция (51) М. Кл.

F 16 1 19/00

Госудврствеииый комитет, Совета й1ииистров СССР по делам иэабрвтений и открытий (43) Опубликовано 05.07,77. Бюллетень № 25 (53) УДК

621.643 (088.8) ата опубликования опт»са»ьпя19.07,77 (72) Автор, изобретения

Иностранец

Имбер Гарито (Франция) Иностранные фирмы

"Ле Никель", "Эржи", "Сантр Насьональ пур т» Эксплуатасьон дез Океан (Франция) (71) Заявители (S4) ГЕРМЕТИЧНОЕ СОЕДИНЕНИЕ

Герметичное соединение предназначено для стыковки между собой цилищюических деталей из различных материалов, в частности металлического корпуса и колпака из прозрачного метилполиметакрилата (плексигласа),используется при изготовлении приборов для подводных разведовательных работ и погруженных генераторов света.

Известно, что для исследоваши дна океана применяются разли (нь»е подводи»яе усгановк»», которые.содержат, в частности, автоматические фотографические приборы и устройства для отбора проб. Эти установ»у» привязываются к съемному балласту и к поплавкам с целью их свободного погружения с поверхности воды.

Когда такой прибор касается дна, он автоматически отсоеди»»яется от балласта посредством устpoI»cTB II 1IoiI действием п(л»ловкоB cl"о Mo>i

МО»КЕТ бЫТЬ д((2(ЕКО OT "(CC i ВС»!НЫтня QCIBIIOBIã.»I, последняя до»(ж»(((быть снабжен,: срсдспзал(и для ее обнаружения.

Эти средства могут быть многих в»»до»(, например дымовые устройспя, радиозлектрические бакены и генераторы световых вспышек.:Этот последний тип относится к устройству определения местонахождения, в котором, в частности, применяется предлагаемое герметическое соединение.

Такой генератор световых вспышек содержит обычно трубчатый корпус из металла, полностью закрывающий электрические элементы . для питания и электрические цепи, которые заряжают электрический конденсатор с определенными интервалами времени. На этот трубчатьп» корпус навинчис

BBcTcII стекля»п»ьп» колпак, т,е. цилиндр из прозрачного материала, например из плексигласа, в котоpell вставляют после трубчатого корпуса мерцающую лампу, называемую иногда "импульсной".

1((Известен ст(особ герметизации между трубчатым корпусом и стеклянным KoJIIIGKoM, который выполняется посредством круглой прокладки, смонтированной в кольцеобразнол» отверстии, выполненном на в»»ут»п»ей стороне корпуса.

Известны герметичные соединения с трубчатым металлическим корпусом, закрываем прозрачным колпаком из полимерного материала (плексигласа), предназначенные для восприятия наружных давлений порядка 600 бар, в котором цилиндрический колпак связан с цилинцрич".ским корпусом ь

564823 посредством ступенчатого ниппеля, выполненного из полимерного материала, Однако такие соединения не выдерживают зна чихельных гидростатических давлений, которые встречаются при подводных исследованиях на очень больших глубинах, иногда превышающих 6000 м.

Плексиглас представляет собой материал, механическая прочность которого меньше по сравнению с прочностью металла, так как имеет порядок г 2

6 кг/мм нри растяжении и 10 кг/мм при сжатии.

В частности, именно эта последняя величина объясняет появление в прозрачной массе колпака признаков расслаивания при очень высоком давлении. В продольном разрезе эти признаки появляются в плексигласе со стороны внутренней поверхнос> ти металлического корпуса и расходятся к свобод- ному концу колпака. Это может привести к его разрыву.

Кроме того, плексиглас не выдерживает ударов, особенно, если он после обработки имете следы трещинок, в частности, на уровне винтовых нарезок, выступов и выемок, которые должны быть предусмотрены при изготовлении таких деталей.

Отсюда появляется опасность возникновения значительных трещин, например, при ударах, которым почти неизбежно подвергаются эти приборы в процессе разведывательных работ.

Цель изобретения — повышение степени герме-. тизации и надежности уплотнения разъема колпака и корпуса при ударных динамических нагрузках.

Для этого сопрягаемая с корпусом поверхность колпака имеет форму соосного с колпаком конуса с выполненной на нем кольцевой канавкой под герметизирующую прокладку вводимого в ответное конусное гнездо корпуса. 35

На чертеже дано описываемое герметичное соединение для импульсного светового генератора, продольный разрез.

Колпак 1, выполненный из метилполиметакрилата, (плексигласа) смонтирован на трубчатом ме- 40 таллическом корпусе 2. В случае, когда это соединение представляет собою часть светового устройства для определения местонахождения, корпус 2 может быть выполнен из сплава алюминия, устойчивого к воздействию морской воды, такого как 45 некоторые сплавы алюминия и магния. В корпус 2 помещается один из нескольких электрических элементов питания; соединенных с электронной цепью, которая заряжает электрический конденсатор с равными промежутками времени, Этот конденсатор в свою очередь соединен с импульсной

4 лампой, которая устанавливается в це нг рал ыц отверстие 3, выполненное в колпаке 1 перед его монтажом на корпусе 2.

-Трубчатый корпус 2 в своей в ерхней части имеет внутренний конус, который сваей поверхностью4 стыкуется с наружным конусом уплотняющей части прозрачного колпака 1. На коничес кой уплотняющей части колпака 1 имеется кольцевая выемка 5, в которой размещается круглая герметизирующая прокладка 6.

Собственно соединение осуществляется поср едством промежуточной резьбовой муфты 7, которая завинчивается в трубчатый корпус своим большим диаметром.

Муфта 7 имеет уступ 8, переходящий на меньший . резьбавой конец, кот орьгй . ввцнчивается в колпак 1, а в центре вьпголнено отверстие 9 для прохода импульсной, лампы в отверстие 3 колпака.

Между уступом 8 муфты 7 и плоской нижней частью 10 колпака 1 помещена упругая прокладка 11, Муфту 7 предпочтительно выполнять из полужесткого синтетического материала типа "Эрталон", так как это способствует поглощению ударов за счет собственной упругости.

Эффективность устройства легко понять, если рассмотреть действие сил, которые появляются на колпаке при большом внешнем давлении, так как коническое соединение спрессовывает волокна колпака к центру, устраняя радиальные усилия на его расслоение.

Формула изобретения

Герметичное соединение с трубчатым металлическим корпусом, закрываемым прозрачным колпаком из полимерного материала (плексигласа), предназначенное для восприяпгя наружных давлений порядка 600 бар, в котором цилиндрический колпак связан с цилиндрическим корпусом посредством ступенчатого ниплеля, выполненного из полимерного материала, о т л и ч а ю щ ее с я тем,что, с целью повышения степени герметизации и надежности уплотнения разъема колпака и корпуса при ударных динамических нагрузках, со. прягаемая с корпусом поверхность колпака имеет форму соосного с колпаком конуса с выполненной не нем кольцевой канавкой под герметизирунпную прокладку, вводимого в ответное конусное гнездо корпуса.
