Реферат

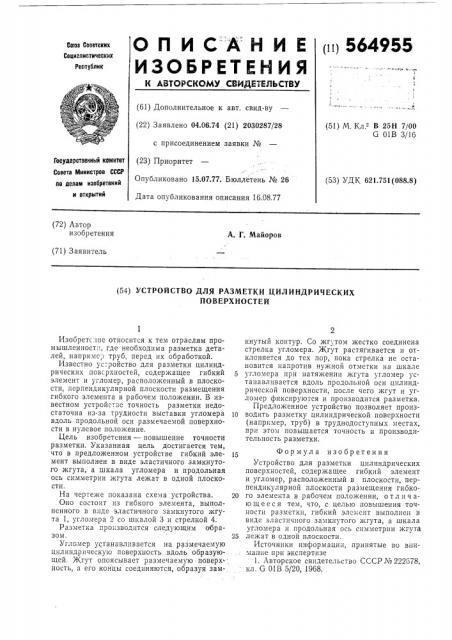

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1Рц 564955

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.74 (21) 2030287/28 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.77. Бюллетень № 26

Дата опубликования описания 16.08.77 (51) М. Кл В 25Н 7/00

G 01В 3/16

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.751(088.8) (72) Автор изобретения

А. Г. Майоров (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗМЕТКИ ЦИЛИНДРИЧЕСКИХ

ПОВЕРХНОСТЕЙ

Изобретение относится к тем отраслям промышленности, где необходима разметка деталей, например труб, перед их обработкой.

Известно ус-.ройство для разметки цилиндрических поверхностей, содержащее гибкий элемент и угломер, расположенный в плоскости, перпендикулярной плоскости размещения гибкого элемента в рабочем положении. В известном устройстве точность разметки недостаточна из-за трудности выставки угломера вдоль продольной оси размечаемой поверхности в нулевое положение.

Цель изобретения — повышение точности разметки. Указанная цель достигается тем, что в предложенном устройстве гибкий элемент выполнен в виде эластичного замкнутого жгута, а шкала угломера и продольная ось симметрии жгута лежат в одной плоскости.

На чертеже показана схема устройства.

Оно состоит пз гибкого элемента, выполненного в виде эластичного замкнутого жгута 1, угломера 2 со шкалой 3 и стрелкой 4.

Разметка производится следующим образом.

Угломер устанавливается на размечаемую цилиндрическую поверхность вдоль образующей. Жгут опоясывает размечаемую поверх ность, а его концы соединяются, образуя замкнутый контур. Со жг;том жестко соединена стрелка угломера. Жгут растягивается и отклоняется до тех пор, пока стрелка не остановится напротив нужной отметки на шкале

5 угломера при натяжении жгута угломер устанавливается вдоль продольной оси цилиндрической поверхности, после чего жгут и угломер фиксируются и производится разметка.

Предложенное устройство позволяет произI0 водить разметку цилиндрической поверхности (например, труб) в труднодоступных местах, при этом повышается точность и производительность разметки.

Формула изобретения

Устройство для разметки цилиндрических поверхностей, содержащее гибкий элемент и угломер, расположенный в плоскости, перпендикулярной плоскости размещения гибко20 го элемента в рабочем положении, отл и ч ающееся тем, что, с целью повышения точности разметки, гибкий элемент выполнен в виде эластичного замкнутого жгута, а шкала угломера и продольная ось симметрии жгута

25 лежат в одной плоскости.

Источники информации, принятые во внимаппе прп экспертизе

1. Авторское свидетельство СССР № 222678, кл. G 01В 5/20, 1968.
