Способ монтажа сейсмостойкого многоэтажного здания
Патент 565098
Авторы
Способ монтажа сейсмостойкого многоэтажного здания
Иллюстрации
Реферат

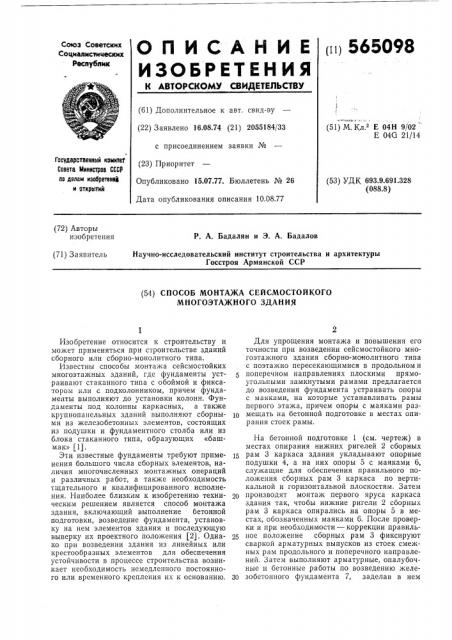

(ti) 565098
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистииеских
Ресвублик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.08.74 (21) 2055184/33 с присоединением заявки № (23) Приоритет
Опубликовано 15.07.77. Бюллетень № 26
Дата опубликования описания 10.08.77
" -..I- iir (51) М. Кл.е Е 04Н 9/02
Е 04G 21/14
Гасударственный намитет
Савета Нинистрав СССР аа делам нзабретеннй и аткрытик (53) УДК 693,9.691.328 (088.8) (72) Авторы изобретения
P. А. Бадалян и Э. А. Бадалов (71) Заявитель
Научно-исследовательский институт строительства и архитектуры
Госстроя Армянской ССР (54) СПОСОБ МОНТАЖА СЕЙСМОСТОЙКОГО
МНОГОЭТАЖНОГО ЗДАНИЯ
Изобретение относится к строительству и может применяться при строительстве зданий сборного или сборно-монолитного типа.
Известны способы монтажа сейсмостойких многоэтажных зданий, где фундаменты устраивают стаканного типа с обоймой и фиксатором или с подколонником, причем фундаменты выполняют до установки колонн, Фундаменты под колонны каркасных, а также крупнопанельных зданий выполняют сборными из железобетонных элементов, состоящих из подушки и фундаментного столба или из блока стаканного типа, образующих «башмак» (1).
Эти известные фундаменты требуют применения большого числа сборных элементов, наличия многочисленных монтажных операций и различных работ, а также необходимость тщательного и квалифицированного исполнения. Наиболее близким к изобретению техническим решением является способ монтажа здания, включающий выполнение бетонной подготовки, возведение фундамента, установку на нем элементов здания и последующую выверку их проектного положения (2J Однако при возведении здания из линейных или крестообразных элементов для обеспечения устойчивости в процессе строительства возникает необходимость немедленного постоянного или временного крепления их к основанию.
Для упрощения монтажа и повышения его точности при возведении сейсмостойкого многоэтажного здания сборно-монолитного типа с поэтажно пересекающимися в продольном и поперечном направлениях плоскими прямоугольными замкнутыми рамами предлагается до возведения фундамента устраивать опоры с маяками, на которые устанавливать рамы первого этажа, причем опоры с маяками раз1ð мещать на бетонной подготовке в местах опирания стоек рамы.
На бетонной подготовке 1 (см. чертеж) в местах опирания нижних ригелей 2 сборных
15 рам 3 каркаса здания укладывают опорные подушки 4, а на них опоры 5 с маяками 6, служащие для обеспечения правильного положения сборных рам 3 каркаса по вертикальной и горизонтальной плоскостям. Затем производят монтаж первого яруса каркаса здания так, чтобы нижние ригели 2 сборных рам 3 каркаса опирались на опоры 5 в местах, обозначенных маяками 6. После проверки и при необходимости — коррекции правильное положение сборных рам 3 фиксируют сваркой арматурных выпусков из стоек смежных рам продольного и поперечного направлений. 3 атем выполняют арматурные, опалубочные и бетонные работы по возведению желе30 зобетонного фундамента 7, заделав в нем
3 нижние ригели 2 сборных рам каркаса и часть колонн.
Формула изобретения
Способ монтажа сейсмостойкого многоэтажного здания сборно-монолитного типа с поэтажно пересекающимися в продольном и поперечном направлениях плоскими прямоугольными замкнутыми рамами, включающий выполнение бетонной подготовки, возведение фундамента, установку на нем рам и последующую выверку проектного положения, отл и ч а ю шийся тем, что, с целью упрощения
565098 монтажа и повышения его точности, до возведения фундамента устраивают ойоры с маяками, на которые устанавливают рамы первого этажа, причем опоры с маяками разме5 щают на бетонной подготовке в местах опирания стоек рам.
Источники информации, принятые во внимание при экспертизе
1. Ганичев И. А. Технология строительного
10 производства, М., Стройиздат, 1973, с. 344—
346.
2. Туполев М. С. Конструкции гражданских зданий, М., Издательство литературы по строительству, 1968, с, 27 — 28.
