Реферат

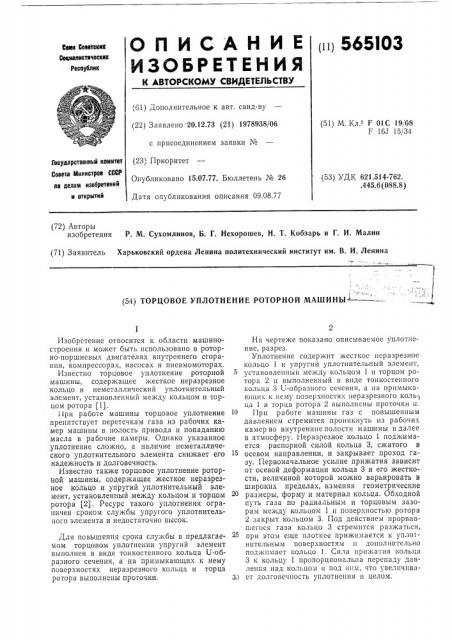

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п1> 565l03

Сова Сеаетскик

Сеииапистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20,12,73 (21) 1978938/06 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.77. Бюллетень № 26

Дата опубликования описания 09.08.77 (51) М. Кл.- Г 01С 19 08

F 16J 15/34

Государственный комитет

Совета Министров СССР пе делам изобретений и открытий (53) УДК 621.514-762. .445.6 (088.8) (72) Авторы изобретения Р. М. Сухомлинов, Б. Г. Нехорошев, Н. Т, Кобзарь и Г. И. Малин (71) Заявитель Харьковский ордена Ленина политехнический институт им. В. И. Ленина

-v (54) ТОРЦОВОЕ УПЛОТНЕНИЕ РОТОРНОЙ МАШИНЪ| —

Изобретение относится к области машиностроения и может быть использовано в роторно-поршневых двигателях внутреннего сгорания, компрессорах, насосах и пневмомоторах.

Известно торцовое уплотнение роторной машины, содержащее жесткое неразрезное кольцо и неметаллический уплотнительный элемент, установленный между кольцом и торцом ротора (1).

11ри работе машины торцовое уплотнение препятствует перетечкам газа из рабочих камер машины в полость привода и попаданию масла в рабочие камеры. Однако указанное уплотнение сложно, а наличие неметаллического уплотнительного элемента снияает его надежность и долговечность, Известно также торцовое уплотнение роторной машины, содержащее жесткое неразрезное кольцо и упругий уплотнительный элемент, установленный между кольцом и торцом ротора (2). Ресурс такого уплотнения ограничен сроком службы упругого уплотнительного элемента и недостаточно высок.

Для повышения срока службы в предлагаемом торцовом уплотнении упругий элемент выполнен в виде тонкостенного кольца U-образного сечения, а на примыкающих к нему поверхностях неразрезного кольца и торца ротора выполнены проточки, На черте>ке показано описываемое уплотнение, разрез.

Уплотнение содержит жесткое неразрезное кольцо 1 и упругий уплотнительный элемент, 5 установленныи между кольцом 1 и торцом ротора 2 и выполненный в виде тонкостенного кольца 3 U-образного сечения, а на примыкающих к нему поверхностях неразрезного коль-, ца 1 и торца ротора 2 выполнены проточки и.

При работе машины газ с повышенным давлением стремится проникнуть из рабочих камер во внутренние полости машкины и далее в атмосферу. Неразрезное кольцо 1 подяимается распорной силой кольца 3, сжатого в

15 осевом направлении, и закрывает проход газу, Первоначальное усилие прижатия зависит от осевой деформации кольца 3 и его жесткости, величиной которой можно варьировать в широких пределах, изменяя геометрические

20 размеры, форму и материал кольца. Обходной путь газа по радиальным и торцовым зазорам между кольцом 1 и поверхностью ротора

2 закрыт кольцом 3. Под действием прорвавшегося газа кольцо 3 стремится разжаться, при этом еще плотнее прижимается к уплотнительным поверхностям и дополнительно

1. Сиаа

3 к кольцу 1 пропорциональна перепаду давленпя над кольцом и под нпм, что увелпчпва33 ет долговечность уплотнения в целом, 565103

Формула изобретения

СоставHTC Ib tl. 10IIIHH

Корректор Л. Орлова

Техред 3. Тараненко

Редактор А. Пейсочснко

Заказ 1666/6 Изд. ¹ 591 Тирагк 693 Подписное

1!,1-1ИИПИ Государственного комитета Совета Министров СССР по делам .гаобретеипи и открытий

1!3035, Москва, гК-65, 1 а,ппскан паб., д. 4/5

Типографп;., пр. Сапунова, 2

Торцовое уплотнение роторной машины, содержащее жесткое неразрезное кольцо и упругий уплотнительный элемент, установленный между кольцом и торцом ротора, о т л ич а ю щ е е с я тем, что, с целью повышения срока службы, упругий элемент выполнен в виде тонкостенного кольца U-образного сечения, а на примыкающих к нему поверхностях неразрезного кольца и торца ротора выполнены проточки.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3506275, кл. 277 — 81, опубл. 1970.

2. Хлумский В. Поршневые компрессоры.

М., «Машгиз», 1962, с. 104 — 105.
