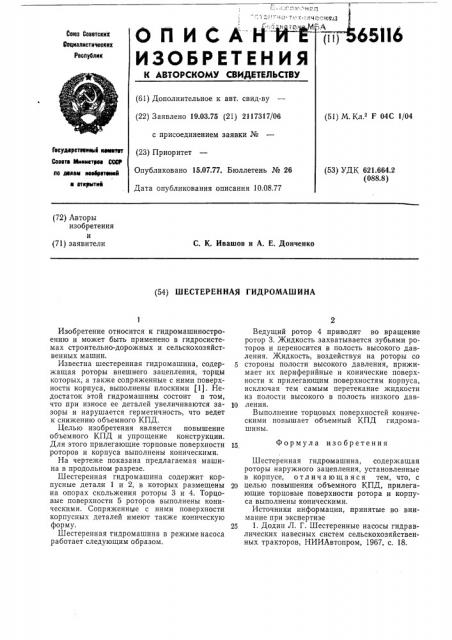

т - н : чо- т "тх:,1чооиа л

ОПИСАНИЙ

ИЗОБРЕТЕНИЯ {i i} 4651! 6 союз Ссевтсккх

Ссциаписткческих

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.75 (21) 2117317/06 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.77. Бюллетень № 26

Дата опубликования описания 10.08.77 (51) М. Кл.2 F 04С 1/04

Государстесквы1 каматат

Совета Миаастроа Qgf (53) УДК 621.664.2 (088.8) па девам «еобретаей а открыта» (72) Авторы изобретения и (71) заявители

С. К. Ивашов и А. Е. Донченко (54) ШЕСТЕРЕН НАЯ ГИДРОМАШ И НА

15, Изобретение относится к гидромашиностроению и может быть применено в гидросистемах строительно-дорожных и сельскохозяйственных машин.

Известна шестеренная гидромашина, содержащая роторы внешнего зацепления, торцы которых, а также сопряженные с ними поверхности корпуса, выполнены плоскими (1). Недостаток этой гидромашины состоит в том, что при износе ее деталей увеличиваются зазоры и нарушается герметичность, что ведет к снижению объемного КПД.

Целью изобретения является повышение объемного КПД и упрощение конструкции.

Для этого прилегающие торцовые поверхности роторов и корпуса выполнены коническими.

На чертеже показана предлагаемая машина в продольном разрезе.

Шестеренная гидромашина содержит корпусные детали 1 и 2, в которых размещены на опорах скольжения роторы 3 и 4. Торцовые поверхности 5 роторов выполнены коническими. Сопряженные с ними поверхности корпусных деталей имеют также коническую форму.

Шестеренная гидромашина в режиме насоса работает следующим образом, Ведущий ротор 4 приводит во вращение ротор 3. Жидкость захватывается зубьями роторов и переносится в полость высокого давления. Жидкость, воздействуя на роторы со

5 стороны полости высокого давления, прижимает их периферийные и конические поверхности к прилегающим поверхностям корпуса, исключая тем самым перетекание жидкости из полости высокого в полость низкого дав10 ления.

Выполнение торцовых поверхностей коническими повышает объемный КПД гидромашины.

Формула изобретения

Шестерен на я гидрома шин а, содержащая роторы наружного зацепления, установленные в корпусе, отличающаяся тем, что, с

2о целью повышения объемного КПД, прилегающие торцовые поверхности ротора и корпуса выполнены коническими.

Источники информации, принятые во внимание при экспертизе

25 1. Додин Л. Г. Шестеренные насосы гидравлических навесных систем сельскохозяйственных тракторов, НИИАвтопром, 1967, с. 18.

568116

Составитель Ю. Лебедев

Корректор Е. Жаворонкова

Техред 3. Тараненко

Редактор Н. Коган

Типография, пр. Сапунова, 2

Заказ 1662/3 Изд. M 592 Тираж 881 Подписное

НПО Государспвениого комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5
