Реферат

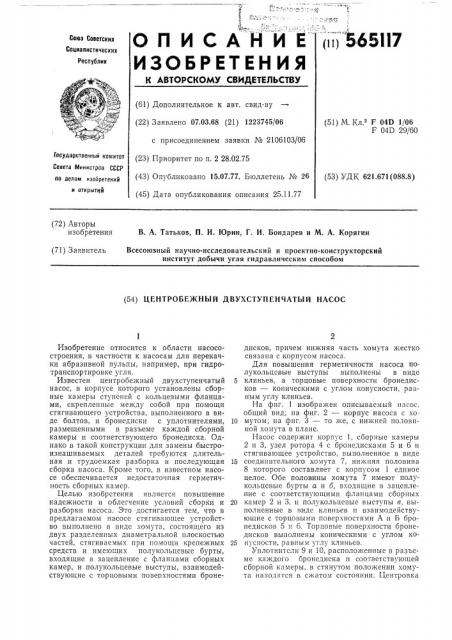

(и ) 565ИУ

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.03.68 (21) 1223745/06 с присоединением заявки № 2106103/06 (23) Приоритет по п. 2 28.02 75 (43) Опубликовано 15.07.77. Бюллетень № 26 (45) Дата опубликования описания 25.11.77 (51) М. Кл.в F 04D 1/06

F 04D 29/60

Государственный комитет

Совета Министров СССР ло делам нэааретеннй н открытий (53) УДК 621.671(088.8) (72) Авторы изобретения

В. А. Татьков, П. И. Юрин, Г. И. Бондарев и М. А. Корягин (71) Заявитель

Всесоюзный научно-исследовательский и проектно-конструкторский институт добычи угля гидравлическим способом (54) ЦЕНТРОБЕ)КНЫЙ ДВУХСТУПЕНЧАТЫЙ НАСОС

Изобретение относится к области насосостроения, в частности к насосам для перекачки абразивной пульпы, например, при гидротранспортировке угля.

Известен центробежный двухступенчатый насос, в корпусе которого установлены сборные камеры ступеней с кольцевыми фланцами, скрепленные между собой при помощи стягивающего устройства, выполненного в виде болтов, и бронедиски с уплотнителями, размещенными в разъеме каждой сборной камеры и соответствующего бронедиска, Однако в такой конструкции для замены быстроизнашиваемых деталей требуются длительная и трудоемкая разборка и последующая сборка насоса. Кроме того, в известном насосе обеспечивается недостаточная герметичность сборных камер.

Целью изобретения является повышение надежности и облегчение условий сборки и разборки насоса. Это достигается тем, что в предлагаемом насосе стягивающее устройство выполнено в виде хомута, состоящего из двух разделенных диаметральной плоскостью частей, стягиваемых при помощи крепежных средств и имеющих полукольцевые бурты, входящие в зацепление с фланцами сборных камер, и полукольцевые выступы, взаимодействующие с торцовыми поверхностями бронедисков, причем нижняя часть хомута жестко связана с корпусом насоса.

Для повышения герметичности насоса полукольцевые выступы выполнены в виде

5 клиньев, а торцовые поверхности бронедисков — коническими с углом конусности, равным углу клиньев.

На фиг. 1 изображен описываемый насос, общий вид; на фиг. 2 — корпус насоса с хо10; на фиг, 3 — то же, с нижней половиной хомута в плане.

Насос содержит корпус 1, сборные камеры

2 и 3, узел ротора 4 с бронедисками 5 и 6 и стягивающее устройство, выполненное в виде

15 соединительного хомута 7, нижняя половина

8 которого составляет с корпусом 1 единое целое. Обе половины хомута 7 имеют полукольцевые бурты а и б, входящие в зацепление с соответствующими фланцами сборных

20 камер 2 и 3, и полукольцевые выступы в, выполненные в виде клиньев и взаимодействующие с торцовыми поверхностями А и Б бронедисков 5 и 6. Торцовые поверхности бронедисков выполнены коническими с углом ко25 нусности, равным углу клиньев.

Уплотнители 9 и 10, расположенные в разъеме каждого бронедиска и соответствующей сборной камеры, в стянутом положении хомута находятся в сжатом состоянии. Центровка

565117

3 и закрепление собранного конструктивного уз,.п 2 — 6 в корпусе 1 производятся при помощи крышек l 1 н 12, которые обхватывают выступы г и д сборных камер 2 и 3. Внутренняя поверхность крышек 11 и 12 одновременно образует всасывающие полости.

При сборке насоса собранный ротор вместе с установленными па нем подшипниками и сборными камерами притягивается к корпусу хомутом 7, две части которого стягиваются н ппльками и двумя небольшими крышками

11 и 12. При этом клин хомута 7 разжимает бронедиски 5 и 6 в разные стороны, уплотняя тем самым внутреннюю полость насоса, находящуюся под высоким давлением.

В результате этого сокращается время сборкп насоса и повышается его надежность в эксплуатации.

Формула изобретения . Центробежный двухступенчатый насос, в корпусе которого установлены сборные камеры ступеней с кольцевыми фланцами, скрепленные между собой при помощи стягивающего устройства, и бронедиски с уплотнителями, размещенными в разъеме каждой сборной камеры и соответствующего бронедиска, 5 отличающийся тем, что, с целью повышения надежности и облегчения условий сборки и разборки насоса, стягивающее устройство выполнено в виде хомута, состоящего из двух разделенных диаметральной плоскостью

10 частей, стягиваемых при помощи крепежных средств и имеющих полукольцевые бурты, входящие в зацепление с фланцами сборных камер, и полукольцевые выступы, взаимодействующие с торцовыми поверхностями броне15 дисков, причем нижняя часть хомута жестко связана с корпусом насоса.

2. Насос по п. 1, отличающийся тем, что, с целью повышения его герметичности путем разжима бронедисков и прижима уп20 лотнителей к соответствующим поверхностям сборных камер, полукольцевые выступы выполнены в виде клиньев, а торцовые поверхности бронедисков — коническими с углом конусности, равным углу клиньев.
