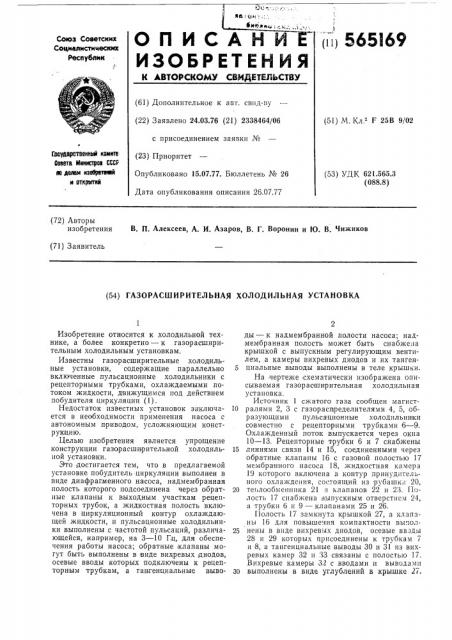

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.03.76 (21) 2338464/06 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.77. Бюллетень № 26

Дата опубликования описания 26.07.77 (51) М. Кл F 25В 9/02

Сасударствениый кемитв

Свевта Нииистрве СССР ив делам изабрвтеиий и откРытий (53) УДК 621.565.3 (088.8) (72) Авторы изобретения В. П. Алексеев, А. И. Азаров, В. Г. Воронин и 1О. В. Чижиков (71) Заявитель (54) ГАЗОРАСШИРИТЕЛЬНАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА

Изобретение относится к холодильной технике, а более конкретно — к газорасширительным холодильным установкам.

Известны газорасширительные холодильные установки, содержащие параллельно включенные .пульсационные холодильники с рецепторными трубками, охлаждаемыми потоком жидкости, движущимся под действием побудителя циркуляции (1) .

Недостаток известных установок заключается в необходимости применения насоса с автономным приводом, усложняющим конструкцию.

Целью изобретения является упрощение конструкции газорасши рительной холодильной установки.

Это достигается тем, что в предлагаемой установке побудитель циркуляции выполнен в виде диафрагменного насоса, надмембранная полость которого подсоединена через обратные клапаны к выходным участкам рецепторных трубок, а жидкостная полость включена в циркуляционный контур охлаждающей жидкости, и пульсационные холодильники выполнены с частотой пульсаций, различающейся, например, на 3 — 10 Гц, для обеспечения работы насоса; обратные клапаны могут быть выполнены в виде вихревых диодов, осевые вводы которых подключены к рецепторным трубкам, а тангенциальные выводы — к надмембранной полости насоса; надмембранная полость может быть снабжена крышкой с выпускным регулирующим вентилем, а камеры вихревых диодов и их танген5 циальные выводы выполнены в теле крышки.

На чертеже схематически изображена описываемая газораоширительная холодильная установка.

Источник 1 сжатого газа сообщен магистI0 ралями 2, 3 с газорасцределителями 4, 5, образующими пульсационные холодильники совместно с рецепторными трубками 6 — 9.

Охлажденный поток выпускается через окна

10 — 13, Рецепторные трубки 6 и 7 снабжены

15 линиями связи 14 и 15, соединенными через обратные клапаны 16 с газовой полостью 17 мембранногo насоса 18, жидкостная камера

19 которого включена в контур принудительного охлаждения, состоящий из рубашка 20, 20 теплообменника 21 и клапанов 22 и 23. Полость 17 снабжена выпускным отверстием 24, а трубки 6 и 9 — клапанами 25 и 26.

lIoJI0cTb 17 замкнута крышкой 27, а клапаны 16 для повышения компактности выпол25 иены в виде вихревых диодов, осевые вводы

28 и 29 которых присоединены к трубкам 7 и 8, а тангенциальные выводы 30 и 31 из вихревых камер 32 и 33 связаны с полостью 17.

Вихревые камеры 32 с вводами и выводами

30 выполнены в виде углублений в крышке 27.

565169

К отверстию 24 подсоединен регулирующий вентиль 34.

Сжатый газ, поступающий в распределите ли 4 и 5 пульсационных холодильников, распределяется попеременно в рецепторные труоки 6, 8 и 7, 9. Порция газа, поступившая в рецепторную трубку, например 6, снижает столб газа в этой трубке. При этом совершается работа, столб газа нагревается. Порция газа при расширении охлажд .åòñÿ и выпускается в окно 10. Отвод тепла осушествляется в рубашке 20 и теплообменнике 21, через юторые жидкость прокачивается насосом 18.

Пульсационные холодильники выполнены с частотой пульсаций, различающейся на 3—

10 Гц, что позволяет приводить в движение рабочий орган насоса.

Формула изобретения

1. Газорасширительная холодильная установка, содержащая параллельно включенные пульсационные холодильники с рецепторными трубками, охлаждаемыми потоком жидкости, движущимся под действием побудителя циркуляции, отл ич а юща я ся тем, что, с целью упрощения конструкции, побудитель циркуляции выполнен в виде диафрагменного насоса, надмемб ранная полость которого подсоединена через обратные клапаны к выход5 ным участкам рецепторных трубок, а жидкостная полость включена в циркуляционный контур охлаждающей жидкости, и пульсацнонные холодильники выполнены с частотой пульсаций, различающейся, например, на 3—

I0 10 Гц, для обеспечения работы насоса.

2. Установка по п. 1, отличающаяся тем, что обратные клапаны выполнены в виде вихревых диодов, осевые вводы которых под ключены к рецепторным трубкам, а танген15 циальные выводы — к надмембранной полости насоса.

3. Установка по пп. 1, 2, отл ич а ю ща яс я тем, что надмембранная полость насоса снабжена крышкой с выпускным регулирую20 щим вентилем, а камеры вихревых диодов и их тангенциальные выводы выполнены в теле крышки, Источник информации, принятый во внимание при экспертизе:

25 1. Патент СШЛ Мю 3526099, кл. 62 — 86, Оубл. 1968.
