Реферат

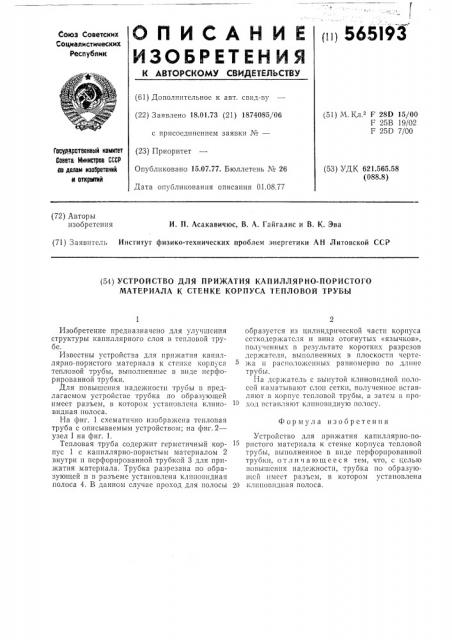

(и) 565193

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 18.01,73 (21) 1874085/06 (51) М. Кл F 28D 15/00

F 25В 19/02

F 25D 7/00 с присоединением заявки ¹â€”

Гооурарственный комитет

Совета Министров СССР ао делам изобретений и открытий (23) Приоритет

Опубликовано 15,07.77. Бюллетень ¹ 26

Дата опубликования описания 01.08.77 (53) УДК 621.565.58 (088.8) (72) Авторы изобретения

И. П. Асакавичюс, В. А. Гайгалис и В. К. Эва (71) Заявитель Институт физико-технических проблем знергетики АН Литовской ССР (54) УСТРОЙСТВО ДЛЯ ПРИЖАТИЯ КАПИЛЛЯРНО-ПОРИСТОГО

МАТЕРИАЛА К СТЕНКЕ КОРПУСА ТЕПЛОВОЙ ТРУБЫ

Формула изобретения

Изобретение предназначено для улучшения структуры капиллярного слоя в тепловой трубе.

Известны устройства для прижатпя каппллярно-пористого материала к стенке корпуса тепловой трубы, выполненные в виде перфорированной трубки.

Для повышения надежности трубы в предлагаемом устройстве трубка по образующей имеет разъем, в котором установлена клиноВидная полоса.

На фиг. 1 схематично изображена тепловая труба с описываемым устройством; на фиг.2— узел 1 на фиг. 1.

Тепловая труба содержит герметичный корпус 1 с капиллярно-пористым материалом 2 внутри и перфорированной трубкой 3 для прижатия материала. Трубка разрезана по образующей и в разъеме установлена клиновидная полоса 4. В данном случае проход для полосы образуется из цилиндричсской части корпуса ссткодержателя и вниз отогнутых «язычков», полученных в результате коротких разрезов держателя, выполненных в плоскости чертежа и расположенных равномерно по длине трубы.

На держатель с вынутой клиновидной полосой наматывают слои сетки, полученное вставляют в корпус тепловой трубы, а затем г> про1н ход вставляют клиновидную полосу.

Устройство для прижатия каппллярно-пористого материала к стенке корпуса тепловой трубы, выполненное в виде перфорированной трубки, отличающееся тем, что, с целью повышения надежности, трубка по образующей пмсст разъем, в котором установлена

20 клиновидная полоса.

565!93

Составитель В. Подносова

Техред 3. Тараненко

Редактор А, Пейсоченко

Корректор И. Позняковская

Заказ 1697/6 Изд. ¹ 617 Тираж 815 Г1одписиос

11111411П11 Государствсииого комитета Совста Министров СССР ио делам изобретений и oTKpblTllll

113035, Москва, Ж-35, Раун екав паб., д, 4/5 1 ииография, ир. Саиуиова, 2
