Устройство для испытания телескопических антенн

Устройство для испытания телескопических антенн

Иллюстрации

Показать все

Реферат

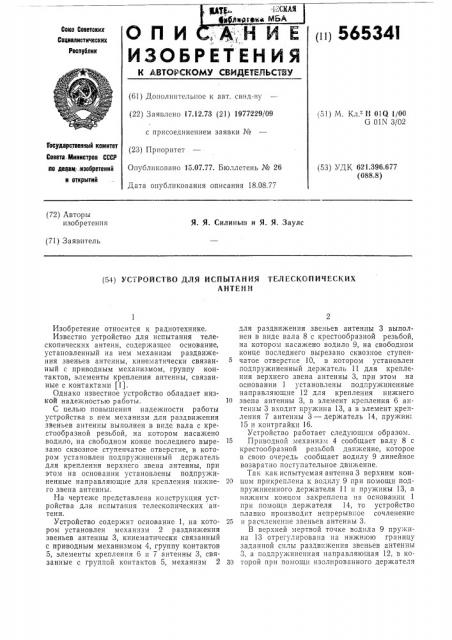

ОПИ,АНИЕ

ИЗОБРЕтЕНия (п1 56534l

Союз Соввтскик

Сацивлистическик

Республик (61) Дополшпельное к авт. свид-ву (22) Заявлено 17.12.73 (21) 1977229/09 (51) М. Кл. Н 010, 1/00

G 01М 3/02 с присоединением заявки №

Мосударсувенный комитет

Совета. Министров СССР ио делаМ,:изобретений и открытий (23) Приоритет

Опубликовано 15.07.77. Бюллетень № 26

Дата опубликования описания 18.08.77 (53) УДК 621.396.677 (088.8) (72) Авторы изобретения

Я. Я. Силиньш и Я. Я, Заулс (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ТЕЛЕСКОПИЧЕСКИХ

АНТЕНН

Изобретение относится к радиотехнике.

Известно устройство для испытания телескопических антенн, содержащее основание, установленный на нем механизм раздвижения звеньев антенны, кинематически связанный с приводным механизмом, группу контактов, элементы крепления антенны, связанные с контактами (1).

Однако известное устройство обладает низкой надежностью работы.

С целью повышения надежности работы устройства в нем механизм для раздвижения звеньев антенны выполнен в виде вала с крестообразной резьбой, на котором насажено водило, на свободном конце последнего вырезано сквозное ступенчатое отверстие, в котором установлен подпружиненный держатель для крепления верхнего звена антенны, при этом на основании установлены подпружиненные направляющие для крепления нижнего звена антенны.

На чертеже представлена конструкция устройства для испытания телескопических антенн.

Устройство содержит основание 1, на котором установлен механизм 2 раздвижения звеньев антенны 3, кинематически связанный с приводным механизмом 4, группу контактов

5, элементы крепления 6 и 7 антенны 3, связанные с группой контактов 5, механизм 2 для раздвижения звеньев антенны 3 выполнен в виде вала 8 с крестообразной резьбой, на котором насажено водило 9, на свободном конце последнего вырезано сквозное ступенчатое отверстие 10, в котором установлен подпружиненный держатель 11 для крепления верхнего звена антенны 3, при этом на основании 1 установлены подпружиненные направляющие 12 для крепления нижнего

10 звена антенны 3, в элемент крепления 6 антенны 3 входит пружина 13, а в элемент крепления 7 антенны 3 — держатель 14, пружин;

15 и контргайки 16.

Устройство работает следующим образом.

15 Приводной механизм 4 сообщает валу 8 с крестообразной резьбой движение, которое в свою очередь сообщает водилу 9 линейное возвратно поступательное движение, Так как испытуемая антенна 3 верхним кон20 цом прикреплена к водилу 9 при помощи подпружиненного держателя 11 и пружины 13, а нижним концом закреплена на основании 1 при помощи держателя 14, то устройство плавно производит непрерывное сочленение

25 и расчленение звеньев антенны 3.

В верхней мертвой точке водила 9 пружина 13 отрегулирована на нижнюю границу заданной силы раздвижения звеньев антенны

3, а подпружиненная направляющая 12, в ко30 торой при помощи изолированного держателя

14 укреплена антенна 3, посредством пружины 15. отрегулированной с помощью контргаек 16 на верхнюю границу заданной силы раздвижения, прижата к основанию 1. В момент приложения силы выше установленной контргайками 16 подпружиненная направляющая 12, скользя по фазам основания 1, поднимается и включает группу контактов 5, подключенную к электрической схеме контроля силы раздвижения звеньев антенны (на чертеже не указано), а в момент их включения регистрирует отказ. В случае необходимости схема контроля может остановить приводной механизм 4.

Укрепление антенны 3 в электрически изолированном держателе 14 позволяет все время автоматически контролировать целостность электрической цепи и фиксировать отказы в случае раздвижения звеньев антенны

3 при усилии меньше заданного предела, так как при раздвижении звеньев антенны 3 срабатывает электрическая схема и устройство останавливается.

Устройство позволяет испытывать одновременно десять и более антенн.

565341

Формула изобретения

Устройство для испытания телескопических антенн, содержащее основание, установлен5 ный на нем механизм раздвижения звеньев антенны, кинематически связанный с приводным механизмом, группу контактов, элементы крепления антенны, связанные с контактами, отличающееся тем, что, с целью

10 повышения надежности работы устройства, механизм для раздвижения звеньев антенны выполнен в виде вала с крестообразной резьбой, на котором насажено водило, на свободном конце которого вырезано сквозное сту15 пенчатое отверстие, в котором установлен подпружиненный держатель для крепления верхнего звена антенны, при этом на основании установлены подпружиненные направляющие для крепления нижнего звена антенны.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР X 262458, 25 G 01N 3/02, 1970.
