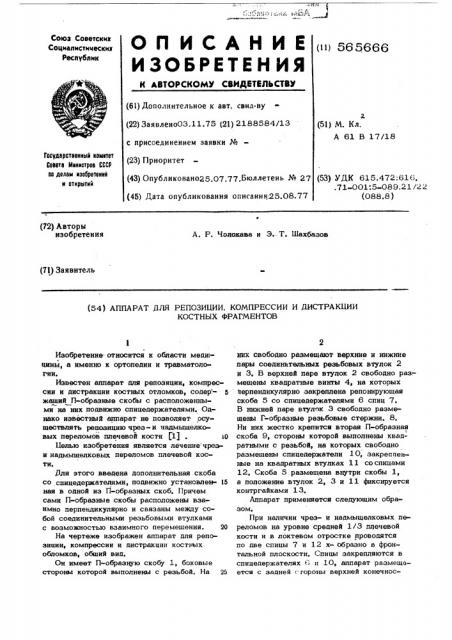

Реферат



Союз Советских

Социалистических

Республик

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТВЛЬСТВУ (11) 565666 (6!) Дополнительное к авт. свил-ву (22) Заявлено03.11.75 (21) 2188584/13 с присоединением заявки № (23) Приоритет (43) Опубликовано25.07.77.Бюллетень № 27 (45) Дата опубликования описания,25.08.77 (51) М. Кл.

А 61 В 17/18

Гасударственный комнтет

Совета Министров СССР оо делам нзооретеннй и открытий (53) УДК 615.472 616..71-001:5-089.21/22 (088,8 ) (72) Авторы изобретения

А. P. Чопоквва и Э. Т. Швхбвзов (71) Заявитель (54) АППАРАТ ДЛЯ РЕПОЗИБИИ, КОМПРЕССИИ И ДИСТРАКБИИ

КОСТНЫХ ФРАГМЕНТОВ

Изобретение относится к области меди пины, а именно к ортопедии и травматологии.

Известен аппарат дпя репозиции, компрессии и дистракции костных отпомков, содер .жащий П-образные скобы с расположенными на них подвижно спицедержатепями. Однако известный аппарат не позволяет осуществлять репозицию через- и нвдмыщелковых переломов плечевой кости (1) . iO

Белью изобретения является лечение чреэи надмыщелковых переломов плечевой кости. для этого введена дополнительная скоба со спицедержателями, подвижно установлен- !5 ная в одной из П-обрезных скоб. Причем сами П-образные скобы расположены взаимно перпендикулярно и связаны между собой соединительными резьбовымн втулками с воэможностью взаимного перемещения. 20

Hs чертеже изображен аппарат для репозиции, компрессии и дистракции костных обломков, общий вид.

Он имеет П-o6paaaym скобу 1, боковые стороны которой выполнены с резьбой. Ха 2а них свободно размещают верхние и нижние пары соединительных резьбовых втулок 2 и 3. В верхней паре втулок 2 свободно раз:мещены квадратные винты 4, на которых перпендикулярно закреплена репонирующая скоба 5 со спицедержатепями 6 спиц 7.

В нижней паре втулок 3 свободно размещены Г-образные реэьбовые стержни. 8, Ни них жестко крепится вторая П-образная

1 скоба 9, стороны которой выполнены квадратными с резьбой, на которых свободно размещены спицедержатепи 1 О, закреппенные нв квадратных втулках ll соспицами

12. Скоба 5 размещена внутри скобы 1, а положение втулок 2, 3 и 11 фиксируется контргайками 13.

Аппарат применяется следующим образом.

При наличии через- и надмыщелковых переломов на уровне средней 1/3 плечевой кости и в локтевом отростке проводятся по две спицы 7 и 12 х- образно в фронтальной плоскости. Спицы закрепляются в спицедержвтелях 6 и 10, аппарат размещается с задней <..гороны верхней конечнос565666 ти, при атом втулки 3 находятся приблизительно на уровне локтевого сустава, Затем спицы 7 и 12 натягиваются, а кисть закреплиется мягкой бинтовой повязкой на скобе 9.

Перед накладыванием аппарата надо учитывать плоскость и направление смещенного фрагмента. При больших смещениях, когда дистальный фрагмент пл евой кости смещен в сторону лучевой кости, в аппарате щ репонируюшая скоба 5 должна быть передвинута до конца скобы 1 в противоположном направлении, т. е. в направлении к локтевой кости. Этим создается воэможность большого репонируюшего перемещения 1 скобы 5. Когда имеется смещение дистального фрагмента к локтевой кости, тогда репонируюшая скоба 5 передвигается к лучевой кости. Перемещение и фиксация репонирующей скобы 5 осуществляется контгай- тами 13.,0ля дистракции фрагментов производится перемещение скобы 9 по боковым сторонам скобы 1 путем регулирования контргайками 13 втулок 3.

Когда имеется переднее или заднее 25 смещение дистального фрагмента, П-образная скоба 9 должна устанавливаться так, чтобы она смогла свободно перемешаться в нужном направлении. Например, I при заднем смещении фрагмента она устанавливается во втулках 3 на верхней части Г-образного стержня 8, а при переднем сме-. щении - на нижней частя.

Исправление ротационного смещения дистального фрагмента производится перекосом скобы 9 в нужную сторону в разных плоскостях, что достигается за счет круглого сечения Г-образных стержней 8 и свободно сидящих втулок 3.

Наложенный аппарат больной носит в подвешенном виде с помощью мягкой бинтовой повязки через шею. Аппарат позволяет исключить такие, методы лечения, как скелетное вытяжение и оперативная репозиция, и предотвратить осложнения, связанные с длительным постельным режимом

Формула изобр..еа ения

Аппарат для репозиции, компрессии и дистракции костных фрагментов, содержащий

П-образные:,скобы с расположенными на них подвижно спицедержателями, о т л ич в ю щ и и с s тем, что, с целью лечения через-" и надмышелковых: переломов плечевой кости, введена дополнительная скоба со спицедержателями, подвижно установленная в одной из П-образных скоб, сами П-образные скобы имеют взаимно перпендикулярное расположение и связань между собой соединительными резьбовыми втулками с возможностью взаимного перемещения.

Источники информации, принятые во вни- мание при экспертизе:

1. Авторское свидетельство СССР

И 263073, кл, А 61 В 17/18, 1968
