Устройство для нанесения покрытия на изделия
Иллюстрации
Реферат

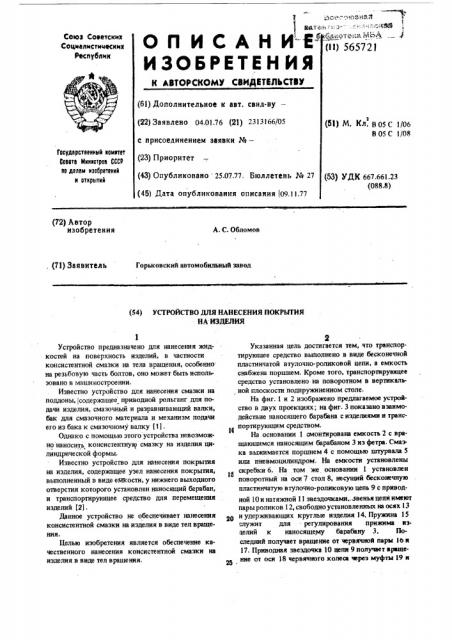

Союз Советскни
С оцналнстннескнх
Реслублнк
Oll ИСАН
ИЗОВРИтИНИЯ
К АВТОРСКОМУ СВИДВТВЛЬС?ВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 04.01.76 (21) 2313166/05 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.07..77. Бюллетень № 27 (45) Дата опубликования описания 09.11.77 (5l) М, Кл. В 05 С 1/06
805 С 1/08
Государственный иомитет
Совета Ииниотроо СССР оо делам иэоорвтений и открытий (53) УДК 667.661.23 (088.8) (72) Автор изобретения
А. С. Обломов
Горьковский автомобильный завод. (71} Заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ
НА ИЗДЕЛИЯ
Указанная цель достигается тем, что транспортирующее средство выполнено в виде бесконечной пластннчатой втулочно-роликовой цепи, а емкость снабжена поршнем. Кроме того, транспортирующее средство установлено на поворотном в вертикальной плоскости подпружиненном столе.
На фиг;1 н 2 изображено предлагаемое устройство в двух проекциях; на фиг. 3 показано взаимодействие наносящего барабана с изделиями и транс11 портнрующим средством.
На основании 1 смонтирована емкость 2 с вращающимся наносюцим барабаном 3 из фетра. Смазка выжимается поршнем 4 с помощью ппурвала 5 илн пневмоцилиндром, На емкости установлены
И скребки 6. На том же основании 1 установлен поворотный на осн 7 стол 8, несущий бесконечную пластннчатую втулочно-роликовую цепь 9 с приводной 10 н натяжной 11 звездочками..звенья цепи имеют пары роликов 12, свободно установленных на осях 13 а0 и удерживающих круглые изделия 14. Пружина 15 служит для регулирования прижима язцелий к наносящему барабану 3. Последний получает вращение ot червячной пары 10 и
17. Приводная звездочка 10 цепя 9 получает вращение от оси 18 червячного колеса через муфты 19 и
Устройство предназначено для нанесения жидкостей на поверхность иэделий, в частности конснстентной смазки на тела вращения, особенно. на резьбовую часть болтов, оно может быть нсполь. зовано в машиностроении, Известно устройство для нанесения смазки на поддоны, содержащее приводной рольганг для подачи изделия, смазочный и раэравннвающий валки, бак для смазочного материала и механизм подачи его из бака к смазочному валку (1) .
Однако с помощью этого устройства невозможно наносить консистентную смазку на иэделия цилиндрической формы.
Известно устройство для нанесения покрьпия на изделия, содержащее узел нанесения покрытия, выполненный в виде ела<ости, у нижнего выходного отверстия которого установлен наносящий барабан, и транспортирующее средство для перемещения изделий (2) .
Данное устройство не обеспечивает нанесения консистентной смазки на изделия в виде тел вращения.
Целью изобретения является обеспечение качественного нанесения конснстентной смазки на иэделия в виде тел вращения, «i c»»» - .>? о $ H» »» »»т
1 ф Яи ф г».",л„», )тс»,; я М».сэ»»ч ./ (ll) 565721
56572
20 и пару сменных зубчатых колес 21 и 22. В устройстве имеется лоток 23.
Устройство работает следующим образом. Оператор укладывает йзделия14 на ролики 12 бесконечной цепи 9, которая подводит изделия под наносящий барабан 3 с усилием поджатия, зависящим от жесткости пружины 15. Барабан приводит изделия во вращение и смазывает их в течение всего времени контакта на определенном участке по ходу цепи. При подаче смазки штурвалом 5 его время от времени поворачивают до требуемого увеличения давления в емкости 2. 3а время прохождения изделия под наносящим барабаном оно поворачивается на роликах 12 и покрывается защитным слоем смазки. Продолжительность этого времени определяется подбором сменных шестерен 21 и 22, определяющих скорость движения бесконечной цепи 9. Таким путем определяют оптимальную производительность и качество покрытия, При изменении консистенции смазки меняются условия покрытия.
В этом случае наладка производится путем подбора жесткости пружины 15 по правилу, чем гуще смазка, тем больше усилие прижатия, Предлагаемое устройство обеспечивает высокую производительность при высоком качестве покрытия. Кроме того, оно является универсальным, пригодным для смазки изделий как густыми так и жидкими материалами.
Формула изобретения
1. YCTpOHCTBO gnn HBBeeeHHR IIOKpbfTHH H8 иэделия, содержащее узел нанесения покрытия, выполненный в виде емкости, у нижнего выходного отверстия которого установлен наносящий барабан, и транспортирующее средство для перемещения
Ið изделий, отлича ющееся тем, что, с целью обеспечения качественного нанесения консистентной смазки на изделия в виде тел вращения, транспортирующее средство выполнено в виде бесконечной пластинчатой втулочно-роликовой цепи.
1х 2. Устройство поп. 1,отличающее ся тем, что емкость снабжена поршнем.
3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что транспортирующее средство установлено на поворотном в вертикальной плоскости подпружинен2р нам столе.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство IIP 174965, кл, В 05 С 1/06, 1963.
2. Авторское свидетельство Я 134123, кл. В 05 С 1/12, 1960.
22
Фиг.!
Фиг. Я
