Устройство для выдавливания изделий

Устройство для выдавливания изделий

Иллюстрации

Показать все

Реферат

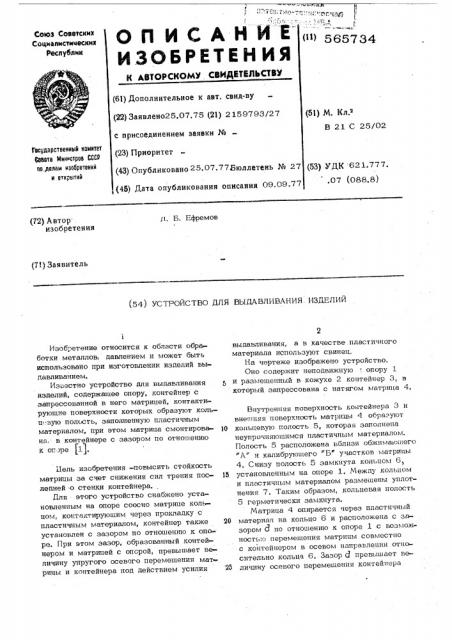

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

С оциалистимеских

Республик

565734

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено25.07,75 (21) 2159793/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 25 07 77Бюллетень № 27 (51) М. Кл.

В 21 С 25/02

Геоударственный комитет

Ваотв Министров СССР по,делам изобретений и открытий (53) УДК 621.777. .07 (088.8) (45) Дата опубликования описания 09.09.77 (72) Автор изобретения

lt. Б. Ефремов (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ВЫДАВЛИВАНИЯ. ИЗДЕЛИЙ

Изобретение относится к области обработки металлов, давлением и может быть использовано при изготовлении иэделий выдавливанием.

Известно устройство для выдавливания иэделий, содержащее спору, контейнер с запрессованной в него матрицей, контактирующие поверхности которых образуют кольц: вую полость, заполненную пластичным материалом, при этом матрица смонтирова- тп на, в контейнере с зазором по отношению к опоре tlj.

Бель изобретения -повысить стойкость матрицы за счет снижения сил трения пос- !5 ледней -о стенки контейнера.

Для этого устройство снабжено установленным на опоре соосно матрице кольцом, контактирующим через прокладку с пластичным материалом, контейнер также 20 установлен с зазором по отношению к опоре. При этом зазор, образованный контейнером и матрицей с опорой, превышает величину упругого осевого перемещения матрицы и контейнера под действием усилия Ж выдавливания„ а в качестве пластичного материала используют свинец.

На чертеже изображено устройство.

Оно содержит неподвижную . опору 1 и размещенный в кожухе 2 контейнер 3, в который запрессована с натягом матрица 4.

Внутренняя поверхность контейнера 3 и внешняя поверхность матрицы 4 образуют кольцевую полость 5, которая заполнена неупрочняющимся пластичным материалом.

Полость 5 расположена вблизи обжимаюшего

"A" и калибрующего "Б" участков матрицы

4. Снизу полость 5 замкнута кольцом 6, установленным на опоре 1. Между кольцом и пластичным материалом размещены уплотнения 7. Таким образом, кольцевая полость

5 герметически замкнута.

Матрица 4 опирается через пластичный материал на кольцо 6 и расположена с зазором 8 по отношению к опоре 1 с возможность:о перемещения матрицы совместно с контейнером в осевом направлении относительно кольца 6. Зазор d гревышает ве-. личину осевого перемещения контейнера

565734 заодно с матрицей под действием усилия выдавливания.

Заготовка 8 для выдавливания подается э матрицу 4 и,деформируясь под действием усилия выдавливания, создаваемого пуансоном 9, проходит через обжимающий "А" и калибруюший "Б" участки. При этом матрица испытывает высокие контактные давления, создаваемые заготовкой на поверхностях

"А"и Б-., и пропорциональное им гидростатическое давление, создаваемое сжатым пластичным материалом на наружной поверхности В матрицы, в результате чего осушествляется автоматическое, бандажирование. 15

Под действием усилия выдавливания матрица 4 вместе с контейнером 3 упруго перемешается в: осевом направлении на величину, соответствуюшую упругим,деформациям контейнера, матрицы, сжатию плас- щ тичного материала, а также упругой деформ мации кольца 6 и опоры 1.

В результате сжатия пластичного материала в полости 5 создается распределение напряжений, близкое к гидростатическому.

Благодаря тому, что матрица, запрессованная в контейнер с натягом, установлена с возможностью осевого перемешения относительно кольца 6, исключается возможность перемешения ее относительно кон- 30 тейнера и, следовательно, повышается стойкость контактных поверхностей матрицы и контейнера.

Формула изобретения

Устройство для выдавливания изделий, содержашее опору, контейнер с запрессованной в него матрицей, контактируюшие поверхности которых образуют кольцевую полость, заполненную пластичным материалом, при этом матрица смонтирована в контейнере с зазором по отношению к опоре, о тличаюшееся тем, что,сцелью повышения стойкости матрицы за счет сни жения сил трения последней о стенки контейнера, оно снабжено установленным на опоре соосно матрице кольцом, контактируюшим через прокладку с пластичным материалом, контейнер также установлен с зазором по отношению к опоре, при этом. зазор,; образованный контейнером и матрицей с опорой, превышает величину упруг.:r.o осевого перемешения матрицы и контейнера под действием усилия выдавливания, а в качестве пластичного материала используют свинец.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 372004, кл. В 21 С 25/02, 1971.
