Реферат

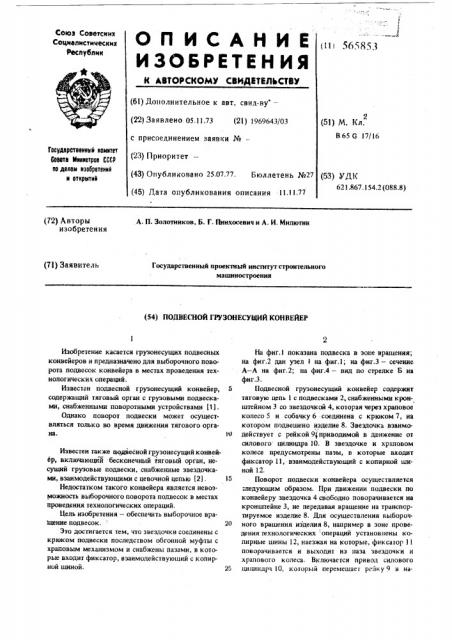

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 565853 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.11.73 (21) 1969643/03 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.07,77. Бюллетень №27 (45) Дата опубликования описания 11.11.77 (51) М. Кл.

865 G !7/16

Гасудв ратввинаа камктвт

Саввта Нкнквтрав СССР ва двлам кзаарвтвнкй и вткрмткй (53) УДК

621.867. 154.2 (088.8) (72) Авторы изобретения

А. П. Золотников, Б. Г. Пинхосевич и А. И. Милютин

Государственный проектный институт строительного машиностроения (71) Заявитель (54) ПОДВЕСНОЙ ГРУЗОНЕСУЩИЙ КОНВЕЙЕР

Изобретение касается грузонесущих подвесных конвейеров и предназначено для выборочного поворота подвесок конвейера в местах проведения технологических операций, Известен подвесной грузонесущий конвейер, 5 содержащий тяговый орган с грузовыми подвесками, снабженными поворотными устройствами (11.

Однако поворот подвески может осуществляться только во время движения тягового органа. и

Известен также подвесной грузонесущий конвейер, включающии бесконечный тяговый орган, несущий грузовые подвески, снабженные звездочками, взаимодействующими с цевочной цепью (21. 15

Недостатком такого конвейера является невозможность выборочного поворота подвесок в местах проведения технологических операций.

Цель изобретения — обеспечить выборочное вращение подвесок.: 20

Это достигается тем, что звездочки соединены с крюком подвески последством обгонной муфты с храповым механизмом и снабжены пазами, в которые входит фиксатор, взаимодействующий с копиркой шиной. 25

На фиг,l показана подвеска в зоне вращения; на фиг.2 дан узел I на фиг.l; на фиг.3 — сечение

А — А на фиг.2; на фиг.4 — вид по стрелке Б на фиг,3.

Подвесной груэонесущий конвейер содержит тяговую цепь 1 с подвесками 2, снабженными кронштейном 3 со звездочкой 4, которая через храповое колесо 5 и собачку 6 соединена с крюком 7, на котором подвешено изделие 8. Звездочка взаимодействует с рейкой 9 приводимой в движение от силового цилиндра 10. В звездочке и хрвловом колесе предусмотрены пазы, в которые входит фиксатор 11, взаимодействующий с копирной шиной 12, Поворот подвески конвейера осуществляется следующим образом, При движении подвески по конвейеру звездочка 4 свободно поворачивается на кронштейне 3, не передавая вращение на транспортируемое иэделие 8. Для осуществления выборочного вращения изделия 8, например в зоне проведения технологических операций установлены копирные шины 12, наезжая на которые, фиксатор 11 поворачивается и выходит иэ паза звездочки и хралового колеса. Включается привод силового ципиндрз 10, который перемещает рейку 9 в на565853 правлении движения конвейера со скоростью, большеи скорости KGHBOHepR. Рейка 9 входит в зацепление со звездочкой 4. При повороте звездочки 4 собачка упирается в крановое колесо 5 и передает вращение на иэделие 8.

Привод рейки может быть любым — электрическим, гидравлическим, дневматическим и т,д.

Устройство позволяет производить поворот подвесок как при движущемся конвейере, так и при остановах.

Формула изобретения

Подвесной груэонесущий конвейер, вк>.ючающий бесконечный тяговый орган, несущий грузовые подвески, снабженные звездочками, выполненными с возможностью взаимодействия с цевочной цепью, и копирную шину, о тл и ча ю щи и ся тем, что, с целью обеспечения выборочного вращения подвесок, звездочки соединены с крюком посредством обгонной муфты с храповым механизмом и снабжены пазами с размещенным в них фиксатором, взаимодействующим с копирной шиной.

Источники информации, принятые во внимание

10 при экспертизе:

1, Дьячков В. К. Подвесные конвейеры. М,, Машгиз, 1949, стр. 83-88, фиг. 127, 135.

2. Авторское свидетельство СССР И 267486, кл. В 65 G 17(16, 1971.

565853

А -Д

6 Фиеу

Фиг 9
