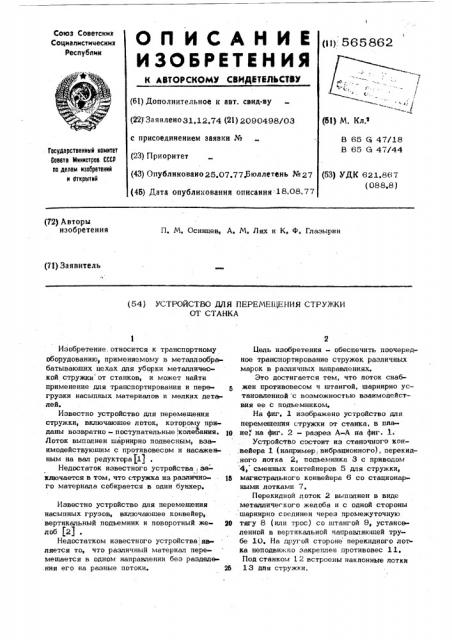

О Il И С А Н И Е () 565862

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) За явлено 31,12,74 (21) 2090498/03 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.07.77.Бюллетень № 27 (4б) Дата опубликования описания 18.08.77 (б1) М. Кл.е

В 65 5 47/18

В 65 5 47/44

Государствеииый комитет

Совета Миииотрав СССР аа делам изоаретений и открытий (53) УДК 621.867 (088,8) (721 Авторы изобретения

П. М. Осинцев, А, N. Лях и К, Ф, Глазырин (71) За явитель (54) УСТРОЙСТВО ДДЯ ПЕРЕМЕЩЕНИЯ СТРУЖКИ

ОТ СТАНКА

Изобретение. относится к транспортному оборудованию, применяемому в металлообрабатывающих цехах ддя уборки металдичес» кой стружки от станков, и может найти применение ддя транспортирования и перегрузки насыпных материалов и мелких детадей.

Известно устройство ддя перемещения стружки, включающее лоток, которому приданы возвратно - поступательные!кодебания. тл

Лоток выподнен шарнирно подвесным, взаимодействующим с противовесом и насаженным на вад редуктора11)

Недостаток известного устройства заключается в том, что стружка иэ различно- ть

ro материала собирается в один бункер, Известно устройство для перемещения насыпных грузов, включающее конвейер,. вертикальный подъемник и поворотный же- ф) доб (2) .

Недостатком известного устройства:, является то, что различный материал перемещается в одном направлении беэ разделения его на разные потоки. 2б

1(едь изобретения — обеспечить поочередное транспортирование стружек различных марок в различных направлениях.

Это достигается тем, что поток снабжен противовесом ч штангой, шарнирно установленной с воэможностью взаимодействия ее с подъемником.

На фиг. 1 изображено устройство ддя перемещения стружки от станка, в плане," на фиг. 2 — разрез А-А на фиг. 1.

Устройство состоит иэ станочного кон.,вейера 1 (например,вибрационного), перекид,ного лотка 2, подъемника 3 с приводом 4, сменных контейнеров 5 для стружки, магистрального конвейера 6 со стационарными лотками 7.

Перекидной поток 2 выподнен в виде метаддичегкого желоба и с одной стороны шарнирно соединен через промежуточную тягу 8 (или трос) со штангой 9, установденной в вертикальной направляющей трубе 10, На другой стороне перекидного дотка неподвижно закреплен противовес 11, Под станком 12 встроены наклонные лотки

1 3 для стружки.

565862

Устройство работает следующим образом. При поднятом контейнере 5 стружка со станка 12 попадает в станочный конвейер 1, а затем по лоткам 2 и 7 скатывается в магистральный конвейер 6, который рассчитан на одновременный прием однородной стружки от нескольких станков. Стружка, отличающаяся от стружки, перемещаемой магистральным конвейером, поступает через перекидной лоток 2 в кон- 1о тейнер 5, а затем мостовым краном контейнер перемещается для дальнейшего механизированного транспортирования.

Поворот перекидного лотка происходит следующим образом. Чри опускании (управление кнопочное) подъемник 3 входит во взаимодействие со штангой 9 и перемешает ее вниз по направляющей трубе 10. В свою очередь штанга 9 увлекает за собой шарнирно соединенные с ней промежуточную 29 тягу 8 и перекидной лоток 2 и поворачивает лоток в сторону контейнера, При.этом нижний конец тяги 8 движется вдоль направляющей трубы 10, а верхний конец, закрепленный на перекидном лотке, описывает дугу. 25

При движении подъемника вверх происходит перемещение штанги вверх и поворот лотка 2 в сторону конвейера 6 под воздей ствием противовеса 11, укрепленного. на корпусе лртка 2, . ЗО

Установка станочного конвейера, подъем ника и кинематически связанного с ним

Ъ перекидного лотка исключает необходимость применения нескольких конвейеров для,. транспортирования стружек различных марок, способствует сокращению площади, занимаемой транспортными средствами для уборки стружки.

Устройство для перемещения стружки от станка позволяет облегчить труд рабочего-станочника и рабочих, занятых на уборке стружки, повысить культуру производства и увеличить производительность трудае

Ф ормула изобретения

Устройство для перемещения стружки от станка, включающее конвейер, вертикальный подъемник и перекидной лоток, о т л и ч а ю щ е е с я тем, что, с целью обеспечения поочередного транспортирования стружек различных, марок в различных направлениях, лоток снабжен. противовесом и штангой, шарнирно установленной с возможностью взаимодействия ее с подъемником.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство М 138866, кл. В 65 G 65/ЯО, 1960, 2. Авторское свидетельство l4 153444, кл, В 65 G 47/44, 1962 (прототип).
