Способ получения карбоната строения кальция

Способ получения карбоната строения кальция

Иллюстрации

Показать все

Реферат

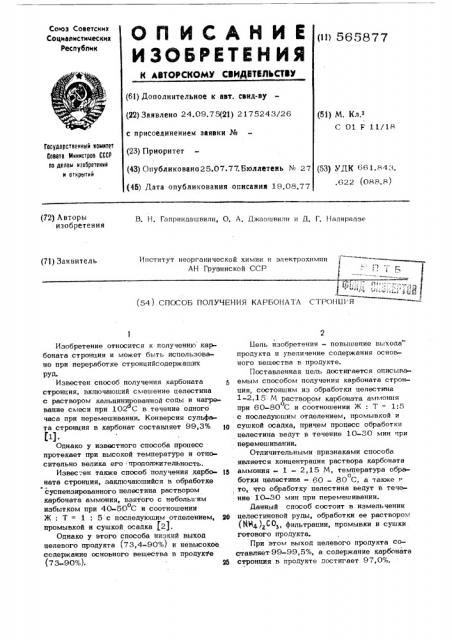

Союз Советских

Социалистииеских

Респубпин

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 565877 (61) Дополнительное к авт. свид-ву (22) Заявлено 24.09.75(21) 2175243/26 с присоединением заявки № (23) Приоритет (43) Опубликовано25.07.77.Бюллетень N- 27 (45) Дата опубликования описания 19.08.77 (51) М. Кл.

С 01 F 11/18

Государственный комитет

Саввтв Министров СССР по делам каооретений и открытий (53) УДК 661.843. .622 (088.8) В. Н. Гаприндашвили, О, A. 11жаошвили и Д. Г. Надирадзе (72) Авторы изобретения

Институт неорганической химии и электрохимии (А Н Грузи нс ко и CCP (71) Заявитель

1 "" : "-:- "3 (м,. -;:,:, (54) СПОСОБ ПОЛУЧЕНИЯ КАРБОНАТА CТРОНП! Я

Изобретение относится к получению карбоната стронция и может быть использовано при переработке стронцийсодержаших руде

Известен способ получения карбоната стронция, включающий смешение целестина с раствором кальцинттрованной соды и нагр вание смеси при 102 С в течение одного часа при перемешивании. Конверсия сульфата стронция в карбонат составляет 99,3% ð

f1), Однако у известного способа процесс протекает при высокой температуре и относительно велика его продолжительность.

Известен также способ получения карбо- 15 ната стронция, заключающийся в обработке суспензированного целестина раствором карбоната аммония, взятого с небольшим избытком при 40-50 С и соотношении о

Ж: Т = 1: 5 с последующим отделением, 20 промывкой и сушкой осадка (21.

Однако у этого способа низкий выход целевого продукта (73,4-90%) и невысокое содержание основного вещества в продукт е (7 3-90%). И

Цель изобретения — повышение выхода продукта н увеличение содержания основного вещества в продукте.

Поставленная цель достигается описываемым способом получения карбоната стронция„состоящим из обработки целестина

1-- -115 M раствором карбоната аммония о при 60-80 С и соотношении Ж: Т = 1:5 с последующим отделением, промывкой и сушкой осадка, причем процесс обработки целестина ведут в течение 10-30 мин лри перемешивании.

Отличительными признаками способа является концентрация раствора карбоната аммония - 1 — 2,15 М, температура обрао ботки целестина — 60 — 80 С, а также и то, что обработку целестина ведут в течение 1 0-30 мин при перемешиванин.

Данный способ состоит в измельчении целестиновой руды, обработки ее раствором (NHg) С0а, фильтрации, промывки и сушки готового продукта.

При этом выход целевого продукта составляет 99-99,5%, а содержание карбоната стронция в продукте достигает 97,0%.

565877

Составитель С. Леткова

Текред О, Луговая, Корректор М, немчик

Редактор P. Пурнам

Заказ 2310/13 Тираж 658 Подписное

UHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская. наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Пример . Берут 10 г целестинового щцеитрата, предварительно измельченнога и выщелочениого 10%ным раствором ceaiиой кислоты с содержанием и 9 "97;%, приливааэт 2,15 М раствор карбоната аммония в таким количестве, чтобы соотношение

Ж: Т составило 1: 5. Процесс конверсн

Йрвеодат при 80 С в течение 30 мин.

Йостигнута высокая степень конверсии суль- фата стронция в карбонат (99,5%), солар; жание основного вещества в продукте

5 СОР7,0%.

Формула изобретения

1. Способ получения карбоната стронция, вкпючаюший, обработку целестина рас вором карбоната аммония при соотношении

2В

Ж -. T 1 5, отделение, промывку и сушку осадка, о т л и ч а ю ш н и с я тем, что, с целью повышения выхода продукта и увеличения содержания основного вешес ва в продукте, раствор карбоната аммония используют с концентрацией 1-2,15 М и о обработку палестина ведут при 60-80 С.

2.Способпоп, 1, отличаюшийс я тем, что обработку целестина ведут в течение 10-30 мнн при перемешивании.

Источники информации, принятые во внимание при экспертизе:

1. Патент Японии И 48-16433, кл. 15 Н 22 (С01 F), заявл. 12.11.70, опубл. 22,05.73.

2. Q e Cins Нан4Ьосп 8е опо даЫ-, Sc%e fheWiCP издание, система 29, 1960, с, 87,
