Способ подготовки массы для прессования теплоизоляционных изделий"

Способ подготовки массы для прессования теплоизоляционных изделий"

Иллюстрации

Показать все

Реферат

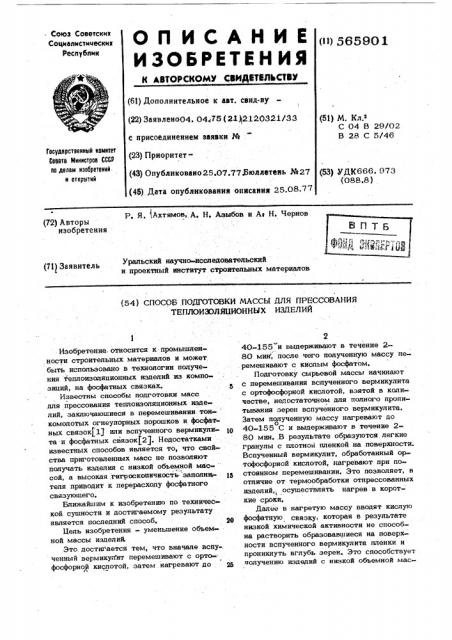

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

- Союз Советских

Социалистииеских

Республик (11) 565901 (61) Дополнительное к авт, свид-ву (22) Заявлено04. 04<75 (21) 2120321>

С 04 В 29/02

В 28 С 5/46 с присоединением заявки № .

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (23) Приоритет(43) Опубликовано 25,07.77ДЗюллетень ¹27 (53) УДК666. 973 (088.8) (45) Дата опубликования описания 25.08.77

Р, Я, Ахтямов, А, Н. Азыбов и Ае Н. Чернов (72) Авторы изобретения (71) 3аявитель УРальский наУчн -исследовательский и проектный институт строительных материалов

{54) СПОСОБ ПОДГОТОВКИ МАССЫ ДЛЯ ПРЕССОВАНИЯ

ТЕПЛОИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ

Изобретение. относится к промышленности строительных материалов и может быть использовано в технологии получения теплоизоляционных изделий иэ композиций, на фосфатных связках.

Известны способы подготовки масс для йрессования теплоизоляционных изделий, заключающиеся в перемешивании тон- комолотых огнеупорных порошков и фосфатных связок(Ц или вспученного вермикули- тп та и фосфатных связок(2). Недостатками известных способов является то, что свойства приготовленных масс не позволяют получать изделия с низкой объемной мас- сой, а высокая, гигроскопичнасть заполни,- 1а теля приводит к перерасходу фосфатного связующего.

Ближайшим к изобретению по технической сущности и достигаемому результату является последний способ. ое

Цель изобретения - уменьшение объемной массы изделий

Это. достигается тем, что вначале вспу-. ченный вермикуг1ит перемешивают с орто-. фосфорной кислотой, затем нагревают до оа

40-155 и выдерживают в течение 280 мин, после чего полученную массу перемешивают с кислым фосфатом.

Подготовку сырьевой массы начинают с перемешивания вспученного вермикулита с ортофосфорной кислотой, взятой в количестве, недостаточном для полного пропитывания зерен вспученного вермикулита, Затем полученную массу нагревают до о

40-155 С и выдерживают в течение 280 мин..В результате образуются легкие гранулы с плотнои пленкой на поверхности.

Вспученный вермикулит, обработанный ортофосфорной кислотой, нагревают при постоянном перемешивании. Это позволяет, в отличие от термообработки отпрессованных изделий„ осуществлять нагрев в короткие сроки.

Далее в нагретую массу вводят кислуто фосфатную связку, которая в результате низкой химической активности не способна растворить образовавшиеся на поверхности вспученного вермнкулита пленки и проникнуть вглубь зерен. Это способствует получению изделий с низкой объемной мас565901

Составитель Р. Ахтямов

Редактор А. Морозова Техред Н. Андрейчук Корректор Н. Ковалева, Заказ 231 1/13 Тираж 764 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 сой, Нагретый вермикулит обеспечивает отвердение кислой фосфатной связки без ,специальной термообработки! после прессования.

Кроме того, нагрев сырьевой массы приводит к значительному снижению упруги3с напряжений, возникающих при прессо-вании в зернах вспученного вермикулита, вследствие их температурной релаксации, что, в свою очередь, увеличивает прочность готовых изделий.

Прессование масс, подготовленных данным способом, осуществляют непосредственно после введения кислой фосфатной связки, 15

Пример 1. В 1 кг вспученного вермикулита объемной массой 150 кг/м, фракции 1-5 мм, загруженного s цилинд- . рическую емкость, вливают 50%-ную ортофосфорную кислоту в количестве 15 г. 3атем включают нагреватель и пропеллерную. мешалку. Контроль за температурой осуществляют с помощью термопары. Массу в процессе перемешивания нагревают до

40 С и выдерживают в течение 80 мин, После этого в массу вливают силико-маг. ние-фосфатную связку с РН-6 и плотностью 2,1 r/м в количестве 30 г. Переме3 шивают в течение 1 мин. и загружают в прессформы. Прессование осуществляют с усилием 1,5 кгс/cM-с выдержкой под дав-:

2 лением в течение 120 сек. Объемная мас-. са полученных изделий 200 кг/м-, прочность на сжатие 0,5 кгс/ см .

Пример 2. В 1 кг вспученного вермикулита, загруженного в металличес4 кую емкость, вливают 25 г 70%-ной ор тофосфорной кислоты, Затем массу при постоянном перемешивании нагревают до

„о

155 С в течение 44 мин. и выдерживают в течение 2 мин. В нагретую массу вливают силико-магние-фосфатную связку

РН- 4 с плотностью 1,9 г/мм, перемешивают в течение 2 мин. и подвергают г прессованию с усилием 20 кгс/см и выдержкой в течение 70 сек. Объемная масса изделий 900 кг/м, прочность на сжа3 тие — 44 кгс/см. формула изобретения

Способ подготовки массы для прессования теплоизоляционных изделий путем перемешивания вспученного вермикулита и фосфатной связки, о т л и ч а ю ш и йс я тем, что, с целью уменьшения объемной массы изделий, вначале вспученный вермикулит перемешивают с ортофосфорной кислотой, затем нагревают до 40о

155 С и выдерживают в течение 2-80 мыф после чего полученную массу перемешивают с кислым фосфатом, Источники информации, принятые во внимание при экспертизе:

1. Будников П. П. и Хорошавин Л. Б.

"Огнеупорные бетоны на фосфатных связках", М. Изд-во Металлургия, 1971, с. 99-105.

2, Патент США № 3284209, кл. 99-2, 1966.
