Союз Советских

Социалистических

Республик

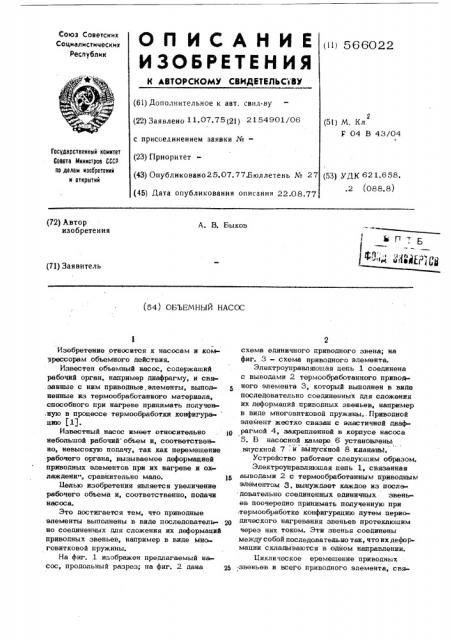

О П И С А Н И Е, 566022

ИЗОБРЕТЕН Nfl

К АВТОРСКОМУ СВИДЕТЕЛЬСе ВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11,07,75(21) 2154901/06 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано25.07.77.Бюллетень № 27 (45) Дата опубликования описания 22,08.77

2 (51) М. Кл.

F 04 В 43/04

Государственный комитет

Совета Министроа СССР по делам изобретений н открытий (53) УДК 621.658, .2 (088.8) (72) Автор изобретения

А. В. Быков (71) Заявитель (54) ОБЪЕМНЫЙ НАСОС

Изобретение относится к насосам и ком ерессорам объемного действия.

Известен объемный насос, содержащий рабочий орган, например диафрагму, и crrs.занные с ним приводные, элементы, выполненные из термообработанного материала, способного при нагреве принимать полученную в процессе термообработки конфигура

garo j1).

Известный насос имеет относительно . } небольшой рабочий объем и, соответственно, невысокую подачу, так как перемешение рабочего органа, вызываемое деформацией приводных элементов при их нагреве и ох лажденитт, сравйительыо мало. 1á

11елью изобретения является увеличение рабочего объема и, соответственно, подачи насоса.

Это достигается тем, что приводные элементы выполнены в виде последователь- 20 но соединенных для сложения их деформаций приводных звеньев, например в виде Mrro говитковой пружины.

На фиг. 1 изображен предлагаемый насос, продольный разрез; на фиг. 2 дана схема единичного приводного звена; на фиг. 3 - схема приводного элемента.

Электроуправляющая цепь 1 соединена с выводами 2 термообработанного приводного элемента 3, который выполнен в виде последовательно соединенных для сложения их деформаций приводных звеньев, например в виде многовитковой пружины.. Приводной элемент жестко связан с эластичной диафрагмой 4, закрепленной в корпусе насоса

5. В насосной камере 6 установлены впускной 7 . и вЫпускной 8 клапаны.

Устройство работает следуюшим образом.

Электроуправляющая цепь 1, связанная выводами 2 с термообработанным приводным элементом 3, вынуждает каждое из последовательно соединенных единичных звеньев поочередно принимать полученную при термообработке конфигурацию путем периодического нагревания звеньев протекающим через ННх током. Эти звенья соединены между собой последовательно так, что их деформации складываются в одном направлении.

11икли ческое еремещение приводных звеньев и всего приводного элемента, свяИсточники информации, принятые во внимание при экспертизе:

11НИИПИ Заказ 2358/21 Тираж 867

Подписное филиал ППП "Патент", r. Ужгород, ул, Проектная, 4 олиного с диафрагмой 4, вызывает изменьние объема насосной камеры. 6. При этом церекачиваемая среда поступает в камеру

6 через всасывающий клапан 7 и нагнетается к потребителю через нагнетательный клапан 8. Деформация относительное перемЕшение) приводного элемента в первом приближении больше деформации единичного приводного звена в Yl paa, где Tl - -количество звеньев в приводном элементе. 10

Благодаря большому относительному пере мешению рабочего органа эффективность работы насоса повышается, так как увеличивается рабочий объем и, соответственно, подача насоса. .:Ф ормула изобретения

< Объемный насос, содержащий рабочий орган, например диафрагму, и связанные с ним приводные элементы, выполненные из термообработанного материала, способного при нагреве принимать полученную в процес се термообработки конфигурацию, о т л ич а ю шийся тем, что, с целью увеличения рабочего объема и соответственно, подачи насоса, приводные элементы выполнены в виде последовательно соединенных для сложения их деформаций приводных звеньев, например в виде многовитковой пружины.

1. Патент США N ..3606594, кл, 417413, 1971 r.
