Устройство для измерения времени задержки
Иллюстрации
Реферат

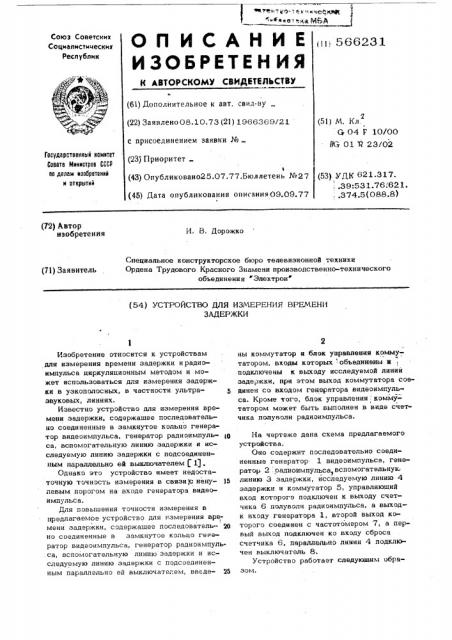

О П И С А Н И Е 5аа2э1
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
° (61) Дополнительное к авт. свил-ву (51) М. Кл. (л 04 Г 10/00
IIG 01 М 23/02 (22) Заявлено 08.10.73 (21) 1966369/21 с присоединением заявки №
Государственный комитет
Совета Министров СССР оо делам иэооретений и открытий (23) Приоритет
Ф (43) Опубликовано25.07.77.Бюллетень №27 (53) УДК 621.317.
;,39:531.76 621 ° .3 74.5 (0 88.8) (45) Дата опубликования описання09,09.77 (72) Автор изобретения
И В. Дорожка
Специальное конструкторское бюро телевизионной техники
Ордена Трудового Красного Знамени производственно-технического объединения Электрон" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ
ЗАДЕРЖКИ
Изобретение относится к устройствам для измерения времени задержки ирадиоимпульса циркуляционным методом и может использоваться дпя измерения задержки в узкополосных, в частности ультразвуковых, линиях.
Известно устройство для измерения времени задержки, содержащее последовательно соединенные в замкнутое кольцо генератор видеоимпульса, генератор радиоимпуль- щ са, вспомогательную линию задержки и исследуемую линию задержки с подсоединенным параллельно ей выключателем P 1).
Однако это устройство имеет недостаточную точность измерения в свяэи1с нену- 15 левым порогом на входе генератора видеоимпульса.
Дпя повышения точности измерения в предлагаемое устройство для измерения времени задержки, содержащее последователь- 3) но соединенные в замкнутое кольцо reveратор видеоимпупьса, генератор радиоимпупьса, вспомогательную линию задержки и исследуемую линию задержки с подсоединенным параллельно ей выкпючатег.ем, введе- 25 ны коммутатор к блок управления коммутатором, входы которых объединены и подключены K выходу исследуемой линии задержки, при этом выход коммутатора соеяинен со входом генератора видвоимпульса. Кроме того, блок управления коммутатором может быть выполнен в виде счетчика полуволн радиоимпульса.
На чертежв дана схема предлагаемого устройства.
Оно содержит последовательно соединенные генератор 1 видеоимпульса, генератор ",радиоимпульса вспомогательнук линию 3 задержки, исследуемую линию 4 задержки и коммутатор 5, управляющий вход которого подключен к выходу счетчика 6 полувопн радиоимпульса, а выходк входу генератора 1, второй выход которого соединен с частотомером 7, а первый выход подключен ко входу сброса счетчика 6, параллельно линии 4 подключен выключатель 8.
Устройство работает следуюшим образом.
56 >231
Генератор 1 в момент запуска вырабатывает прямоугольный импульс, определяющий длительность радиоимпульса генератора 2 с нулевой начальной фазой и регулируемой амплитудой. Линия 3 задерживает ралиоимпульс на время, превышающее его длительность,. что необходимо для осуществления режима циркуляции при замкнутом выключателе.
Циркулирующий радиоимпульс поступает на вход разомкнутого коммутатора 5, управляемого счетчиком 6, который срабатывает после подачи на его вход определенного числа полуволн. Это число выбирают так, чтобы коммутатор. 5 замкнулся с запаздыванием относительно начала радиоимпульса на время, превышающее длительность невыходного процесса нарастания радиоимпупьса на выходе линии 4, причем одновременно с полуволной, полярность которой противоположна следующей за ней полуволне, устанавливается запускающей ге нератор 1. Благодаря наличию коммутатора
5 можно установить порог запуска генератора 1, практически равным нулю.
Импульс с выхода генератора 1 сбрасывает счетчик 6 и блокирует его до окончания прохождения радиоимпульса через ком-. мутатор 5.
Время задержки, измеряют IIQ количеству периодов циркуляции в случаях замкнутого За и разомкнутого выключателя .8.
Использование счетчика 6 в качестве блока управления коммутатором 5 объясняется двумя причинами: вопервьех, мо мент появления управляющего кол мутатором 5 сигнала должен определяться последней из считаемых полуволн, относящихся к числу установившихся, и не зависеть от колебания момента считывания первой полуволны, во-вторых, момент открытии коммутатора 5 должен выбираться автоматически при изменении частоты колебаний.
Формула изобретения
1. Устройство для измерения времени задержки, содержащее последовательно coel диненные в замкнутое кольцо генератор ви, деоимпульса, генератор радиоимпульса, вспомогательную линию задержки и исследуемую линию задержки с подсоединенным параллельноей выключателем, о т л и ч а ющ е е с я тем, что, с целью повышения точности измерения, в устройство введены коммутатор и блок управления коммутатором, входы которых объединены и подключены к выходу исследуемой линии задержки, при этом выход коммутатора соединен со входом генератора видеоимпульса., 2, Устройство по п.1, о т л и ч а ющ е е с я тем, что блок управления ком- мутатором выполнен в виде счетчика полу1 волн радиоимпульса, Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР № 167544, кл. Cr 01 T 19/04, 02.11.63, UHHHfIH Заказ 2432/ЗЗ
Тираж 557 Подписное
Филиал ППП "Патент, г. Ужгород,ул.Проектная,4
