Устройство сложения мощностей сверхвысокочастотных приборов

Устройство сложения мощностей сверхвысокочастотных приборов

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистимеских

Республик

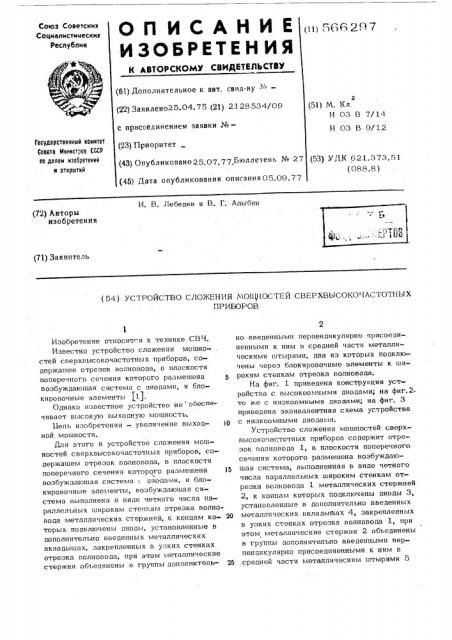

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б!) Дополнительное к авт. csun-ву " -— (22) Заявлено25.04.75 (21) 2128534/09 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.07,77 Бюллетень № 27 (45) Дата опубликования описания 05.09.77 (!1),"-)5 6 2.! ) 7

2 (51) M. Кл.

Н 03 В 7/14

Н 03 В 9/12

Государственный камнтет

Совета MIIHIIGTP08 СССР ва делам нэабретеннй и открытий (53) У Л К 6 21. 3 73. 51 (088,8) И, В. Лебедев и В. Г. Алыбин (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО СЛОЖЕНИЯ МО1Ц 1ОСТЕЙ СВЕРХВЫСОКО IACTÎT11ÛÕ

ПРИБОРОВ

1О

Изобретение относится к технике СВЧ, Известно устройство сложения мошно-, стей сверхвысокочастотных приборов, содержашее отрезок волновода, в плоскости поперечного сечения которого размешена возбуждаюшая. система с диодами, и блокировочные элементы (1), Однако известное устройство не обеспечивает высокую выходную мошность.

UeIII изобретения — увеличение выходной мошности.

Для этого в устройстве сложения мо цностей сверхвысокочастотных приборов, содержашем отрезок волновода, в плоскости поперечного сечения которого размешена возбуждаюшая система дно-дами, и блокировочные элементы, возбуждаю1цая система выполнена в виде четного числа паряллельных широким стенкам отрезка волновода металлических стержней, к концам ко- 20 торых подключены диоды, установленные в дополнительно введенных металлических вкладышах, закрепленных в узких стенках отрезка волновода, при этом металлические стержни объединены в группы дополнитель- 25 но введенными перпендикулярно присоединенными к ним в средней части металлическими штырями, два из которых подключены через блокировочные элементы к широким стенкам отрезка волновода.

На фиг. 1 приведена конструкция устройства с высокоомными диодами; на фиг.2то же с низкоомными диодами; на фиг. 3 приведена эквивалентная схема устройства с низкоомными диодами.

Устройство сложения мошностей сверхBblcoKo Iàñòîòíûõ приборов содержит отрезок волновода 1, в плоскости поперечного сечения которого размешена возбуждаюшая система, выполненная в виде четного числа параллельных широким стенкам отрезка волновода 1 металлических стержней

2, к концам которых подключены диоды 3, установленные в дополнительно введенных металлических вкладышах 4, закрепленных в узких стенках отрезка волновода 1, при этом металлические стержни 2 объединены в группы дополнительно введенными перпендикулярно присоединенными к ним в средней части металлическим штырями 5

566297 и 6, причем металлические штыри 5 подключены через блокировочные элементы 7 к широким стенкам отрезка волновода 1.

Устройство сложения мощностей сверхвы. сокочастотных приборов работает следуюшим образом.

Для последовательной схемы включения диогэв 3 (см. фиг. 2) условие параллельного резонанса записывается в виде

Z 2УО Z

+сХ+ z с2 2 -О =О с д. йе . g - длина волны в свободном пространстве на резонансной частоте;

Z -""(Й+ Х)- эквивалентное сопротивление

Р каждого из диодов, включенных на концах отрезков двухпроводных линий, образованных парами металлических стержней 2;

8 и Ус — длина и характеристическое сопротивление отрезков двухпроводных ли- д3 ний. Металлические штыри 5 и 6, расположенные на поперечной оси отрезка волновода 1, представлены на эквивалентной схеме (см. фиг. 3) в виде сосредоточенных индуктивных сопротивлений, поскольку их 30 длина много меньше длины волны в свободном пространстве, а характеристическое сопротивление эквивалентных линий велико.

Настройка на среднюю частоту рабочего диапазона осуществляется путем выбора 35 расстояния между металлическими вкладышами 4 и длины горизонтальных металлических стержней 2.

Эквивалентная схема устройства на фиг. 1 отличается тс M что группы диодов 40

3 с сопротивлением Z „ = — (9, + 3 Х ) включены параллельно по отношению к отрезку волновода 1.

Благодаря отсутствию вариации поля по вертикальной оси отрезка волновода 1 на рабочем типе волны ТЕ„и расположению диодов 3 вблизи узких стенок отрезка волновода 1 перпендикулярно линиям элек-: трического поля обеспечивается равномерность нагрузки на идентичные диоды 3 независимо от их числа, что позволяет увеличить число диодов 3 и, следовательно, выхо дную мощность.

Формула изобретения

° Устройство сложения мощностей сверхвысокочастотных приборов, содержащее отрезок волновода, в плоскости поперечного сечения которого размещена возбуждающая система с диодами, и блокировочные элементы, о т л и ч а ю ш е е с я тем, что, с целью увеличения выходной мошности, возбуждающая система выполнена в виде четного числа параллельных широким стенкам отрезка волновода металлических стержней, к концам которых подключены диоды, установленные в дополнительно введенных металлических вкладышах, закрепленных в узких стенках отрезка волновода, Ф при этом металлические стержни объединены в группы дополнительно введенными перпендикулярно присоединенными к ним в средней части металлическими штырями, два из которых подключены через блокировочные элементы к широким стенкам отрезка волновода.

Источники информации, принятые во внимание при экспертизе:

1, Патент CUlA . л 3737802, кл. 331-06, 1973.
