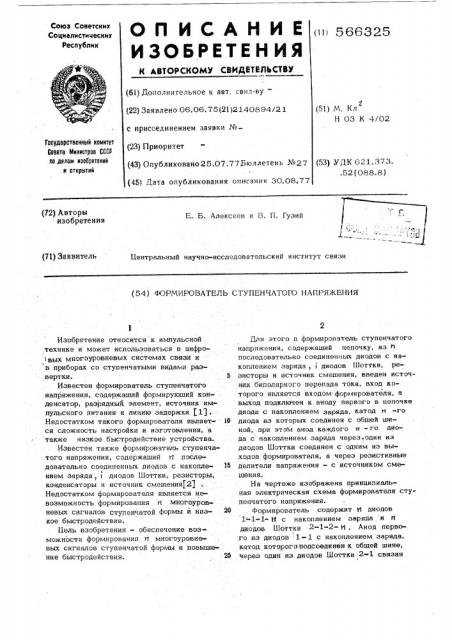

Союз Советских

Социалистических

Республик

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 06.06.75(21)2140894/21 с присоединением заявки ¹= (23) Приоритет (43) Опубликовано 25.07.77Бюллетень №27 (45) Лата опубликования описания 30.08.77 (ii) 566325 (51) М, Кл.

Н 03 К 4/02

Государственный комитет

Совета Министров СССР

Ао делам нзооретений н открытии (53) УДК 621.373. .52 (088.8) (72) Авторы изобретения

Е. Б. Алексеев и В. П. Гузий

Бентральный научно-исследовательский институт связи (71) Заявитель (54) ФОРМИРОВАТЕЛЬ СТУПЕНЧАТОГО НАПРЯЖЕНИЯ

Изобретение относится к импульсной технике и может использоваться в цифромногоуровневых системах связи и

1 в приборах со ступенчатыми видами развертки. б

Известен формирователь ступенчатого напряжения, содержащий формируюший конденсатор, разрядный, элемент, источник импульсного питания и линию задержки fl).

Недостатком такого формирователя являет- 10 ся сложность настройки и изготовления, а также низкое быстродействие устройства.

Известен также формирователь ступенчатого напряжения, содержащий rt последовательно соединенных диодов с накопле- 15 кием заряда, < диодов Шоттки, резисторы, конденсат оры и ист оч ник смешения (2(Недостатком формирователя является невозможность формирования и многоуровневых сигналов ступенчатой формы и низкое быстродействие.

Бель изобретения — обеспечение возможности формирования vf многоуровневых сигналов ступенчатой формы и повышение быстродействия. 25

Для этого в формирователь ступенчатого напряжения, содержащий цепочку, из тт последовательно соединенных диодов с накоплением заряда, диодов Шоттки, резисторы и источник смешения, введен источник биполярного перепада тбка, вход которого является входом формирователя, а выход подключен к аноду первого в цепочке диода с накоплением заряда, катод и -го диода из которых соединен с обшей шиной, при этом анод каждого и — го диода с накоплением заряда через.,орин из диодов Шоттки соединен с одним из выходов формирователя, а через резистивные делители напряжения - с источником смешения.

На чертеже. изображена принципиальная электрическая схема формирователя ступенчатого напряжения.

Формирователь содержит т диодов 1= 1-1- И с накоплением заряда и и диодов Шоттки 2-1-2- И . Анод первого из диодов 1 — 1 с накоплением заряда, катод которого подсоединен к обшей шине, через один из диодов Шоттки 2-1 связан

Формирователь работает следующим образом.

В исходном состоянии в выходной цепи источника 5 биполярного перепада тока протекает ток положительного направления и накапливает заряд в базах диодов

1-1-1- с накоплением заряда в последовательной цепочке.

При поступлении входного сигнала отрицательной полярности в выходной цепи источника 5 ток резко меняется по величине и по направлению. При этом в последовательной цепочке диодов 1-1-1- И начинает протекать обратный ток, идет процесс рассасывания заряда в их базах.

25

Первым восстанавливается диод 1-1, так как токораспределение обратного тока (складывающегося из создаваемого источником 5 тока и делителем напряжения на резисторах 3, 4 и т.д.), таково, что суммарный обратный ток, протекающий в цепи каждого из последующих в цепочке диодов с накоплением заряда, начиная с первого, относительно уменьшается по величине.

При восстановлении диода 1-1 на его аноде формируется отрицательный перепад напряжения, который через диод 2-1 передается на первый выход устройства.

35

Одновременно на других выходах устройства формируются практически такие же перепады напряжения, так как обратные сопротивления диодов с накопле..нием зарядов в течение фазы высокой обратной проводимости намного меньше омического сопротивления делителя напряжения на резисторах 3 и 4. с первым выходом устройства, через делчтель HB резисторах 3, 4 соединен с источником отрицательного смещения и, непосредственно, связан с катодом другого диода с накоплением заряда и т.д. Анод tt-f6 диода 1 — и с накоплением заряда в цепочке подсоединен к выходу источника 5 биполярного перепада тока, регулирование величины тока в котором осуществляется резистором 6, вход которого связан с источником входных сигналов.

Формула изобретения

Формирователь ступенчатого напряжения, содержащий цепочку из и последовательно соединенных диодов с накоплением заряда, диодов Шоттки, резисторы и источник смешения, о т л ич а ю шийся тем, что, с целью обеспечения формирования многоуровневых. сигналов ступенчатой формы и повышения быстродействия, в него введен источник биполярного перепада тока, вход которого является входом формирователя, а выход подключен к аноду первого в цепочке диода с накоплением заряда, катод n — го диода из которых соединен с общей шиной, при этом анод каждого — го диода с накоплением заряда через один из диодов

Шоттки соединен с одним из выходов формирователя, а через резистивные делители напряжения — с источником смещения.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство, м 369688, кл. Н 03 К 4/02, 12.10.70.

2. Авторское свидетельство СССР

¹ 473290 кл Н 03 К 4/02 28.04 73

50

После восстановления второго диода

1 — 2 в цепочке анологично на всех выходах устройства, начиная со второго, формируется второй перепад напряжения, который суммируется с первым, то есть, напряжение на ступеньку возрастает. На первом же выходе устройства в момент. восстановления второго в цепочке диода 1-2 напряжение падает до нуля, то есть, формируется импульс напряжения. При восстановлении третьего диода 1-3 в цепочке формируется импульс на втором выходе устройства и т.д.

Таким образом, на п выходах уст- ройства формируются и многоуровневых импульсов ступенчатой формы.

Длительность эти.х импульсов может пропорционально изменяться регулированием величины тока положительной полярности (величина сопротивления резистора

6 ), a амплитуда — изменением величины перепада тока на выходе источника 5.
