Реферат



Союз Советских

Социалистических

Республик

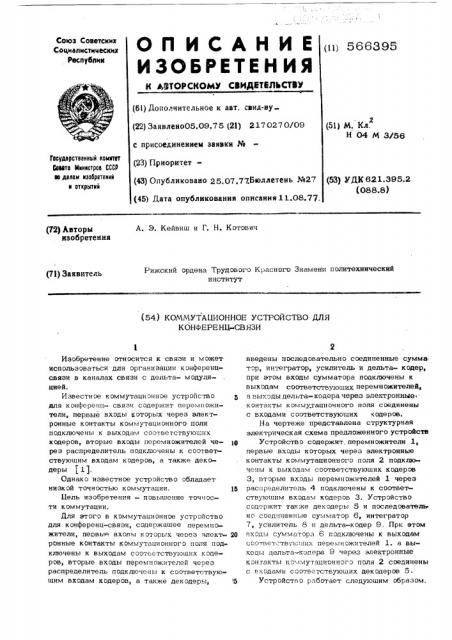

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АЗТОРСКОМУ СВИДЕТИЛЬСТВУ (11) 566395 (61) Дополнительное к авт. свид-ву (22) Заявлено05.09.75 (21) 217 027 О/09 с присоединением заявки № (23) Приоритет(43) Опубликовано 25,07.77.Беоллетень №27 (45) Дата опубликования описания 11.08.77 (51) Мт Кл.

Н 04 М 3/56

Государственный комитет

Воаатв Министров СССР оо делан иэооретений и открытий (53) УДК 621.395.2 (088.8) А. Э, Кейвиш и Г. Н. Котович (У2) Лвторы изобретения

Рижский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) КОММУТАЦИОННОЕ УСТРОЙСТВО ДЛЯ

К ОНФЕРЕ НЦ-СВ ЯЗИ

Изобретение относится к связи и может использоваться для организации конференцсвязи в каналах связи с дельта- модуляцией.

Известное коммутационное устройство для конференц- связи содержит перемножители, первые входы которых через электронные контакты коммутационного поля подключены к выходам соответствующих кодеров, вторые входы перемножителей че- tð реэ распределитель подключены к соответствующим входам кодеров, а также декодеры (1).

Однако известное устройство обладает низкой точностью коммутации. 15

Цель изобретения — повышение точности коммутации.

Для этого в коммутационное устройство для конференц-связи, содержащее перемнсм жители, первые вхолы которых через элект» 20 ронные контакты коммутационногo поля подключены к выходам соответствующих кодеров, вторые входы перемножителей через распределитель подключены к соответствующим входам кодеров, а также декодеры, !5 введены последовательно соединенные сумма тор, интегратор, усилитель и дельта- кодер, при этом входы сумматора подключены к выходам соответствующих перемножителей, а «ыходы дельта- кодера через электронные контакты коммутационного поля соединены с входами соответствующих кодеров.

На чертеже представлена структурчая электрическая схема предложенного устройств

Устройство содержит перемножители 1, первые входы которых через электронные контакты коммутационного поля 2 подключены к выходам соответствующих кодеров

3, вторые входы перемножителей 1 через распределитель 4 подключены к соответ» ствуюшим входам кодеров 3. Устройство содержит также декодеры 5 и последователь. но соединенные сумматор 6, интегратор

7, усилитель 8 и дельта-кодер 9. При этом входы сумматора 6 г,одключены к выходам соот ветств7В щих перемнсжителей 1. а вы ходы дельта-кодера 9 через электронные конгакты коммутационногo пситя 2 соединены с входами соответствующих декодеров 5.

Устройство работает следующим образом.

566S85: цифровые дельта-мсдулкрованные сигналы с выходов кодеров 3 через элвктроиные контакты коммутационного поля 2 поступают на входы перемножителей 1. На втор ае входы перемножителей 1 с выхода распре- 5 целителя 4 поступают сдвинутые во времени последовательности прямоугольных импульсов, период следования которых равен периоду следования импульсов, стробирующик коцеры 3. Отношение периода следования дан- 10 иых импульсов к их длительности равно числу участков конференц-связи. Стробиръвание кодеров 3 осуществляется также распределителем 4, Перемноженные информационные и опорные сигналы суммируют- 15 ся сумматором 6 и поступают на вход интегратора 7. В результате интегрирования сформированного группового цифрового сигнала на выходе интегратора 7 восстанавливается групповой аналоговый сигнал. На выходе интегратора 7 сигнал ослабляется в число раз, равное числу участников конференц-связи, т.к. в результате предыдущих преобразований площадь, занимаемая информационными сигналами на интервале стробирования, уменьшилась. Поэтому групповой аналоговый сигнал усиливается усилителем

8 и преобразуется дельта-кодером 9 в групповой дельта- модулированный сигнал. Выход дельта-кодера 9 подключается к электронным ЗО контактам коммутационного поля 2. В режиме работы конференц-связи электронные контакты коммутационного поля 2 открыты, и групповой дельта-модулиров ный сиг1:;.ал поступает на,входы декодеров 5 участи.сков конференц-связи.

Формула изобретения

Коммутационное устройство для конференц-связи, содержащее перемножители, первые входы которых через электронные контакты коммутационного поля подключены к выходам соответствующих кодеров, вторые входы перемножителей через распределитель подключены к соответствующим входам кодеров, а также декодеры, о т л и— ч а ю щ и е с я тем, что, с целью повышения точности коммутации, введены последовательно соединенные сумматор, интегратор, усилитель и дельта-кодер, при атом входы сумматора подключены к выходам соответствующих перемножителей, а выходы дельта-кодера через электронные контакты коммутационного поля сЬединены со входами соответствующих декодерсв.

Источники информации, принятые во внимание при акспертизе;

1. Патент ФРГ М 1938766, НКИ 21а

46/10, опубл, 1970.
