Горный комбайн
Иллюстрации
Реферат
Всеоо»оэная т »нтно
А Н
ИЙ
ОП ИС

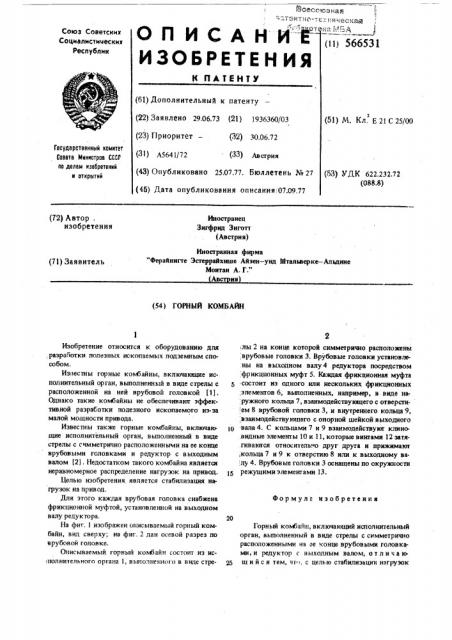

Союз Советских
Социалистических
Республик (») 566531
ИЗОБРЕТЕН ИЯ
К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 29.06.73 (21) 1936360/03 (23) Приоритет — (32) 30.06.72 (51) М. Кл. Е 21 С 25/00
Государственный иамитет
Совета Нинистрое СССР
»»о делам изобретений и дтирытий (ЗЗ) Ав стрия (31) А5641/72 (43) Опубликовано 25.07,77. Бюллетень № 27 (45) Дата опубликования описания:07.09,77 (53) УДК 622.232.72 (088.8) (72) Автор . изобретения
Иностранец
Зигфрид Зиготт (Австрия) Иностранная фирма
"Ферайнигге Эстеррайхише Айзен — унд Штальверке — Альдине
Монтан А. Г." (71) Заявитель (54) ГОРНЫЙ КОМБАЙН
Изобретение относится к оборудованию для, разработки полезных ископаемых подземным способом.
Известны горные комбайны, включающие исполнительный орган, выполненный в виде стрелы с расположенной на ней врубовой головкой (1).
Однако такие комбайны не обеспечивают эффективной разработки полезного ископаемого из-за малой мощности привода, Известны также горные комбайны, включаю. щие исполнительный орган, выполненный в виде стрелы с счмметрично расположеннь»чи на ее конце врубовыми головками и редуктор с выходным валом (2), Недостатком такого комбайна является неравномерное распределение нагрузок на привод.
Целью изобретения является стабилизация нагрузок на привод.
Для этого каждая врубовая головка снабжена фрикционной муфтой, установленной на выходном валу редуктора.
На фиг. 1 изображен описываемый горный комбайн, вил сверху; на фиг. 2 дан осевой разрез по врубовой головке.
Описываемый горный комбайн состо»»т из исполнительного органа 1, вылоп»»енного в виде стре,лы 2 на конце которой симметрично расположень» . врубовые головки 3. Врубовые головки установлены на выходном валу4 редуктора посредством
:фрикционных муфт 5. Каждая фрикционная муфта состоит иэ одного или нескольких фрикционных
;элементов 6, вьатолненных, например, в виде на ружного кольца 7, взаимодействующего с отверсти ем 8 врубовой головки 3, и внутреннего кольца 9, взаимодействующего с опорной шейкой выходного
10 вала 4. С кольцами 7 и 9 взаимодействуют клино.видные элементы 10 и 11, которые винтами 12 затя.гиваются относительно друг друга и прижимают кольца 7 и 9 к отверстию 8 или к выходному валу 4. Врубовые головки 3 оснащены по окружности режущими элементами 13.
Формуле изобретения
Горный комб ай»н, включающий исполнительный орган, выполненный в виде стрелы с симметрично расположенными на ее конце врубовымн головками, и редуктор с выходнь»м валом, от ли ча ю.
25 шийся тем, чт i. с целью стабилизации нагрузок чЫ>53! (.(НИ И (IM Заказ 25 63/44
Тираж 757
Поллиеное
Филиал ППП" Патент ", г. Ужгород, Ул. Проектная, 4 на привод, каждая врубовая головка снабжена фрикционной муфтой, установленной на выходном валу редуктора.
Источники информации, принятые во внимание при экспертизе:
1. Яцких В.Г. и др. Горные машины. М., Государственное научно-техническое издательство литературы по горному делу, 1963, с. 335, рис. 278, .2, Патент Австрии Р 309358, кл. 5 в 23/10, 5 опубл. 1971 (прототип) .
