Устройство для укладки штучных предметов

Устройство для укладки штучных предметов

Иллюстрации

Показать все

Реферат

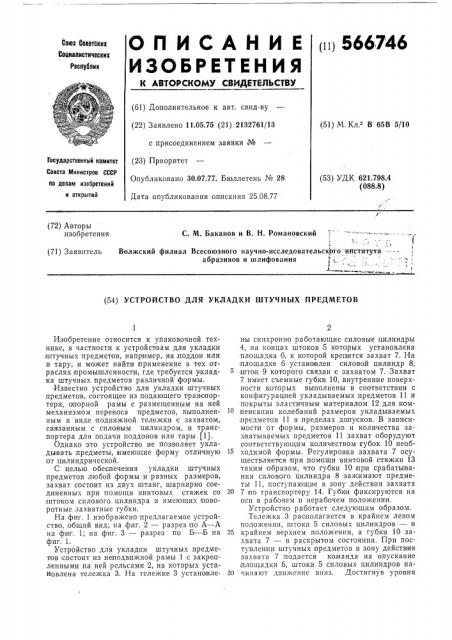

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц 566746

Соeе 606ейких

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.05.75 (21) 2132761/13 с присоединением заявки № (51) М. Кл з В 65В 5/10 (53) УДК 621.798.4 (088.8) Совета Министров СССР

Опубликовано 30.07.77. Бюллетень № 28

Дата опубликования описания 25.08.77 па делам изобретений и открытий (72) Авторы изобретения

С. М. Баканов и В. H. Романовский

Волжский филиал Всесоюзного научно-исследовательскрго институтаабразивов и шлифования

В (71) Заявитель

\ с

l (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ШТУЧНЫХ ПРЕДМЕТОВ

1осуаарственный комитет (23) Приоритет

Изобретение относится к упаковочной технике, в частности к устройствам для укладки штучных предметов, напр имер, на поддон или в тару, и может найти применение в тех отраслях промышленности, где требуется укладка штучных предметов различной формы.

Известно устройство для укладки штучных предметов, состоящее из подающего транспортера, опорной рамы с размещенным на ней механизмом переноса предметов, выполнен- ным в виде подвижной тележки с захватом, связанным с силовым цилиндром, и транспортера для подачи поддонов или тары (1).

Однако это устройство не позволяет укладьввать .предметы, имеющие форму отличную от цилиндрической.

С целью обеспечения укладки штучных предметов любой формы и разных размеров, захват состоит из двух штанг, шарнирно соединенных при .помощи винтовых стяжек со штоком силового цилиндра и имеющих поворотные захватные губки.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.

Устройство для укладки штучных предметов состоит из неподвижной рамы 1 с закрепленными на ней рельсами 2, на которых установлена тележка 3. На тележке 3 установлены синхронно работающие силовые цилиндры

4, на концах штоков 5 которых установлена площадка 6, к которой крепоттся захват 7. На площадке 6 установлен силовой цилиндр 8, шток 9 которого связан с захватом 7. Захват

7 имеет съемные губки 10, внутренние поверхности которых выполнены в соответствии с конфигурацией укладываемых предметов 11 и покрыты эластичным материалом 12 для компенсации колебаний размеров укладываемых предметов 11 в пределах допусков. В зависимост|и от формы, размеров и количества захватываемых предметов 11 захват оборудуют соответствующим количеством кубок 10 необ15 ходимой формы. Регулировка захвата 7 осуществляегся при помощи винтовой стяжки 13 таким образом, что губки 10 при срабатьввании силового цилиндра 8 зажимают предметы 11, поступающие в зону действия захвата

2О 7 tno транспортеру 14. Губки фиксируются на оси в рабочем и нерабочем положении.

Устройство работает следующим образом.

Тележка 3 располагается в крайнем левом положении, штоки 5 силовых цилиндров — в

25 крайнем верхнем положении, а губки 10 захвата 7 — в раскрытом состоянии. При поступлении штучных предметов в зону действ ия захвата 7 .подается команда на опускание площадки 6, штоки 5 силовых цилиндров наЗо чинают движение вниз. Достигнув уровня

566?46 предметов 11, захват 7 срабатывает, и губки

10 зажимают предметы 11. После этого подается команда на подъем площадки 6. Когда нлощадка 6 достигнет крайнего верхнего положения, тележка 3 начинает перемещение по рельсам 2. Когда она достигает крайнего правого положения, штоки 5 силовых цилиндров 4 начинают движение вниз, опуская .площадку 6. Когда предметы 11 достигнут поверхности поддона 15 или ранее уложенных предметов 11, выключается силовой, цилиндр

8 захвата 7 и губки 10 раскрываются. Затем штоки 5 силовых цилиндров 4 начинают движение вверх и поднимают площадку 6 в край- нее верхнее положение. После этого тележка

3 перемещается по рельсам в крайнее левое положение. После этого тележка 3 перемеш,ается по рельсам la крайнее левое положение, и цикл повторятся до полной загрузки поддона 15.

Внедрение устройства позволит исключить ручной труд и повысить производительность труда иа упаковочных и погрузочных операциях.

Формула изобретения

5 Устройство для укладки штучных предметов, например, на поддон или в тару, содержащее подающий транспортер, опорную раму с размещенным на ней механизмом переноса предметов, выполненным в виде под10 вижной тележки с захватом, связанным с силовым цилиндром, и транспортер .для подачи поддонов или тары, отличающееся тем, что, с целью обеспечения укладки штучных предмето в любой формы и разных размеров, 15 захват состоит из двух штанг, шарнирно соединенных при помощи винтовых стяжек со штоком силового цилиндра и имеющих поворотные захватные губкин.

Источники информации, принятые

20 во внимание при экспертизе

1. Авторское свидетельство СССР №338451, кл. В 65В 5/10, 1971.
