Реферат

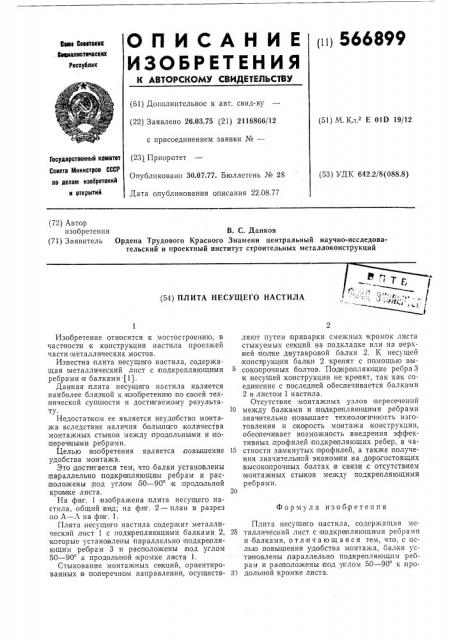

пц 566899

ОП ИСАЫ И Е

ИЗОБРЕТЕЫ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Oew Сеаетсник .. Веаиалистических

Ресаублик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.03.75 (21) 2116866/12 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 30.07.77. Бюллетень № 28

Дата опубликования описания 22.08.77 (51) М. Кл. E 010 19/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 642.2/8(088.8) (72) Автор изобретения В. С. Данков (71) Заявитель Ордена Трудового Красного Знамени центральный научно-исследовательский и проектный институт строительных металлоконструкций (54) ПЛИТА НЕСУЩЕГО НАСТИЛА

Формула изоб ретепия

Изобретение относится к мостостроению, в частности к конструкции настила проезжей части металлических мостов.

Известна плита несущего настила, содержащая металлический лист с подкрепляющими ребрами и балками (1).

Данная плита несущего настила является наиболее близкой к изобретению по своей технической сущности и достигаемому результату.

Недостатком ее является неудобство монтажа вследствие наличия большого количества монтажных стыков между продольными и iIIoперечньоми ребрами.

Целью и зобретения является повышение удобства монтажа.

Это достигается тем, что балки установлены параллельно подкрепляющим ребрам и расположены под утлом 50 — 90 ix продольной кро м ке листа.

На фиг. 1 изображена плита несущего настила, общий вид; на фиг. 2 — план и разрез по А — А на фи г. 1.

Плита несущего настила содержит металлический лист 1 с подк репляю щими балками 2, которые установлены параллельно подкрепляющим:реб|рам 3 и расположены под углом

50 — 90 к продольной кромке листа 1.

Стыкование монтажных секций, ориентированных в поперечном направлении, осуществляют путем приварки смежных кромок листа стыкуемых секций на подкладке или на,верхней полке двутавровой балки 2. К несущей конспрукции балки 2 крепят с помощью вы.сокопрочных болтов. Подкрепляющие ребра 3 к несущей конструкции не крепят, так как соединение с последней обеспечивается балками

2 и листом 1 настила.

Отсутствие монтажных узлов пересечений

10 между балками и подкрепляющими ребрами значительно lIIQBbIøàåò технологичность изготовления и скорость монтажа конструкции, обеспечивает возможность внедрения эффективных.профилей |подкрепляющих ребер, в ча15 стности замкнутых профилей, а также получения значительной экономии на дорогостоящих высокопрочных болтах в связи ic отсутствием монтажных стыков между подкрепляющими ребрами.

Плита несугцего настила, содержащая ме25 таллический лист с подкрепляющими реорами и балками, отличающаяся тем, что, с целью повышения удобства монтажа, балки установлены параллельно под|крепляющим ребрам и расположены под углом 50 — 90 к прозз дольной кромке листа, 566899

4Ь!

IA г

1 Л-Л

Уиг 2

Составитель В. ЕрмRI08

Техред М. Семенов

1 едактор Г. Лановая

Корректор Л. Котова

Заказ 1841/17 Изд. № 632 Тираж 693 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Источники информации, принятые во внимание при экспертизе

/1

1. С, Я. Ильясевич. Металлические коробчатые мосты. М., 1969, с, 40 — 100.
