Реферат



((() 566925

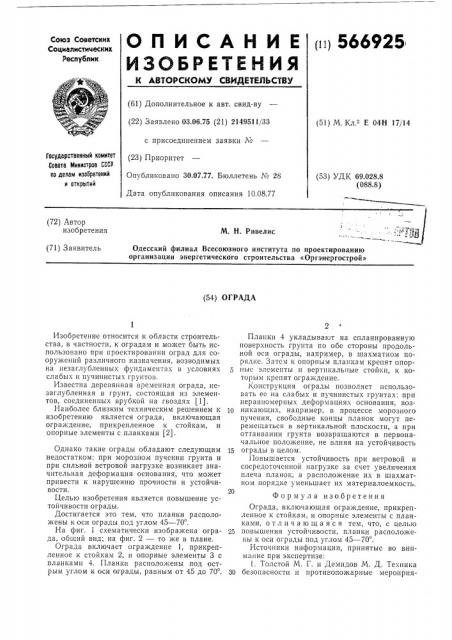

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.06.75 (21) 2149511/33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.07.77. Бюллетень ¹ 28

Дата опубликования описания 10.08.77

51) М Кч г E 04Н 17/14

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК 69.028.8 (088.8) (72) Автор изобретения

М. Н. Ривелис : ; 7фи еэ

Одесский филиал Всесоюзного института по проектированию организации энергетического строительства «Оргэнергострой» (71) Заявитель (54) ОГРАДА

Изобретение относится к области строительства, в частности, к оградам и может быть использовано при проектировании оград для сооружений различного назначения, возводимых на незаглубленных фундаментах в условиях слабых и пучинистых грунтов.

Известна деревянная временная ограда, незаглубленная в грунт, cocTQHIIIàÿ из элементов, соединенных врубкой на гвоздях (1).

Наиболее близким техническим решением к изобретению является ограда, включающая ограждение, прикрепленное к стойкам, и опорные элементы с планками (2).

Однако такие ограды обладают следующим недостатком; при морозном пучении грунта и при сильной ветровой нагрузке возникает значительная деформация основания, что может привести к нарушению прочности и устойчивости.

Целью изобретения является повышение устойчивости ограды.

Достигается это тем, что планки расположены к оси ограды под углом 45 — 70 .

На фиг. 1 схематически изображена ограда, общий вид; на фиг. 2 — то же в плане, Ограда включает ограждение 1, прикрепленное к стойкам 2, и опорные элементы 3 с планками 4. Планки расположены под острым углом к оси ограды, равным от 45 до 70 .

Планки 4 укладывают на спланированную поверхность грунта по обе стороны продольной оси ограды, например, в шахматном порядке. Затем к опорным планкам крепят опорныс элементы и вертикальные стойки, к которым крепят ограждение.

Конструкция ограды позволяет использовать ее на слабых и пучинистых грунтах: при неравномерных деформациях основания, возникающих, например, в процессе морозного пучения, свободные концы планок могут перемещаться в вертикальной плоскости, а при оттаивании грунта возвращаются в первоначальное положение, не влияя на устойчивость

15 ограды в целом, Повышается устойчивость при ветровой и сосредоточенной нагрузке за счет увеличения плеча планок, а расположение их в шахматном порядке уменьшает их материалоемкость.

Фо р мула изобретения

Ограда, включающая ограждение, прикрепленное к стойкам, и опорные элементы с планками, отличающаяся тем, что, с целью

25 повышения устойчивости, планки расположены к оси ограды под углом 45 — 70 .

Источники информации, принятые во внимание при экспертизе:

1. Толстой М. Г. и Демидов М. Д. Техника

30 безопасности и противопожарные мероприя566925

Составитель Н. Павлова

Редактор Т. Пилипенко Техред И. Карандашова Корректор Л. Котова

Заказ 1829/5 Изд. ¹ 610 Тираж 881 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 тия на строительстве. М., «Высшая школа», 1969, с. 7.

2. Патент Великобритании № 1364885, кл.

E 04h 17/18, 1974.
