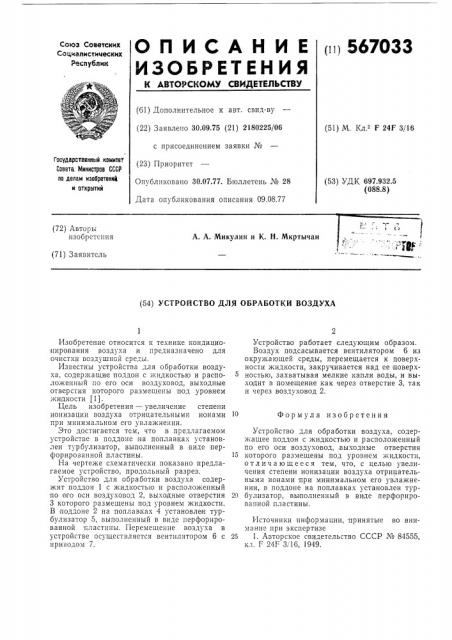

пщ 567033

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.09.75 (21) 2180225/06 с присоединением заявки № (23) Приоритет

Опубликовано 30.07.77. Бюллетень № 28 (51) М, Кл. F 24F 3/16

Государственный комитет

Совета Министров СССР по делам иэоеретений н открытий (53) УДК 697.932.5 (088.8) Дата опубликования описания 09.08.77 (72) Лвторы изобретения

А. A. Микулин и К. Н. Мкртычан (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ВОЗДУХА

Изобретение относится к технике кондиционирования воздуха и предназначено для очистки воздушной среды.

Известны устройства для обработки воздуха, содержащие поддон с жидкостью и расположенный по его оси воздуховод, выходные отверстия которого размещены под уровнем жидкости (1).

Цель изобретения — увеличение ионизации воздуха отрицательными при минимальном его увлажнении.

Это достигается тем, что в предлагаемом устройстве в поддоне на поплавках установлен турбулизатор, выполненный в виде перфорированной пластины.

На чертеже схематически показано предлагаемое устройство, продольный разрез.

Устройство для обработки воздуха содержит поддон 1 с жидкостью и расположенный по его оси воздуховод 2, выходные отверстия

3 которого размещены под уровнем жидкости.

В поддоне 2 на поплавках 4 установлении турбулизатор 5, выполненный в виде перфорированной гластины. Перемещение воздуха в устройстве осуществлястся вентилятором 6 с приводом 7.

Устройство работает следующим образом.

Воздух подсасывается вентилятором 6 из окружающей среды, перемещается к поверхности жидкости, закручивается над ее поверхностью, захватывая мелкие капли воды, и выхо дит в помещение как через отверстие 3, так и через воздуховод 2.

10 Формула изобретения

Устройство для обработки воздуха, содержащее поддон с жидкостью и расположенный по его оси воздуховод, выходные отверстия

15 которого размещены под уровнем жидкости, отличающееся тем, что, с целью увеличения степени ионизации воздуха отрицательными ионами при минимальном его увлажнении, в поддоне на поплавках установлен тур20 булизатор, выполненный в виде перфорированной пластины.

Источники информации, принятые во вниманпе при экспертизе

25 1. Авторское свидетельство СССР ¹ 84555, кл. Г 24).= 3 16, 1949.
