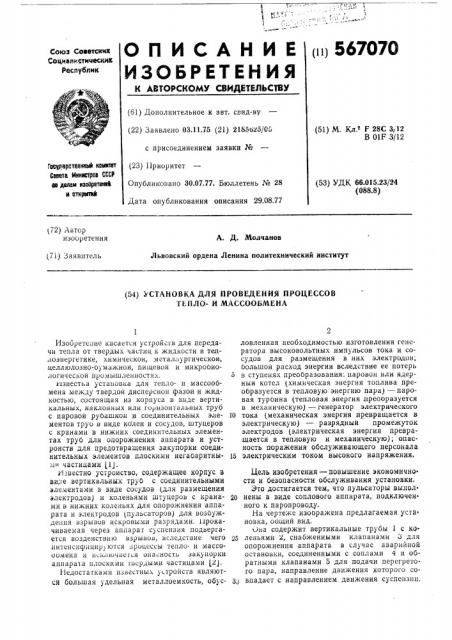

О П И С А Н И Е 111 567070

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистичесаас

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 03.11.75 (21) 2185о25/00 (51) М. Кле F 28С 3/12

В 01F 3/12 с присоединением заявки №

Гввурарственвый авматвт

Свввта Минвстраа СССР

00 дйии изебретРЙФ в вткрыав (23) 11риоритет

Опубликовано 30.07.77. Бюллетень № 28

Дата опубликования описания 29.08.77 (53) УДК 66.015.23/24 (088.8) (72) Автор изооретения

А. Д. Молчанов

Львовский ордена Ленина политехнический институт (7i) Заявитель (54) СТАНОВКА ДЛЯ ПРОВЕДЕИИЯ ПРОЦЕССОВ

ТЕПЛО- И МАССООБМЕНА

Изобретение касается устройств для передачи тепла от твердых частиц к жидкости в теплоэнергетике, химическои, металлургическои, целлюлозно-оумажнои, пищевой и микрооиологической промышленностях, известна установка для тепло- и массообмена между твердои дисперснон фазои и жидкостью, состоящая из корпуса в виде вертикальных, наклонных или гонизонтальных труб с паровои рубашкой и соединительных элементов труо в виде колен и сосудов, штуцеров с кранами в нижних соединительных элементах труб для опорожнения аппарата и устроиств для предотвращения закупорки соединительных элементов плоскими негабаритными частицами jlJ

Известно устроиство, содержащее корпус в ви;;е вертикальных труб с соединительными элементами в виде сосудов (для размещения электродов) и коленьями штуцеров с кранами в нижних коленьях для опорожнения аппарата и электродов (пульсаторов) для возоуждення взрывов искровыми разрядами, 1 рокачиваемая через аппарат суспензня подвергается возденствню взрывов, вследствие чего ннтенснфицир ются процессы тепло- и массооомена и нсключаегся Опасность закупорки аппарата плоскими тьердыми частицами (2J.

Недостатками известных устройств являются большая удельная металлоемкость, обусловленная необходимостью изготовления генератора высоковольтных импульсов тока и сосудов для размещения в них электродов; оольшои расход энергии вследствие ее потерь

5 в ступенях преобразования: паровои или ядерныи котел (химическая энергия топлива преобразуется в тепловую энергию пара) — паровая туроина (тепловая энергия преооразуется в механическую) — генератор электрического

10 тока (механическая энергия превращается в электрическую) — разрядный промежуток электродов (электрическая энергия превращается в тепловую и механическую); опасность поражения обслуживающего персонала

15 электрическим током высокого напряжения.

Цель изобретения — повышение экономичности и безопасности обслуживания установки, Это достигается тем, что пульсаторы выпол.

20 иены в виде соплового аппарата, подключен. ного к паропроводу.

На чертеже изооражена предлагаемая уста. новка, оощий вид.

Она содержит вертикальные трубы 1 с ко25 леньями 2, снабженными клапанами 3 для опорожнения аппарата в случае аварийной остановки, соединенными с соплами 4 и обратными клапанами 5 для подачи перегретого пара, направление движения которого со30 впадает с направлением движения суспензии.

567070

Составитель T. Юдина

Тек рсд А. Кам ыш ни ков а

1(орректор Н. Аук

Редактор Н. Богатова

Заказ 1881/15 Изд. № 643 Тираж 818

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Установка работает следующим образом, Исходная суспензия насосом или самотеком непрерывно прокачивается через трубы 1 установки, в которых осуществляется обмен теплом или массой между твердыми частицами и жидкостью. Одновременно через сопла 4

B коленья, соединя1ощие вертикальные трубы, подается перегретый пар в количестве O,o—

1 /с от массы суспензии и с температурой, преВышающей температуру жидкост11 не мсчес) чем на 200 С. При такой разности температур происходит мгновснный теплооомсн между паром и жидкостью с конденсацией пара, вследствие чего паровая струя периодически прерывается. При соприкосновении холодной суспензии с паром схлопывание струи пара возбуждает ударную волну и импульсные акустические колебания в окружающей среде, лриводящие к разрушению негабаритов и ускорению тепло- и массообмена. Вследствие простоты и надежности работы парового сопла отпадает необходимость в установке специальных сосудов, соединенных с трубами.

Кинетическая энергия расширяющегося потока пара используется для перемещения сус.)eнзии по трубам. Замена электроразрядного .Стройствз для возбуждения взрывов паровым существенно повышает безопасность обслуживания установки и приводит к уменьшению массы аппарата на 15---20%, расхода энергии на 15 — 30,/ (в зависчмости от разности температур гара и суспензия) и объема здания на . 30 — 40 /с.

Г0 Формула изобретения

Установка для и зоведения процессов те-.лои массообмена ме)кду твердыми частицами и жидкостью, содержащая змеевик, каждое колено которого снабжено пульсатором, 0 Tл и15 ч а ю щ а я с я тем, что, с целью повышения экономичности и безопасности, пульсатор выполнен в виде соплового аппарата, подключенного к паропроводу.

Источники информации, принятые во вни20 мание при экспертизе

1. Касаткин А. Г. Основные процессы и аппараты химической технологии. М., «Химия», 1971, с. 589.

2, Авторское свидетельство СССР № 446729, 25 кл. F 28С 3/12, 1973.
