1Щ М7 076

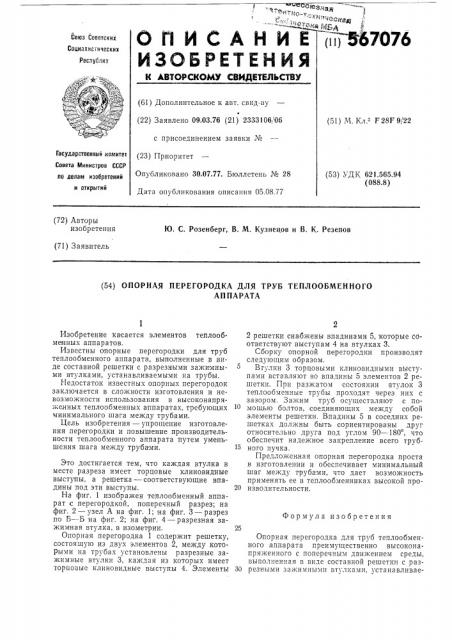

ОПИСАНИЕ

Союз Советских

Социалистических

Реслубл к

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 09.03.76 (21) 2333106 06 (51) М. Кл г F 28F 9/22 с присоединением заявки № (23) Приоритет

Опубликовано 30.07.77. Бюллетень № 28

Дата опубликования описания 05.08.77

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.565.94 (088.8) (72) Авторы изобретения

Ю. С. Розенберг, В. М, Кузнецов и В. К, Резепов (71) Заявитель (54) ОПОРНАЯ ПЕРЕГОРОДКА ДЛЯ ТРУБ ТЕПЛООБМЕННОГО

АППАРАТА

Формула изобретения

Изобретение касается элементов теплообменных аппаратов.

Известны опорные перегородки для труб теплообменного аппарата, выполненные в виде составной решетки с разрезными зажимными втулками, устанавливаемыми на трубы.

Недостаток известных опорных перегородок заключается в сложности изготовления и невозможности использования в высоконапряженных теплообменных аппаратах, требующих минимального шага между трубами.

Цель изобретения — упрощение изготовления перегородки и повышение производительности теплообменного аппарата путем уменьшения шага между трубами.

Это достигается тем, что каждая втулка в месте разреза имеет торцовые клиновидные выступы, а решетка — соответствующие впадины под эти выступы.

На фиг. 1 изображен теплообменный аппарат ic перегородкой, поперечный разрез; на фиг. 2 — узел А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2; на фиг. 4 — разрезная зажимная втулка, в изометрии.

Опорная перегородка 1 содержит решетку, состоящую из двух элементов 2, между которыми на трубах установлены разрезные зажимные втулки 3, каждая из которых имеет торцовые клиновидные выступы 4. Элементы

2 решетки снабжены впадинами 5, которые соответствуют выступам 4 на втулках 3.

Сборку опорной перегородки производят следующим образом.

Втулки 3 торцовыми клиновидными Bûñòóпами вставляют во впадины 5 элементов 2 решетки. При разжатом состоянии втулок 3 теплообменные трубы проходят через них с зазором. Зажим труб осуществляют с помощью болтов, соединяющих между собой элементы решетки. Впадины 5 в соседних решетках должны быть сориентированы друг относительно друга под углом 90 †1, что обеспечит надежное закрепление всего труб15 ного пучка.

Предложенная опорная перегородка проста в изготовлении и обеспечивает минимальный шаг между трубами, что дает возможность применять ее в теплообменниках высокой про20 изводительности.

Опорная перегородка для труб теплообменного аппарата преимущественно высоконапряженного с поперечным движением среды, выполненная в виде составной решетки с раз30 резными зажимными втулками, устанавливае567076

Узел А

Уиг. 2

Риг. ф

Составитель Ю. Розенберг

Техред А. Камышникова Корректор Л, Денискина

Редактор Н. Богатова

Заказ 1694/11 Изд. № 618 Тираж 818 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 мыми на трубы, отличающаяся тем, что, с целью упрощения изготовления перегородки и повышения производительности теплообменного аппарата путем уменьшения шага между трубами, канедая втулка в месте разреза имеет торцовые клиповидные выступы, а решетка — соответству1ощие впадины под эти выступы.
