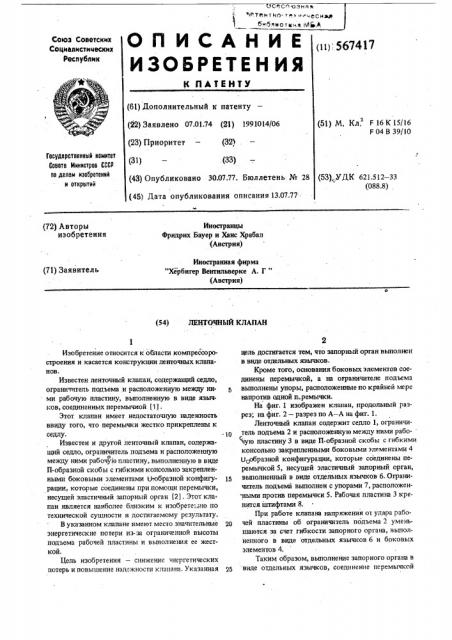

« СО ОЗН l8 I r 5 М Т H 0- т . и и 4 e C H 3419 б"блногмнз, ВАЙА
НИЕ
ИЗОБРЕТЕН ИЯ
ОП ИСА
Союз Советских
Социалистических
Республик (»): 5б7417
К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 07.01.74 (21) 1991014/06 (23) Приоритет — (32) . (51) М. Кл. F 16К15/16
F 04 В 39/10
Государственный комитет
Совета Министров СССР оо делам изооретеннй и открытий. (33) (31) (43) Опубликовано 30.07.77. Бюллетень № 28 (45) Дата опубликования описания 13.07,77 (53)Ä,УДК 621.512 — 33 (088.8) Иностранцы
Фридрих Бауер и Ханс Храбал (Австрия) (72) Авторы изобретения
Иностранная фирма
"Хербигер Вентильверке А. Г " (Австрия) (71) Заявитель (S4) ЛЕНТОЧНЫЙ КЛАПАН
Изобретение относится к области компрессоростроения и касается конструкции ленточных клапанов.
Известен ленточный клапан, содержащий седло, ограничитель подъема и расположенную между ними рабочую пластину, выполненную в виде язычков, соединенных перемычиой (1) .
Этот клапан имеет недостаточную надежность ввиду того, что перемычки жестко прикреплены к седлу.
Известен и другой ленточный клапан, содержащий седло, ограничитель подъема и расположенную о. между ними рабочую пластину, выполненную в виде
П-образной скобы с гибкими консольно закрепленными боковыми элементами О..образной конфигурации, которые соединены при помощи перемычки, несущей эластичный запорный орган (2). Этот клапан является наиболее близким к изобретению по технической сущности и достигаемому результату.
В указанном клапане имеют место значительные энергетические потери из-эа ограниченной высоты подъема рабочей пластины и выполнения ее жесткой.
Цель изобретения — снижение энергетических потерь и повышение надежности клапана. Указанная цель достигается тем, что запорный орган выполнен в виде отдельных язычков, Кроме того, основания боковых элементов соединены перемычкой, а на ограничителе подъема выполнены упоры, расположенные по крайней мере напротив одной п.ремычки.
На фиг. 1 изображен клапан, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.
Ленточный клапан содержит седло 1, ограничи. Н1 тель подъема 2 и расположенную между ними рабо- ую пластину 3 в виде П-образной скобы с гибкими консольно закрепленными боковыми элементами 4
0дэбразной конфигурации, которые соединены перемычкой 5, несущей эластичный запорный орган, И выполненный в виде отдельных язычков 6. Ограничитель подъема выполнен с упорами 7, расположен"ными против перемычки 5. Рабочая пластина 3 крепится штифтами 8.
При работе клапана напряжения от удара рабочей пластины об ограничитель подъема 2 уменьшаются за счет гибкости запорного органа, выполненного в виде отдельных язычков 6 и боковых элементов 4.
Таким образом, выполнение запорного органа в о5 вице отдельньгх язычков, соединение перемычкой
567417
IlHHHllH Эаказ 1777/692
Тираж 1154 Подписное
Филиал ППП "Патент, г. Ужгород, ул. 11роектная, 4 основаий боковых элементов и выполнениетта ограничителе подъема упоров позволяет снизить энергетические потери в клапане и повысить его надежность. Формула изобретения
1.. Ленточный клапан преимущественно для компрессоров, содержащий седло, ограничитель подъема и расположенную мещду ними рабочую пластину, выполненную s виде П-образной скобы с гибкими консольно закрепленными боковыми элементами U- образной конфигурации, которые соединены при помощи перемычки, несущей эластичный запорный орган,,отличающийся тем, что, целью снижения энергетических потерь и повыше. йия надежности, запорный . орган выполнен в виде отдельных язычков.
2. Клапан поп. 1,отличающийся тем,что перемычкой соединены санования.боковых элементов з. Клапан по пп. 1 и 2, отличающийся тем, что, с целью обеспечения различной высоты подъема язычков по их длине, на ограничителе подъема выполнены упооы, расположенные по крайней мере напротив одной перемычки.
Источники информации, принятые во внимание при экспертизе:
1. Патент ФРГ У 1500159, кл. 47 g 15/16, 1а 1970.
:2; Патент. ФРГ М 1072034, кл. 47 у 9/03, 1960.
