Реферат

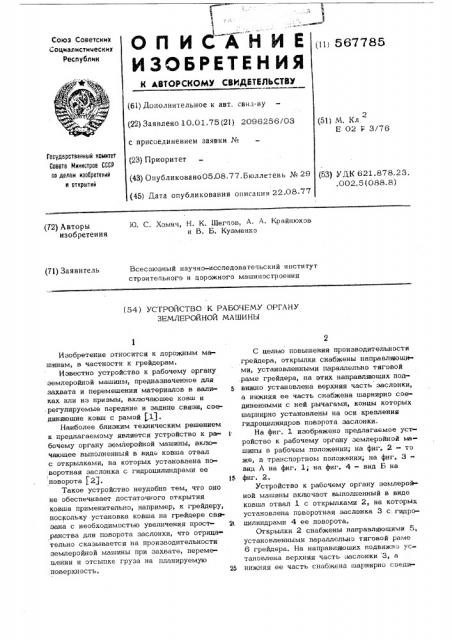

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (11) 567785

К АВТОРСКОМУ СВКДНИЛЬСТВУ (6I) Дополнительное к авт. свил-ву (22) Заявлено 10.01.75 (21) 2096256/03 с присоединением заявки № (23) Приоритет (43) Опубликовано05.08.77. Бюллетень № 29 (45) 1)ата опубликования описания 22.08.77

2 (51) М. Кл."

Е 02 F 3/76

Гасударственный комитет

Совете Министров СССР ао делам иаооретений и открытий (53) УДК 621.878.23.. 002. 5 (088. 8) Ю, С. Хомич, Н. К. Щеглов, А. А. Крайнюков и В. Б. Кузменко (72) Авторы изобретения

Всесоюзный научно-исследоватепьский институт строительного и дорожного машиностроения (71) Заявитель (54) УСТРОЙСТВО К РАБОЧЕМУ ОРГАНУ

ЗЕМЛЕРОЙНОЙ МАШИНЫ

Изобретение относится к дорожным машинам, в частности к грейдерам.

Известно устройство к рабочему органу землеройной машины, предназначенное для захвата и перемешения материалов в валиках или из призмы, включаюшее ковш и .регулируемые передние и задние связи, соединяющие ковш с рамой (1).

Наиболее близким техническим решением к предлагаемому является устройство к рабочему органу землеройной машины, включаюшее выполненный в виде ковша отвал с открылками, на которых установлена поворотная заслонка с гидроцилиндрами ее поворота (2g.

Такое устройство неудобно тем, что оно не обеспечивает достаточного открытия ковша применительно, например, к грейдеру, поскольку установка ковша на грейдере свгезана с необходимостью увеличения прост ранства для поворота заслонки, что отряда тельно сказывается на производительности землеройной машины при захвате, перемешении и отсыпкс груза на планируемую поверхность.

С целью повышения производительггости грейдера, открылки снабжены направляюшг ми, установленными параллельно тяговой .раме грейдера, на атих направляюших подвижно установлена верхняя часть заслонки, а нижняя ее часть снабжена шарнирно соединенными с ней рычагами, концы которых шарнирно установлены на оси крепления гидроцилиндров поворота заслонки.

На фиг. 1 изображено предлагаемое уст ройство к рабочему органу землеройной ма шины в рабочем положении; на фиг. 2 - то же, в транспортном положении; на фиг. 3вид А на фиг. 1; на фиг. 4 — вид Б на тб фиг. 2.

Устройство к рабочему органу эемлеройной машины включает выполненный в виде ковша отвал 1 с открылками 2, на которых установлена поворотная заслонка 3 с, гидро2г цилиндрами 4 ее поворота.

Открылки 2 снабжены направляющими 5, установленными параллельно тяговой раме

6 грейдера. На направляющих подвижно установлена верхняя часть заслонки 3, а

25 нижняя ее часть снабжена шарнирно соеди567785 ненными с ней рычагами 7, концы которых шарнирно установлены на оси 8 крепления гидроцилиндра 4 поворота заслонки.

Работает устройство следующим образом.

Перемещают тяговую раму 6 по линии

5 обрабатываемой поверхности грунта. При этом отвалом 1 производится захват грунта, который работает как накопитель при максимально. открытой заслонке 3. Перемешают заслонку гидроцилиндрами 4 вниз, вследствие чего ее режущая кромка, перемещаемая по криволинейным торцам открылков и удерживаемая ограничительными рычагами, отсекает часть призмы грунта. Перемещают грунт в зону его отсыпки, далее при полном, либо частичном открывании заслонки, регулируют выгрузку грунта из отвала. формула изобретения

Устройство к рабочему органу землерой ной машины, например грейдера, включаю« щее выполненный в виде ковша отвал с открылками, на которых установлена поворот ная заслонка и гидроцилиндры ее поворота, о г л и ч а .ю щ е е с я тем, что, с целью повышения производительности грейдера путем захвата призмы грунта отвалом ее

f перемещения и отсыпки при планировке поВерхности, открылки снабжены нацравляющими, установленными параллельно тяговой раме грейдера, на этих направляющих подвижно установлена верхняя часть заслонки, а нижняя ее часть снабжена шарнирно сое диненными с ней рычагами, концы которых шарнирно установлены на оси крепления гидроцилиндров поворота заслонки.

Источники информации, принятые во внимание при экспертизе:

1. Патент США ¹ 3427735, кл. 37-126, опубл. в 1969 г.

2, Патент США Ж 3443329, кл. 37-129, опублик. в 1969 r

567785

Составитель Н. Туленинов

Редактор ll, Жаворонкова Техред Н. Андрейчук Корректор Д, Яельни енко

Заказ 2702/21 Тираж 862 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
