Реферат

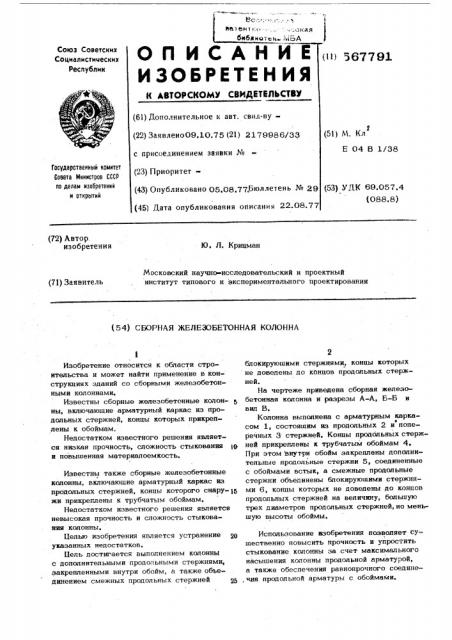

Союз Советских

Социалистических

Республик

ОП И

ИЗОБ ж 567791

К AITOPCNO (51) M. Кл

E 04 В 1/38

Государствеииый комитет

Совета Мииистров СССР

Il0 делам изооретеиий и открытий (53) УДК 69.057.4 (088 ° 8) (72) Автор. изобретения

10. Л. Крицман

Московский научно-исследовательский и проектный институт типового и экспериментального проектирования (71) Заявитель (54) СБОРНАЯ ЖЕЛЕЗОБЕТОННАЯ КОЛОННА (61) Дополнительное (22) Заявлено09.10. с присоединением за (23) Приоритет» (43) Опубликовано 0 (45) Дата опублико

Изобретение относится к области етроительства и может найти применение в конструкциях зданий со сборными железобетонными колоннами.

Известны сборные железобетонные колонны, включаюшие арматурный каркас из продольных стержней, концы которых прикреплены к обоймам.

Недостатком известного решения является низкая прочность, сложность стыкования и повышенная материалоемкость.

Известны также сборные железобетонные колонны, включающие арматурный каркас из продольных стержней, концы которого спару- р жи прикреплены к трубчатым обоймам.

Недостатком известного решения является невысокая прочность и сложность стыковаиия колонны.

Целью изобретения является устранение указанных недостатков.

Цель достигается выполнением колонны с дополнительными продольными стержнями, закрепленными внутри обойм, а также объединением смежных продольных стержней

2 блокируюшими стержнями, концы которых не доведены до концов продольных стержней.

На чертеже приведена сборная железобетонная колонна и разрезы А-А, Б-Б и вид В, Колонна выполнена с арматурным каркасом 1, состояшим из продольных 2 и лоперечных 3 стержней. Концы продольных стержней прикреплены к трубчатым обоймам 4.

При этом внутри обойм закреплены дополнительные продольные стержни 5, соединенные с обоймами встык, а смежные продольные стержни объединены блокирующими стержнями 6, концы которых не доведены до концов продольных стержней на величину, большую трех диаметров продольных стержней, но меньшую высоты обоймы.

Использование изобретения позволяет су шественно повысить прочность и упростить стыкование колонны за счет максимального насышения колонны продольной арматурой, а также обеспечения равнопрочного соедине, чия продольной арматуры с обоймами.

567791

ЫНИИПИ Заказ 2704/21 Тираж 881 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Формула изобретения

Сборная железобетонная колонна, включающая арматурный каркас из продольных стержней, концы которых снаружи прикреплены к трубчатым обоймам, о т л и ч а ющ а я с я тем, что, с целью повышения прочности и упрощения стыкования, колонна вы:— полнена с дополнительными продольными стержнями, закрепленными внутри обойм, а смежные продольные стержни объединены блокирующими стержнями, концы которых не доведены до концов продольных стержней.
