Союз Советских

Социалистицеских

Республик

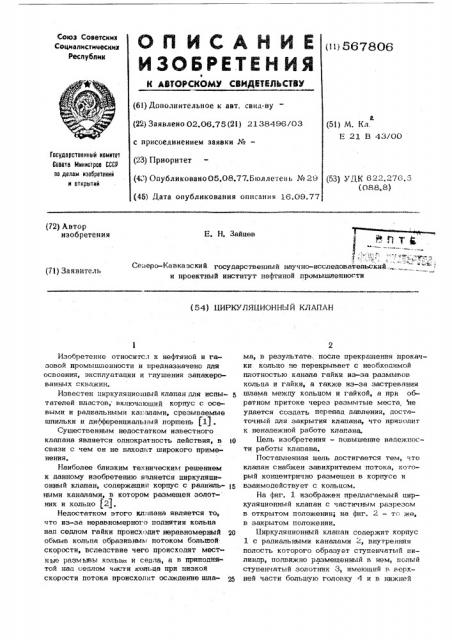

O Il И C A Н И Е (ii) 567806

ИЗОБРЕТЕНИЯ (6l) Дополнительное к авт. саид-ву— (22) Заявлено 02.06.75(21) 2138496/03 с присоединением заявки №вЂ” (23) Приоритет (4 ) Опубликовано 05.08.77.Ьюллетень № 29 (45} Дата опубликования описания 16.09.77 (51} М, Кл.

Е 21 В 43/00

Государственный квинтет

Совета Мннистроа СССР оо делам нзооретеннй н открытий (53) УДК 622-. 76.> (088.8) (72) Автор изобретения

E. Н. Зайцев

Северо-Кавказский государственный научно-исследовательский

-> и проектный институт нефтяной промышленности (71) За я вител ь (54) БИРКУЛЯЫИОННЫЙ КЛАПАН

Изобретение относитсл к нефтяной и газовой промышленности и предназначено для освоения, эксплуатации и глушения запакерованных скважин.

Известен циркуляционный клапан для испы- к тателей пластов,. включающий корпус с осевыми и радиальными каналами, срезываемые шпильки и дифференциальный поршень $1) .

Существенным недостатком известного клапана является однократность действия, в !О связи с чем он не находит широкого применения.

Наиболее близким техническим решением к данному изобретению является циркуляционный клапан, содержащий корпус с радиаль- g ными каналами, в котором размещен золотник и кольцо (2).

Недостатком этого кл пана является то, что из-за неравномерного поднятия кольца над седлом гайки происх>днт неравномерный 20 обмыв кольна образивным потоком большой скорости, вследствие чего происходят местные размывы кольи и седла, а в приподнятой над i eäëÎì части коле>ца при низкой скорости потока происходит осаждение шлама, в результате. после прекращения прокачки кольцо че перекрывает с необходимой плотностью канала гайки из-за размывов кольца и гайки, а также из-за застревания шлама между кольцом и гайкой, а при обратном притоке через размытые места, he удается создать перепад давления, достаточный для закрытия клапана, что приводит к ненадежной работе клапана, Цель изобретения — повышение надежности работы клапана.

Поставленная цель достигается тем, что клапан снабжен завихрителем потока, который концентрично размещен в корпусе и взаимодействует с кольцом.

На фиг. 1 изображен предлагаемый циркуляционный клапан с частичным разрезом в открытом положении; на фиг. 2 - то же, в закрытом положении.

Циркуляционный клапан содержит корпус

1 с радиальными KBHGTMMH 2, внутренняя полость которого образует ступенчатый цилиндр, подвижно размещенный в нем, полый ступенчатый золотник 3, имеющий в верхней части большую головку 4 и в нижней

567806 часты меньшую головку 5 с уплотнениями

6. Верхнее разрезное ко; ьцо 7, помещенное в канавке корпуса 1, ограничивает ход золотника 3 вверх, а выступ и на корпусе 1 огранычывает ход золотника 3 йныз.

Корпус 1 ы золотник 3 образуют кольцевую полость 8. В нижней части корпуса 1 кониентрично размещен завыхритель 9 потока„ выполненный в виде втулки 10 с наклонными лопатками 11. Завыхрытель 9 жестко

i закреплен в корпусе 1 нижним разрезным кольцом 12. Втулка 10 завыхрытеля 9 ы корпус 1 образуют кольцевой канал 13, в котором находятся лопатки 11. В кольцевой полости 8 расположено кольцо 14, перекрывающее кольцевой канал 13.

11ыркуляцыонный клапан работает следующим образом.

Прокачывают жидкость через трубное пространство в затрубное. Жидкость пры этом 2О проходыт через кольцевой канал 13 ы, приподнимая кольцо 14, через кольцевую полость 8 ы радиальные каналы 2.

Проходя в кольцевом канале 13 между лопатками 11, поток жидкости получает спи-, рально направленное движение и, приподнимая кольцо 14,несколько проворачивает его.

Прекращают прокачку жидкосты, ы кольцо

14 опускается, перекрывая кольцевой канал 13.

30 ф

Для закрытия клапана создается гидравлыческое давленые в затрубном пространстве над пакером, которое через радиальные каналы 2 передается на большую головку 4 золотника 3 ы перемешает его вверх до упора в разрезное кольцо 7.

Для открытия клапана в скважине создается, давление в трубном пространстве, которое, действуя на дифференциальную плошадь золотника 3, перемешает его вниз до выступа R .

Формула ызобретении

Биркуляцыонный клапан, содержащий корпус с радиальными каналами, в котором ра +мешен золотник и кольцо, о т л и ч а ю— ш и и с я тем, что, с целью повьпыеиии надежности работы клапане, он снабжен завихрителем потока, которblA концентричио размещен в корпусе и взаимодействует с кольцом, Источники информации, принятые во внимание пры экспертизе:

1. Авторское свидетельство СССР

N 309115, кл, E 21 В 21/00, 1962.

2. Авторское свидетельство СССР

% 415354, кл. Е 21 В 43/00, 1972.

567806

Ю

И

4"и8. 2
