Реферат

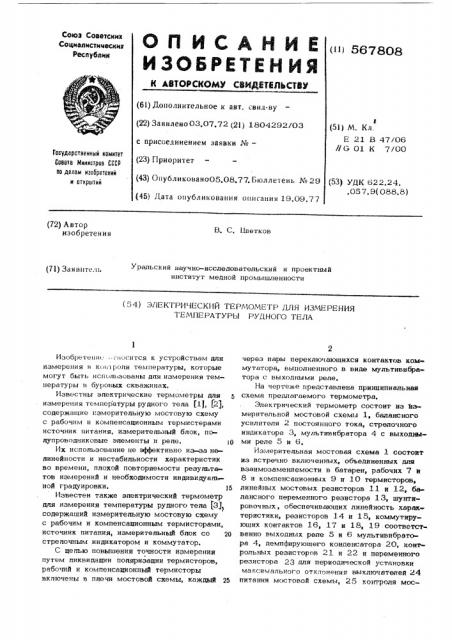

Союз Советских

Социалистиц вских

Республик (6!) Дополнительное к авт. свил-ву (22) Заявлено 03.07.72 (2l ) 1804292/03 с присоединением заявки №вЂ” (23) Приоритет (43) Оиубликовано05.08.77. Бюллетень № 29 (45) Дата опубликования описания 19.09.77 е (5!) М. Кл.

Е 21 В 47/06

//0 01 K 7/00

Гасударственный намнтет

Савата Мнннстрав СССа аа делам изобретений и атнрытнй (53) УДК 622,24. . 05 7. 9(088. 8) (72) Автор изобретения

В. С, Цветков

Уральский научно-исследовательский и проектный институт медной промышленности (71) Заявитель (54) ЭЛЕКТРИ iECKHA ТЕРМОМЕТГ ДЛИ ИЗМЕРЕНИЯ

ТЕМПЕРАТУРЫ РУДНОГС ТЕЛА

Изобретепи< сносится к устройствам для измерения и к )Iëроля температуры, которые могут быть использованы для измерения температуры в буровых скважинах.

Известны электрические термометры для измерения температуры рудного тела (1J, j2j, содержащие измерительную мостовую схему с рабочим и компенсационным термистерами источник питания, измерительный блок, полупроводниковые элементы и репе. о

Их использование не эффективно из-за нелинейности и нестабильности характеристик во времени, плохой повторяемости результатов измерений и необходимости индивидуальной градуировки. 15

Известен также электрический термометр для измерения температуры рудного тела (3)> содержащий измерительную мостовую схему с рабочим и компенсационным термисторами, источник питания, измерительный блок со 2О стрелочным индикатором и коммутатор.

С целью повышения точности измерения путем ликвидации поляризации термисторов, рабо птй и компенсационный термисторы включены в плечи мостовой схемы, каждый 25 через пары переключающихся контактов коммутатора, выполненного в виде мультивибра» тора с выходными реле.

На чертеже представлена принципиальная схема предлагаемого термометра.

Электрический термометр состоит из йзмерительной мостовой схемы 1, балансного усилителя 2 постоянного тока, стрелочного индикатора 3, мультивибратора 4 с выходными реле 5 и 6.

Измерительная мостовая схема 1 состоит из встречно включенных, объединенных для взаимозаменяемости в батареи, рабочих 7 и

8 и компенсационных 9 и 10 термисторов, линейных мостовых резисторов 11 и 12, балансного переменного резистора 13, шунтировочных, обеспечивающих линейность характеристики, резисторов 14 и 15, коммутирующих контактов 16, 17 и 18, 19 соответственно выходных реле 5 н 6 мультивибратора 4, демпфирующего конденсатора 20, контрольных резисторов 21 и 22 и переменного резистора 23 для периодической установки максимального отклонения выключателей 24 питания мостовой схемы, 25 контроля мостовой схемы и 26 входа балансного усилителя.

Работает электрический термометр следующим образом.

При включенных выключателях 24, 25 и

26 к мостовой схеме подключаются рабочие термисторы 7, 8 и компенсационные термисторы О, 10, а вся схема подключается ко входу балансного усилителя постоянного тока. Батарея рабочих термисторов 7, 8 поме- >О щается в буровой скважине для измерения температуры рудного тела. Термисторы 7, 8 изменяют свое сопротивление, вызывая разбаланс мостовой схемы

Сигнал разбаланса фиксируется стрелочным индикатором 3, проградуированным в градусах по Цельсию.

Термостабилизация измерительной мостовой схемы 1 осуществляется з с.от воздействия BB компенсационные т("р . ...сторы 9, 10 непосредственно биотемнерм уры оператора (36,7оС).

11ля исключения поляризации термисторов

7-10 производятся периоднчы хне переключения контактов 3. 6, 17 и 18, 1О выходных реле 5, 6 мультивибратора 4. ормула и.. обреr "pèp

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 236105, кл. 5 01 К 7/16, 1066 г. свидетельство СССР

01 К 7/24, 1965 r. свидетельство СССР

01 К 7/00, 1854 г, 2. Авторское

¹ 201724, кл. С

3. Авторское № 104447, кл. 4

Электрический термометр для измерения температуры руднот-о тела, содер;кащий измерительную мостовую схему с рабочим и компенсационным термис" орами, источник ци тания, измерительный блок со стрелочным индикатором и коммутатор, о т л и ч а ь;— ш и и с я тем что с целью повышения точности измерения путем ликвидации поляризации термисторов, рабочий и комненсаци— онный термисторы включены в плечи мостовой схемы, каждый через пары переключающихся контактов коммутатора, выполненного и виде мультивибратора с выходными реле.
