1 it: и

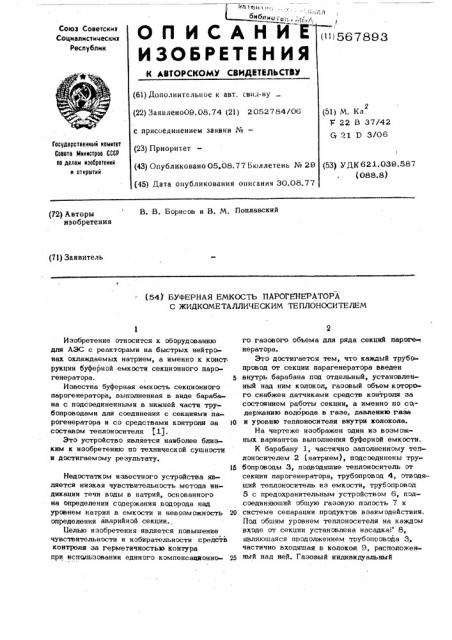

ОП ИСАНИ
ИЗОЬРЕтИНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
/ 567893
Союз Советских
Социалистических
Республик (61} Дополнительное к авт. свил-ну
) М. Кл. е 22 В 37/42
G 21 D 3/06 (22) Заянлено09.08.74 (21) 2052784/О с присоединениеи заявки N»â€” (23) Приоритет (43) Опубликовано 05,08.77 Бюллетень K (45) Дата опубликования описания 30.0
Государственный комитет
Совета Министров СССР па делам изобретений и открытий
) УДК621.039.587 (088.8) В. В. Борисов и В. М, Поплавский (72) Авторы изобретения (71) Заявитель (S4) БУФЕРНАЯ ЕМКОСТЪ ПАРОГЕНЕРАТОРА
С ЖИДКОМЕТАЛЛИЧЕСКИМ ТЕПЛОНОСИТЕЛЕМ
Изобретение относится к оборудованию для АЭС с реакторами на быстрых нейтронах охлаждаемых натрием, а именно к конст рукции буферной емкости секционного парогенератора, 5
Известна буферная емкость секционного парогенератора, выполненная в виде барабана с подсоединенными в нижней части трубопроводами для соединения с секциями парогенератора и со средствами контроля за !О составом теплоносителя (1).
Это устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.
l6
Недостатком известного устройства является низкая чувствительность метода индикации течи воды в натрий, основанного на определении содержания водорода над уровнем натрия в емкости и невозможность 20 определения аварийной секции., 11елью изобретения является повышение чувствительности и избирательности средств контроля за герметичностью контура при использовании единого компенсационно 25 го газового объема для ряда секций пароге- нератора.
Это достигается тем, что каждый трубопровод от секции парагенератора введен внутрь барабана под отдельный, установленный над ним колокол, газовый объем ктхторого снабжен датчиками средств контроля за состоянием работы секции, а именно по cojдержанию водорода в газе, давлению газа и уровню теплоносителя внутри колокола.
На чертеже изображен один из возможных вариантов выполнения буферной емкости.
К барабану l, частично заполненному теплоносителем 2 (натрием), подсоединены трубопроводы 3, подводящие теплоноситель от секции парогенератора, трубопровод 4, отводящий теплоноситель из емкости, трубопровод
5 с предохранительным устройством 6, подсоединяющий общую газовую полость 7 к системе сепарации продуктов взаимодействия.
Под общим уровнем теплоносителя на каждом входе от секции установлена насадка 8, являющаяся продолжением трубопровода 3 частично входящая в колокол 9, расположенный над ией, Газовый индивидуальный
567893
Ш1И11ПИ Заказ 2717/27
Тираж 569
11 )пни< c к»
Филиал 111111 "Патент", г. Ужгород, уп. 111 оектная, 4 ппя каждой секции) объем 10 внутри копокои» 9 отсоедилен от полости 7 через гидрс затн .)I) с малым гидравлическим сопротивлением и оснащен средствами контроля 11-13, за сэстояни.м секции парогенератора соответ-5 отцепно по содержанию водорода в газе но давлению в индивидуальном газовом объеме и пэ уровню теплоносителя внутри колокола.
Устройство работает следующим образом.
Теплоноситепь 2 из секции по трубопровэ-1О ду 3 чеоез насадку 8 поступает во внутреннюю полость колокола 9 и через зазор между колоколом 9 и насадкой 8 выходит в барабан 1. По трубопроводу 4 теплоноситель 2 поступает в циркупяционный контур. 15
Внутри колокола 9 за счет напора теплоносителя 2 и давпения газа устанавливается индивидуальный уровень. При разулпотнениях теппопередающей поверхности в секции парогенератора вода под большим(20 давлением поступает в контур теплоносителя 2. По трубопроводу 3 нерастворенный водород, продукт взаимодействия воды с натрием, через насадку 8 и слой теппэносителя 2 выносится B газовый объем 10 только аварийной секции.
При малых течах воды контроль осуществляется по содержанию водорода в газовом объеме 10. При течах, сопровождающихся динамическими эффектами, в контуре теппэ- ЗО носителя контроль состояния секции осуществпяется пэ показанию уровня TE- ппонэсителя 2 и давления газа в объеме 10.
Значительные аварии, связанные с бол> шими выбросами теплоносителя из секции, демпфируются общим давлением в полости
7 и предохранительным устройством 6.
Введение подводящих теппоноситепь 2 трубопроводов лод индивидуальные, установленные над ними колокола 9, в которых ус.тановлены датчики средств контроля 11-13, позволит легко определит аварийную секцию и обнаружить течь на раннем этапе развития аварии. формулаизобретения
Буферная емкость парогенератора с жидкометаллическим теплоносителем, содержащая барабан с подводящими трубопроводами и средства контроля за составом теплоносителя, отличающаяся тем, чтэ, с целью повышения чувствительности и избирательности контроля, каждый трубопровод введен внутрь барабана под отдельный установленный над ним колокол, а датчики средств контроля помещены внутрь колокола;
Источники информации, принятые во внимание при экспертизе;
1. Авторское свидетельство СССР
М 340831, кл. 22 В 1/06, 1970.
