Коронно-разрядный способ контроля качества поверхности металлов

Коронно-разрядный способ контроля качества поверхности металлов

Иллюстрации

Показать все

Реферат



.а ст ттттк т аа,"f-; -.-.;„,, :- "" ÷зс у у

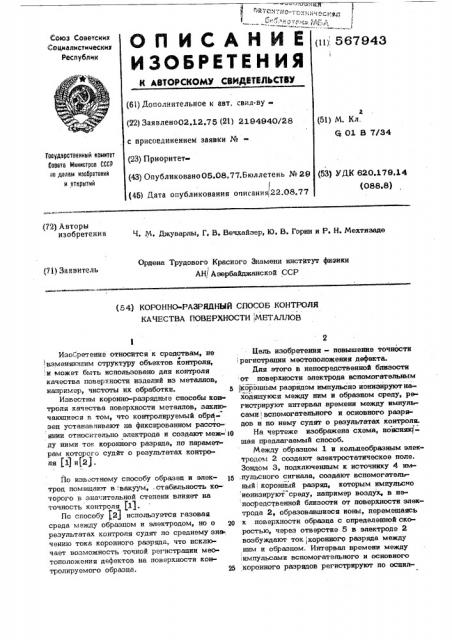

Союз Советских

Сощиалистическии

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Ii), 567943 ! (6l} Дополнительное к авт. свид-ву(22) Заявлено02,12.75 (21) 2194940/28 с присоединением заявки №(23} Приоритет2 (51) М. Кл.

Ci: 0l 8 7/34

Государственный иамитет

Совета Министров СССР но делам изобретений н отирытий (43} Опубликовано 05.08,77.Бюллетень № 29 (53) УДК 620,179.14 (46) Дата опубликования описаиия 22.08.77 (088.8) (72) Авторы изобретении

Ч. N. Джуварлы, Г. В. Вечхайзер, Ю. В. Горин и Р. Н. Мехтиэаде

Ордена Трудового Красного Знамени институт фнэикн

AHI Азербайджанской ССР (7I} Заявитель (54) КОРОННО-РАЗРЯДНИИ СПОСОБ КОНТРОЛЯ

КАЧЕСТВА ПОВЕРХНОСТИ(NETMIJIOB

ИзоСретение относится к средствам, не

1 иэменяюшим структуру обьектов контроля, и

::и может быть использовано для контроля качества поверхности изделий из металлов, например, чистоты их обработки. 5

Известны коронно-разрядные способы контроля качества поверхности металлов, заключаюшиеся в том, что контролируемый образец устаневпивают на фиксированном расстоцнии относительно электрода и создают меж- ID ду ними ток коронного разряда, по параметрам которого судят о результатах контрс>.

as (1) и(2).

По известному способу образец и элек- 1а трод помешают в вакуум,, стабильность которого в зна;ительной степени влияет на точность контроля jl).

По способу 12j используется газовая среда между образцом и электродом, но î ра результатах контроля судят по среднему зна; чению тока коронного разрядна что исключает возможность точной регистрации меотоположения дефектов на поверхности контролируемого образце. 25

Бель изобретения «повышение точности регистрации местоположения дефекта.

Для этого в непосредственной близости от поверхности электрода вспомогательным коронным разрядом импульсно ионизируют находящуюся между ним и образцом среду, регистрируют интервал времени между импульсами I вспомогательного и основного разрядов и по нему судят о результатах контроля.

На чертеже изображена схема, поясняк)шая предлагаемый способ.

Между образцом 1 и кольцеобрвзным электродом 2 создают электростатическое поле.

Зондом Э, подключенным к источнику 4 им; пульсного сигнала, создают вспомогательный. коронйый разряд, которым импульсно ионизируют среду, например воздух, в непосредственной близости от поверхности электрода 2, образовавшиеся ионы, перемешаясь к поверхности обрмца с определенной скоростью, через отверстие 5 в электроде 2 возбуждают ток коронного разряда между ним и образцом. Интервал времени между импульсами вспомогательного и основного коронного разрядов регистрируют по оспил567943

Составитель А„духанин

Техред,М. Левицкая Корректо Л. Небола

Редактор В, Qpyroaa

Заказ 2726129 Тираж 907 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 лографу 6 и по нему судят о местоположении дефекта, например выступа 7, на поверх. ности образца.

Формула изобретения

Коронн -разрядный спа.об контроли качества поверхности металлов, заключающийся s том, что .контролируемый образец ус- 10 танавливают на фйксированном1 рассторнии относительно электрода и создают между .ними ТоК коронного разряда, по параметрам которого судят о результатах контроля, о тл и ч а ю шийся ем, что, с пелью повыщения точности регистрации местоцоло:" жения дефекта, в непосредственной близости от поверхности электрода вспомогатель ным коронным разрядом импульсно иож=зируют находящуюся между жп.; и образцом среду, регистрируют интервал времени меж,.... ду импульсами вспомогательного и основного разрядов, и по нему судят о результатах контроля.

Источники информации, принятые во впимажэ ри экспертизе

1. Сливков И. Н.„Электроизоляция и рь-; рад в .-..ы.уйме, М., Атомиздат, 1972, с„

i Оиъ24ан И, Г, Газоразрядю.- .= ме::.рь1, Алма-Ата, "Наука, 1967, с, 3.
