Реферат



Своа Советских

Соцналистмчесюа

Республик

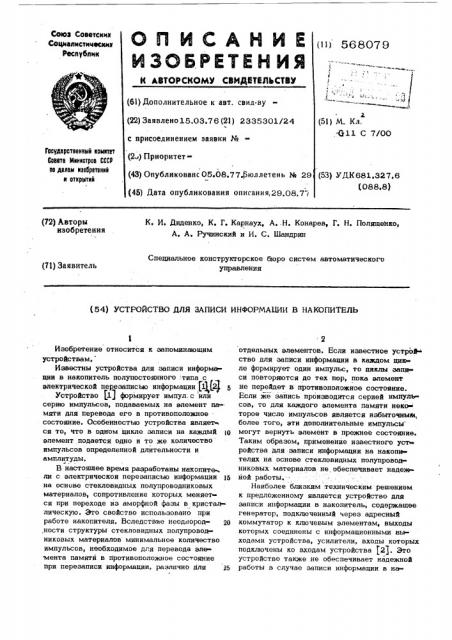

ОЛИСАЙИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (11) 56807 9 м 1

l а

1 ь (61) Дополнительное к авт. свид-ву (22) Заявлено15.03.76 (21) 2335301/24 (51) М. Кл.

-011 С 7/00 с присоединением заявки № (2 ) Приоритет(43) Опублнкованс 05.08.77.рюллетень )а 29 (45) Дата опубликования описания,29.08,7 I

Государственный комитет

Сооатв Инннотроо СССР оо доном нэооретоннй н отхрытнй (53) УДК 681,327.6

{ 088.8) (72) Авторы изобретения

К. И. Диденко, К. Г. Карнаух, А..Н. Конарев, Г. Н. Полященко, А. А. Ручинский и И. С. Шандрин

Специальное конструкторское бюро систем автоматического управлении (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ЗАПИСИ ИНФОРМАЦИИ В НАКОПИТЕЛЬ

Изобретение относится к запоминающим устройствам.

Известны устройства для записи информации в накопитель полупостоянного . типа с апектрииеокой переаапиомо иирормапии (1 (2)

Устройство 11) формирует импул. с или серию импульсов, подаваемых на элемент па» мяти для перевода его в противоположное состояние. Особенностью устройства являет ся то, что в одном цикле записи на каждый )p элемент подается одно и то же количество импульсов определенной длительности и амплитуды.

В настоящее время разработаны накопите ли с алектрическои перезаписью информации и на основе стекловидных полупроводниковых материалов, сопротивление которых меняет ся при переходе нз аморфной фазы в кристал лическую. Это свойство использовано при работе накопителя. Вследствие неоднород- щ ,ности структуры стекловндных полупроводниковых материалов минимальное количество импульсов, необходимое для перевода алемента памяти в противоположное состояние при перезаписи информации, различно для 2З отдельных элементов. Если известное устрой ство для запяси информации в каждом цик ле формирует один импульс, то циклы записи повторяются до тех пор, пока элемент не перейдет в противоположное состояние.

Если же запись производится серией импульсов, то для каждого элемента памяти неко торое число импульсов является избыточныат, более того, эти дополнительные импульсы могут вернуть алемент в прежнее состояние.

Таким образом, применение известного уст» ройства для записи информации на накопи телях на основе стекловидных полупроводниковых материалов не, обеспечивает надежр» ной работы.

Наиболее близким .техническим решением к предложенному является устройство для записи информации в накопитель, содержащее генератор, подключенный через адресный коммутатор к ключевым элементам, выходы которых соединены с информационными выходами устройства, усилители, входы которых подключены ко входам устройства (2). Это устройство также не обеспечивает надежной работы в случае записи информации в на5680копителях на стекловидных полупроводниковых материалах, так как оно выдает фикси рованное количество импульсов записи.

Бель изобретения - повышение надежьости и быстродействия устройства.

Поставленная цель достигается тем, что устройство содержит блок контроля времени записи и блок контроля уровня записи> входы которого подключены соответственно к выходам усилителей и информационному вхо- щ ду генератора, а выход - к управляющему входу генератора. Вход блока контроля времени записи соединен с одним из выходов адресного коммутатора, а выходы блока контроля времени записи подключены сооч ветственно к управляющему входу генерато- ра и выходу устройства.

Тем самым обесгечивается подача m. каждый элемент памяти только того количества импульсов, которое необходимо для 2g данного элемента, т. е. повышается надежность устройства и сокращается время записи., На чертеже изображена блоксхема предложенного устройства.

Устройство для записи информации в накс -,5 питель содеожит генератор 1, адресный коммутатор 2, ключевые элементы записи 3 и считывания 4, подключенные ко входу 5 устройства, усилители считывания 6, блок контроля уровня записи 7, блок контроля вре D мени записи 8. Входы блока 7 подключены соответственно к выходам усилителей 6 и информационному входу 9 генератора 1. Вход коммутатора 2 соединен с адресным входом 10, Выход блока 7 подключен к управ J5 ляющему входу генератора 1. Вход блока 8 соединен с одним иэ выходов адресного ком-ч мутатора 2, а его выходы подключены соответственно к управляющему входу генере» тора 1 и выходу 11 устройства. К инфор- N мационным выходам 12 и 13 чстройства подключается элемент. памяти . 1 4.

Устройство работает следующим образом, Генератор 1 в зависимости от з чанной на вход 9 информации формирует импульсы 45 необходимой длительности, которые поступают на импульсный вход коммутатора 2.

В зависимости от адреса, поступающего на адресный вход 10, происходит выбор соо ветствующих ключевых элементов записи 3 50 и считывания 4. Импульсы управления, поо9

4 тупающие с генератора 1, через коммутатор 2 открывают поочередно ключевые элементы 3 и 4. На элемент па мяти 1 4 после каждого импульса записи, поступающего с ключевого элемента записи 3, подается импульс с ключевого элемента считывания 4.

На усилителе считывания 6 выдается считанный из элемента памяти 14 сигнал и поступает на блок 7 контроля уровня записи, где сравнивается со входной информацией.

При совпадении информации, считанной с элемента памяти 14, с информацией, заданной на входе 9, блок 7 контроля уровня записи вырабатывает сигнал, запрещающий ра боту генератора 1, и запись прекращается.

Если запись не произойдет при подаче на элемент памяти 14 допустимого количества импульсов, то срабатывает блок 8 контроля времени записи, который запретит работу генератора 1 и одновременно на выходе 11 сформирует сигнал ошибки.

Формула изобретения

Устройство для записи информации в накопитель, содержащее генератор, подключенный через адресный коммутатор к ключевым элементам, выходы которых соединены с информационными выходами устройства, усилители, входы которых подключены ко входам устройства, о т л и ч а ю ш е с я тем, что, с целью повышения надеж ности и быстродействии устройства, оно содержит блок контроля времени записи и блок контроля уровня записи, входы которс го подключены соответственно к выходам усилителей и информационному входу генератора, а выхбд - к управляющему входу генератора, вход блока контроля времени записи соединен с одним из выходов адреоного коммутатора, а выходы блока контроля времени записи подключены соотв ственно к управляющему входу генератора и выходу устройства.

Источники информации, принятые во внимание при экспертизе:

1. Патент США N 3838 297, кл. Н 03

К 5/00, 1974.

2. Электроника", М 20, 1970., 4-9.
