Реферат



Совхоз Соевтсимн

С оцмалмстммесиин

Рес у

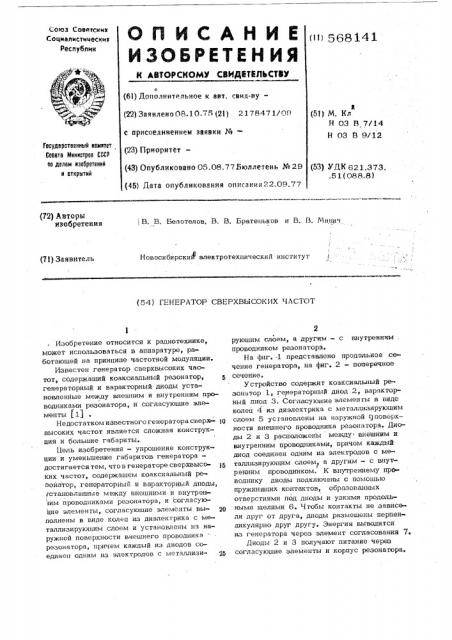

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДНИЛЬСТВУ (11) 5+68 14 1 (61) Дополнительное к авт. саид-ву(22) Заявлено 0R.1.0.75 (21) 2178471/09 с присоединением заявки №вЂ” (23) Прноритет— (43) Опубликовано 05.08.77Бюллетень № 29 (45) Дата опубликования описания22,09.77 а (51) М. Кл

Н 03 В 7/14

Н 03 B 9/12

Гасудврственнв и камнтет

Саввтв Мнннстрав СССР аа делам нэааретеннй н аткрытнй (53) l!K 621.373. . 5 1 (ОЯЯ.R ) (72) Авторы изобретения В. В. Белотелов, В, B. Братеньков и В. В, Минвч!

Новосибирский" электротехнический институт (71) Заявитель (54) ГЕНЕРАТОР CBEPXBbiCOKHX ЧЛСТОТ

Изобретение относится к радиотехнике, может использоваться в аппаратуре, работающей на принципе частотной модуляции.

Известен генератор сверхвысоких частот, содержащий коаксиальный резонатор, генераторный и варакторный диоды установленные между внешним и внутренним проводниками резонатора, и согласующие элементы (1)

Недостатком известного генератора сверх- п) высоких частот является сложная конструкция и большие габариты.

Цель изобретения — упрощение конструкции и уменьшение габаритов генераторадостигается тем, что в генераторе сверхвысо- д ких частот, содержащем коаксиальный резонатор, генераторный и варакторный диоды, установленные между внешними н внутрен им проводниками резонатора, и согласуюЙие элементы, согласующие элементы вы- ап полнены в виде колец из диэлектрика с металлизирующим слоем и установлены на наружной поверхности внешнего проводника резонатора, причем каждый из диодов соединен одним из электродов с металлизируюшим слоем, а другим — с внутренним . проводником резонатора.

На фнг. -1 представлено продольное сечение генератора, на фиг. 2 « поперечное сечение.

Устройство содержит коаксиальный резонатор 1, генераторный диод 2, варакторный диод 3. Согласующие элементы в виде колец 4 из диэлектрика с метал;птзирующим слоем 5 установлены на наружной т)поверхности внешнего проводника резонатора. Диоды 2 и 3 расположены между внешним и внутренним проводниками, причем каждый диод соединен одним из электродов с металлизирующим слоем а другим — с внут1 ренним проводником. К внутреннему проводнику диоды подключены с помощью пружинящих контактов, образованных отверстиями под диоды и узкими продольными щелями 6. Чтобы контакты не зависели друг от друга, диоды размещены перпен» дикулярно друг другу. Энергия выводится из генератора через элемент согласования 7.

Диоды 2 и 3 получают питание через согласующие элементы и корпус резонатора.

Включение диодов между внутренним, проводником резонатора и согласующими элементами с питанием через последние упрощает конструкцию генератора и уменьшает его габариты, так как делает ненужной изоляцию внутреннего проводника и позволяет отказаться от дополнительного бокового контакта.

Для подстройки генераторного диода 2 и изменения коэффициента включения варак- о торного диода 3 изменяют длины согласую, щих элементов. Чтобы диод 2 отдавал максимальную мощность на номинальной частоте, его проводимость, характерная для этого режима, должна соответствовать проводи-! мости резонансной системы. Отдельным экземплярам диодов присущ боль ой разброс

;параметров, поэтому заранее невозможно создать резочансиую систему, обеспечивающую нужный режим работы. Изменение длины О согласующего элемента приводит к изменению реактивности, включенной последовательйо с геиераторным диодом 2, что позволяет подобрать для диода режим работы, обеопечивающий отдачу максимальной мощности при заданной нагрузке.

Формула изобретения

Генератор сверхвысоких частот, содержащий коаксиальный резонатор, генераторный и варакторный .диоды, установленные между внешним и внутренним проводниками резонатора, и согласующие элементы, отличающийся тем, что, с целью упрощения конструкции и уменьшения габаритов, согласующие элементы выполнены в виде колец из диэлектрика с металллизирующим слоем и установлены на наружной поверхности внешнего проводника резонатора, причем каждый из диодов соединен одним из электродов с металлизирующим слоем, а другим - с внутренним про водником резонатора.

Источники информации, принятые во внимание при экспертизе:

1. Патент Великобритании l4 1309889, кл. Н 3 Т, 1971.
