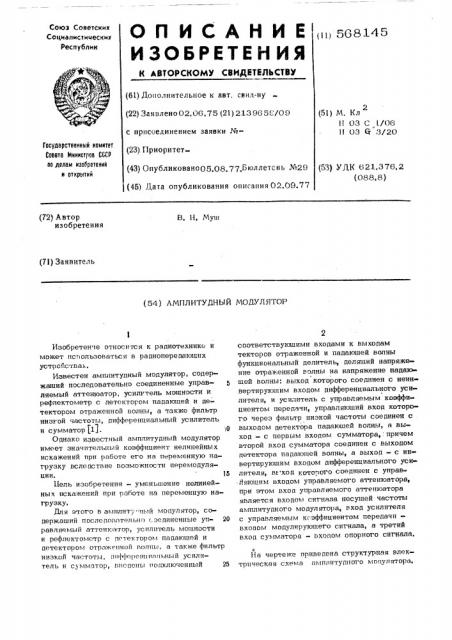

O П И С А Н И Е (!(! 568145
ИЗОБРЕТЕН ИЯ
СОЮЗ COBeTCKHN
Социалистическии
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено02.06,75 (21) 213965= /09 с присоединением заявки №(23) Приоритет(43) Опубликовано05,08. 77.Б(оллетень №29 (45) Il,àòà опубликования описания 02.09.77 (51) М, Кл
II 03 О I./06
I I 03 6 3/20
Государстаенный номитет
Соавта 1йиннстроа СССР оо делам изооретений и открытий (53) УДК 621.376.2 (088.8) (72) Автор изобретения
В. Н. Муш (7!) Заявитель (54) АМПЛИТУДНЫЙ МОДУЛЯТОР
Изобретен f(относится к радиотехник(: и может псг(ользоваться в радиопередаюшнх устройствал.
Известен амплитудный модулятор, содержащий последовательно соединенные управляемый аттенюатор, усилгтель мощности и рефлектометр с детектором падаютцей и де« тектором отраженной волны, а также фильтр низкой частоты, дифференциальный усилитель и сумматор (1).
Однако известный амплитудный модулятор имеет значительный коэффициент нелинейных искажений при работе его на переменную нагрузку вследствие возможности перелеодуляции. 15
11ель изобретения - уменьшение нелинейных искажений при работе на переменную нагрузку. ,Пля этого в амплнту !и,!й л(о(Еулегтор, содержащий последовательно соединенные уп- 20 равляемый аттенюатор, усили гель мо!цности и рефлектометр с (I(.гектором падающей и детектором отраженной волны, а также фильгр низкой ча(гогеа, циффере!шпа!!ьнь!й BEIN тель и с мматор, введены подключенный 25 соответствуюцеилеи входами к выходам текторов отраженной и падающей волны функциональный делитель, делящий напряжение отраженной волны на напряжение падающей волны: выход которого соединен с неин вертирующим входом дифференциального усилителя, и усилитель с управляемым коэффи циентом передачи, управляющий вход которого через фильтр низкой частоты соединен с выходом детектора падающей волны, а выход - с первым входом сумматора, причем второй вход сумматора соединен с выходом детектора падающей волны, а выход - с HH вертируюшим входом дифференциального уси лителя, ве ход которого соединен с управ» ляюшим входом управляемого аттенюатора, при этом вход управляемого аттенюатора является входом сигнала несущей частоты алеплитудного модулятора, вход усилителя с управляемым коэффициентом передачи входом модулируюшего сигнала, а третий вход сул матора — входом опорного сигнала. о
На чертеже приведена структурная электрIIческая схелка е1мп!!итуд!!ого Mо!1улятора, Лл1плитудный модуля гор, содержит после„довател»по соединеины» управляемый аттеиюатор 1, ус:илит ль мопшости 2 и рефлектометр 3 с детектором падающей и де ектором отраже шой волны 4 и 5, а также фильтр низкой частоты 6, дифференциальный усилитель 7 и сумматор 8, а также подключенный соответствующими входами к выходам детекторов отраженной и па-,, дающей волны 5 и 4 функциональный делитель 9, выход которого соединен с неинвертиружш1 входом дифференциального усилителя 7, и усилитель 10 с управляемым коэффициентом ITередачи, управляющий Вход которого через фильтр низкой частоты 6 соединен с выходом детектора падающей волны 4, а выход — с первым входом сума. матора 8, причем второй вход сумматора 8 соединен с выходом детектора падающей волны 4, а выход - с инвертируюшим вхо- 20 дом дифференциального усилителя 7, выход которого соединен с управляющим входом управляемого аттенюатора 1, при этом вход управляемого аттенюатора 1, является входом сигнала несущей частоты амплитудного 25 модулятора, вход усилителя 10 с управляемым коэффициентом передачи — входом модулирующего сигнала, а третий вход сумматора 8 - входом опорного сигнала.
Амплитудный модулят, р работает следующим образом, Дифференциальный усилитель 7 сравнивает сигналы на своих, входах, вырабатывает сигнал ошибки и так управляет аттенюатооом 1, 35 что разница на входах дифференциального усилителя 7 стрел ится к нулю.
При согласованной нагрузке сигнал с вы хода функц онального делителя 9 равен нулю, поэтому поддерживается равной нулю и 10 сумма сигналов на втором входе дифференциального усилителя 7, т.е. сигнал с выхода детектора падающей волны 4 повторяет по форме модулируюший сигнал и противополэ жен ему по фазе, а постоянная составляю- 45 щая его равна по величине и противоположна по знаку опорному, сигналу, поступающему на третий вход сумматора 8, При рассогласовании на выходе функционального делителя 9 появляется сигнал, 50 пропорциональный коэффициенту отражения в линии между нагрузкой и выходом усилителя мощности, 2. Система авторегулиро« вания для поддержания равенства сигналов на входах дифференциального усилителя 7 55 уменьшает уровень опорнот о сигнала и соот« ветственно уменьшается уровень падающей волны в линии с целью зашиты усилителя мощности 2 от перегрузок. Одновременно пропорционально уменыцению уровня папан щей волны уменьшается и модулируь>щий ситнал путем уменьшеши коэффициента передачи усилителя 10, управление которым осуществляе сигнал с детектора падающей волны 4, прошедший через фильтр низкой частоты 6, Таким образом в предлагаемом амплитудном модулято.. е поддерживается посто нный коэффициент модуляции, -no приводит к уменьшению нелинейных искажений при работе на переменную нагрузку.
Фор мула изобретен и я
Амплитудный модулятор I содержащий пасле довательн о с ое диненные управляемы и аттенюатор, усилитель мощности и рефлектометр с детектором падающей и детектором отраженной олны, а также фильтр низкой частоты, дифференциальный усилитель исумматор, отличеющийс ятем, что, с целью уменьшения нелинейных иска- жений при работе на переменную нагрузку, в него введены по дключенный с оо гветствуюшими входами к выходам детекторов отраженной и падающей волны функциональный делитель, делящий напряжение отраженной волны на напряжение падающей волны, выход которого соединен с неиьвертирующим входом дифференциального усилителя, и усилитель с управляемым коэффициентом передачи, управляющий вход которого через фильтр низкой частоты соединен с выходом детектора падающей волны, а выход - с пер вым входом сумматора, причем второй вход сумматора соединен с выходом детектора падающей волны, а выход - с инвертирующим входом дифференциального усилителя, выход которого соед:.нен с управляющим входом управляемого аттенюатора, прн этом вход управляемого аттенюато"а является входом сигнала несущей частоты амплитудного модулятора, вход усилителя с управляемым коэффициентом передачи - входом модулирующего сигнала, а третий вход сум«, матора - входом опорного сигпала.
Источники информации, принятые во вни.мание при экспертизе;
1. Патент США № 3662290, кл. Н 03 С l/OC,, 1972, 560145
Сост,витель Г. Захарченко
Редактор О, 1!ванова Техред A. Богдан; Корректор A. солтани
Заказ 2815/43. Тираж 1065 Подписное
И!!!(1!!!!! Государственного комитета Совета Министров СССР по делам изобретений и открытий
1 1 3035, Москва, Ж-35, Раушская наб., д. 4/5 илнал 1((1!1 "Патент, г, Ужт ород., ул. Проектная, 4
