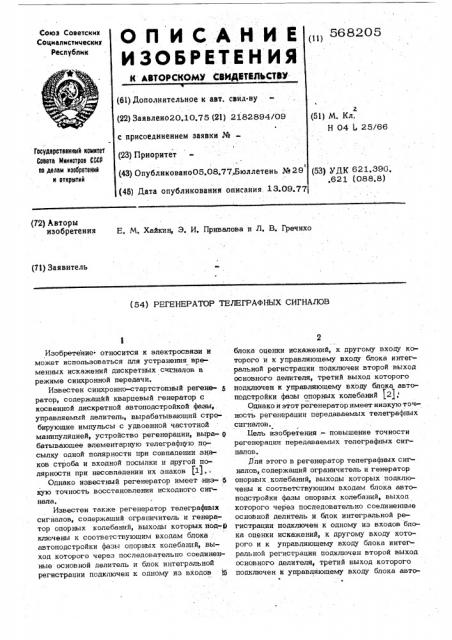

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву

„) 568205

Союз Советских

Социалистических

Республик

2 (51) М. Кл.

Н 04 Ь 25/66 (22) Заявлеио20,10.75 (21) 2182894/09 с присоединением заявки №вЂ” (23) Приорнтет

Государстаенный конитет

Сонета Миннотроа СССР оо делан изобретений и открытий! (43) Опубликовано05.08.77.Бюллетень № 29 (53) ДК 621,396, .621 (088.8) (46) Дата опубликования описания 13.09.77 (72) Авторы изобретения

Е, М. Хайкин, Э. И. Привалова и Л. В. Гречихо (71) Заявитель (54) РЕГЕНЕРАТОР ТЕЛЕГРАФНЫХ СИГНАЛОВ

Изобретение относится к электросвязи и может использоваться для устранения вр!менных искажений дискретных сигналов в режиме синхронной передачи.

Известен синхронно-стартстопный регене- g ратор, содержащйй кварцевый генератор с косвенной дискретной автоподстройкой фазы, управляемый делитель, вырабатывающий стробирующие импульсы с удвоенной частотной манипуляцией, устройство регенерации, выра- р батывающее элементарную телеграфную посылку одной полярности при совпадении знаков строба и входной посылки и другой полярности при несовпадении их знаков (1), Однако известный регенератор имеет -низ- б кую точность восстановления исходного сигнала, Известен также регенератор телеграфных сигналов, содержащий ограничитель и генератор опорных колебаний, выходы которых под-;ф ключены к соответствующим входам блока автоподстройки фазы опорных колебаний, выход которого через последовательно соединенные основной делитель и блок интегральной регистрации подключен к одному из входов )б блока оценки искажений, к другому входу которого и к управляющему входу блока интегральной регистрации подключен второй выход основного делителя, третий выход которого подключен к управляющему входу блока автоподстройки фазы опорных колебаний (2).

Однако и этот регенератор имеет низкую точность регенерации передаваемых телеграфных сигналов, Бель изобретения .— повышение точности регенерации передаваемых телеграфных сигналов. ,0ля этого в регенератор телеграфных сит налов, содержащий ограничитель и генератор опорных колебаний, выходы которых подключены к соответствующим входам блока автоподстройки фазы отюрных колебаний, выход которого через последовательно соединенные основной делитель и блок интегральной регистрации подключен к одному из входов блока оценки искажений, к другому входу которого и к управляющему входу блока интегральной регистрации подключен второй выход основного делителя, третий выход которого подключен к управляющему входу блока автс 568205 подстройки фазы опорных колебаний, введены элемент задержки, делители с коэффициентом деления на р и g и последовательно соединенные триггер, элемент И и счетчик-индикатор, ко входу сброса которого педключен генератор сброса, при этом дополнительный выход блока интегральной регистрации подключен через делители с коэффициентом деления на Р и g к парафазным входам триггера, а второй выход основного делителя — 1o ко второму входу элемента И непосредственно и ко входам сброса триггера и делителей с коэффициентом деления на р и через элемент задержки, кроме того, выход делителя с коэффициентом деления на подключен ко входу стирания делителя с коэффициентом деления на

На чертеже представлена структурная электрическая схема регенератора телеграфных сигналов, 20

Устройство содержит ограничитель 1 и генератор 2 опорных колебаний, выходы которых подключены к соответствующим входам блока 3 автоподстройки фазы опорных колебаний, выход которого через последовательно соединенные основной делитель 4 и блок

5 интегральной регистрации подключен к одному из входов блока 6 оценки искажений, к другому входу которого и к управляющему входу блока 5 подключен второй выход основного делителя 4, третий выход которого подключен к управляющему входу блока 3, а также элемент задержки 7, делители 8, 9 с коэффициентом деления на Р и Q и последовательно соединенные триггер 10, элемент И 11 и счетчик-индикатор 12, ко входу сброса которого подключен генератор ХЗ сброса, при этом дополнительный выход блока 5 подключен через делители 8, 9 к парафазным входам триггера 10, а второй выход 4О основного делителя 4 — ко второму входу элемента И 11 непосредственно и ко входам сброса триггера 10 и делителей 8, 9 через элемент задержки 7,кроме того, выход делителя

9 подключен ко входу стирания делителя 8.

Устройство работает следующим образом.

На вход ограничителя 1 поступает телеграфный сигнал, длительность посылок которогб подлежит восстановлению до номинальной, 50

Информационный сигнал с выхода ограничителя 1 и вспомогательный сигнал с выхода основного делителя 4 управляют блоком 3.

Обработка поступающих с выхода ограничителя 1 сигналов производится блоком 5.

C дополнительного выхода блока 5 стробированный сигнал поступает на вход делителей 8 и 9 блока 6, первый из которых срабатывает от строба с порядковым номером

Р/ —. Q второй — от строба с порядковым но60

Ч-P мером Q /2. Разность соответствует таким длительностям входных посыпок, при которых их временные искажения превышают заданный порог. При любом наперед заданном пороге искажений Z q p лежащем в пределах И Zg p 4,, выполняется соотношение Р=22(1 ; =2 тт-р, где 7fчисло стробов на временном интервале, соответствующем неискаженной посылке. С выходов делителей 8 и 9 сигналы подаются на триггер 10 с парафазными входами, состояние которого к концу интервала интегриро.вания определяется числом фактически приI шедших на входы делителей 8 и 9 стробов.

При поступлении за время интегрирования числа стробов, находящегося в интервале

%, триггер 10 буде находиться в состоянии, отождествляемом с величиной временных искажений, больших Z Qp . Для представления ложных перебросов триггера

10 импульсами с выхода делителя 8 при числе поступивших стробов, большем выход делителя 9 соединен со входом стирания делителя 8. Переход триггера 10 в состояние, соответствующее заданному порогу искажений, фиксируется счетчиком-индикатором 12 через ключевой логический элемент

И 11, иа один вход которого поступает сигнал с выхода триггера 10, а на другой— стробирующий импульс считывания с выхода основного делителя 4.

Объем выборки определяется временем непрерывного анализа входных сигналов и задается генератором 13, Элемент задержки 7 задерживает на малую долю длительности(неискаженной посылки (например на 0,01 Т ) импульсы ожидаемых моментов появления фронтов посылок и ими устанавливает делители 8, 9 и триггер 10 в исходное состояние, Формула изобретения

Регенератор телеграфных сигналов, содержащий ограничитель и генератор опорных колебаний, выходы которых подключены к соответствующим входам блока автоподстройки фазы опорных колебаний, выход которого через последовательно соединенные основной делитель и блок интегральной регистрации подключен к одному из входов блока оценки искажений, к другому входу которого и к управляющему входу блока интегральной регист рации подключен второй выход основного делителя, третий выход которого подключен к управляющему входу блока автоподстройки фазы опорных колебаний, о т л и ч а ю щ и йс я тем, что, с целью повышения точности

5682О5

Составитель В. Белякович

Редактор О. Иванова Техред 3. Фанта Корректор,C. Юдченко

Заказ 2818/44 Тираж 815 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

13,3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 регенерации передаваемых телеграфных сигналов, введены элемент задержки, делители с коэффициентом деления на и <(и последовательно соединенные триггер, элеме гг И и счетчик-индикатор, ко входу сброса которого подключен генератор сброса, при этом дополнительный выход блока интегральной регистрации подключен через делители с коэффициентом деления íà р и g к парафазным входам триггера, а второй выход основного делителя — ко второму входу элемента И непосредственно и ко входам сброса триггера и делителей с коэффициентом деления на Р и (через элемент задержки, кроме того, выход делителя с коэффициентом деления на. ф подключен ко входу стирания делителя с коэффициентом деления на Р, Источники информации, принятые во внимание при экспертизе:

1. Бухвинер В, Е, Синхроннс -стартстопный регенератор дпя радиосвязи. "Вестник связи", 1965, N 5, с, 12-14, 2. Левинзон И. Г. Некоторые результаты оценки временных сдвигов между сигналами при частотном уплотнении в канале KB ОБП, Труды НИИР, 1975, ¹ 1, с. 63-69.
