Реферат



BcUGо ов»":- : о п ибо-н-и к

ИЗОБРЕТЕН Nfl

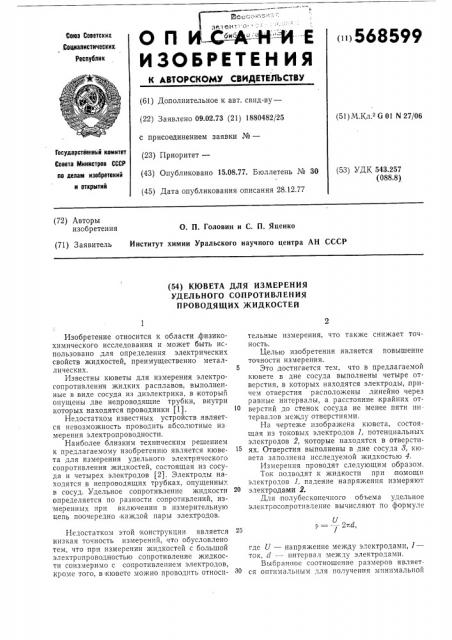

<»>568599

Союз Советских,Социалистических, Реслублик

К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Заявлено 09.02.73 (21) 1880482/25 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.08.77. Бюллетень № 30 (45) Дата опубликования описания 28.12.77 (51) М.Кл G 01 N 27/06

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 543.257 (088.8) (72) Авторы изобретения

О. П. Головин и С. П. Яценко (71) Заявитель Институт химии Уральского научного центра АН СССР (54) КЮВЕТА ДЛЯ ИЗМЕРЕНИЯ

УДЕЛЬНОГО СОПРОТИВЛЕНИЯ

ПРОВОДЯЩИХ ЖИДКОСТЕИ

Изобретение относится к области, физикохимического исследования и может быть использовано,для определения электрических свойств жидкостей, преимущественно металлических. 5

Известны кюветы для измерения электросопротивления жидких расплавов, выполненные в виде сосуда из диэлектрика, в которьш опущены две непроводящие трубки, внутри которых находятся проводники (1).

Недостатком известных устройств является невозможность проводить абсолютные из мерения электропроводности.

Наиболее близким техническим решением к предлагаемому изобретению является кювета для измерения удельного электрического сопротивления жидкостей, состоящая из сосуда и четырех электродов (2). Электроды находятся в непроводящих трубках, опущенных в сосуд. Удельное сопротивление жидкости 20 определяется по разности сопротивлений, измеренных при включении в измерительную цепь поочередно каждой пары электродов.

Недостатком этой конструкции является низкая точность измерений, что обусловлено тем, что при измерении жидкостей с большой электропровадностью сопротивление жидкости соизмеримо с сопротивлением электродов, кроме того, в кювете можно провадить относптельные измерения, что также снижает точность.

Целью изобретения является повышение точности измерения.

Это,достигается тем, что в предлагаемой кювете в дне сосуда выполнены четыре отверстия, в KQTopbIx находятся электроды, причем отверстия расположены линейно через равные интервалы, а расстояние крайних отверстий до стенок сосуда не менее пяти пн терва IQB между отверстиями.

На чертеже изображена кювета, состоящая из токовых электродов 1, потенциальных электродов 2, которые находятся в отверстиях. Отверстия выполнены в дне сосуда 8, кювета заполнена исследуемой жидкостью 4.

Измерения проводят следующим образом.

Ток подводят к жидкости при помощи электродов 1, падение напряжения измеряют электродами 2.

Для полубесконечного объема удельное электросопротивление вычисляют по формуле где U — напряжение между электродами, 1— ток, d — интервал между электродами.

Выбранное соотношение размеров является оптима IbHbIì для получения минимальной

Формула изобретения

d d d

Составитель М. Кривенко

Техред М, Семенов

Редактор И. Шубина

Корректор И. Симкина

Заказ 655/1977 Изд. ¹ 658 Тираж 1109 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» погрешности и позволяет проводить абсолютные измерения удельного сопротивления. Кроме того, при растворении электродов, загрязнение жидкости в рабочей зоне сосуда не происходит.

Кювета для измерения удельного сопротивления проводящих жидкостей, содержащая диэлектрический сосуд и четыре электрода, о тл и ч а ю щ а я с я тем, что, с целью повышения точности измерения, на,дне сосуда выполнены четыре отверстия, в которых находятся электроды, причем отверстия расположены линейно через равные интервалы, а расстояние крайних отверстий до стенок сосуда не менее пяти интервалов между отверстиями.

Источники информации, принятые во внимание при экспертизе:

10 1. Авторское свидетельство № 400858, кл. G 01 Х 27/22, 1972.

2. Bell Sistern Technical Journ., 34, 1, 105, 1955.
