(»>568738

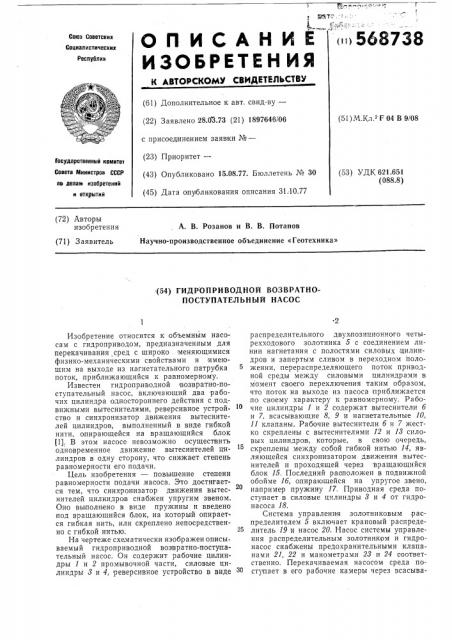

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.03.73 (21) 1897646/06 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.08.77. Бюллетень № 30 (45) Дата опубликования описания 31.10.77 (51) М K a г F 04 В 9/08

Гасударственный комитет

Совета Министров СССР по делам изобретении н открытий (53) УДК 621.651 (088.8) (72) Авторы изобретения

А. В. Розанов и В. В. Потапов

Научно-производственное объединение «Геотехника» (71) Заявитель (54) ГИДРОПРИВОДНОЙ ВОЗВРАТНОПОСТУПАТЕЛЬНЫЙ НАСОС

Изобретение относится к объемным насосам с гидроприводом, предназначенным для перекачивания сред с широко меняющимися физико-механическими свойствами и имеющим на выходе из нагнетательного патрубка поток, приближающийся к равномерному.

Известен гидроприводной возвратно-поступательный насос, включающий два рабочих цилиндра одностороннего действия с подвижными вытеснителями, реверсивное устройство и синхронизатор движения вытеснителей цилиндров, выполненный в виде гибкой нити, опирающейся на вращающийся блок (1). В этом насосе невозможно осуществить одновременное движение вытеснителей цилиндров в одну сторону, что снижает степень равномерности его подачи.

Цель изобретения — повышение степени равномерности подачи .насоса. Это достигается тем, что синхронизатор движения вытеснителей цилиндров снабжен упругим звеном.

Оно выполнено в виде пружины и введено под вращающийся блок, на который опирается гибкая нить, или скреплено .непосредственно с гибкой нитью.

На чертеже схематически изображен описываемый гидроприводной возвратно-поступательный насос. Он содержит рабочие цилиндры 1 и 2 промывочной части, силовые цилиндры 3 и 4, реверсивное устройство в виде распределительного двухпозиционного четырехходового золотника 5 с соединением линии нагнетания с полостями силовых,цилиндров и запертым сливом в переходном положении, перераспределяющего поток приводной среды между силовыми цилиндрами в момент своего переключения таким образом, что поток на выходе из насоса приближается .по своему характеру к равномерному. Рабочие цилиндры 1 и 2 содержат вытеснители б и 7, всасывающие 8, 9 и нагнетательные 10, 11 клапаны. Рабочие вытеснители б и 7 жестко скреплены с вытеснителями 12 и 13 силовых цилиндров, которые, в свою очередь, скреплены между собой гибкой нитью 14, являющейся синхронизатором движения вытеснителей и проходящей через вращающийся блок 15. Последний расположен в подвижной обойме 1б, опирающейся на упругое звено, например пружину 17. Приводная среда поступает в силовые цилиндры 3 и 4 от гидронасоса 18.

Система управления золотниковым распределителем 5 включает крановый распределитель 19 и насос 20. Насос системы управления распределительным золотникрм и гидронасос снабжены предохранительными клапанами 21, 22 и манометрами 23 и 24 соответственно. Перекачиваемая насосом среда поступает в его рабочие камеры через всасыва568738 ющий коллектор 2б, соединенный со штоковыми полостями 2б, 27 и всасывающим колпаком 28. Надклапанные полости нагнетательных клапанов насоса соединены между собой нагнетательным коллектором 29. 5

Работает гидроприводной возвратно-поступательный насос следующим образом.

При установившемся режиме работы насоса распределительный золотник б занимает одно из своих крайних положений, и привод- 10 ная среда от гидронасоса 18 поступает в соответствующий силовой цилиндр, например 8, воздействует на вытеснитель б, который, перемещаясь, осуществляет нагнетание перекачиваемой среды в коллектор 29. Одновременно вытеснитель 12 через гибкую нить 14 воздействует на вытеснитель 18 и через жесткую связь на вытеснитель 7, который, перемещаясь, осуществляет всасывание перекачиваемой среды из коллектора 25. 20

При переключении крана управления 19 приводная среда от насоса 20,поступает под торцовую крышку золотника б, плунжер которого начинает перемещаться из упомянутого крайнего положения в противоположное, 25 закрывая слив приводной ср еды из гидроцилиндра 4. При этом скорость перемещения рабочего вытеснителя 7 постепенно уменьшается от номинального значения до нуля, упругий элемент 17 деформируется, так как скорость движения вытеснителя, совершающего рабочий ход, сохраняет свое прежнее значение.

При дальнейшем перемещении плунжера золотника б происходит подсоединение рабо- 35 чей полости цилиндра 8 к полости цилиндра

4 с последующим перераспределением потоков между силовыми гидроцилиндрами, что приводит к соответствующему перераспределению скоростей, при котором скорость дви- 40 жени я вытеснителя б уменьшается, а скорость движения вытеснителя 7 увеличивается, достигая своего номинального значения в момент остановки вытеснителя б. Таким образом, поддерживается постоянство скорости потока перекачиваемой среды .на выходе из насоса.

Движение перекачиваемой среды во всасывающем коллекторе 25 насоса в момент движения обоих вытеснителей на нагнетание поддерживается в результате действия штоковых полостей 2б и 27. После открывания слива гидроцилиндра 8 система синхронизации возвращается в исходное положение за счет энергии, накопленной в упругом элементе, и процесс реверсирования гидроцилиндров заканчивается. Некоторое увеличение скорости перекачиваемой среды на всасывании,насосов, происходящее из-за ускорения движения вытеснителя, совершающего ход всасывания в период возврата системы синхронизации в исходное положение, компенсируется установкой воздушного колпака 28.

Формула изобретения

1. Гидроприводной возвратно-поступательный насос, включающий два рабочих цилиндра одностороннего действия с подвижными вытеснителя ми, реверсивное устройство и синхронизатор движения вытеснителей цилиндров, выполненный в виде гибкой нити, опирающейся на вращающийся блок, о т л ич а ю шийся тем, что, с целью повышения степени равномерности подачи насоса, синхронизатор движения вытеснителей снабжен упругим звеном.

2, Насос по,п. 1, о т л и ч а ю щ,и и с я тем, что упругое звено выполнено в виде пружины, связанной с вращающимся блоком.

Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство Мю 261079, кл. F 15 В 9/16, 1968.
