Реферат

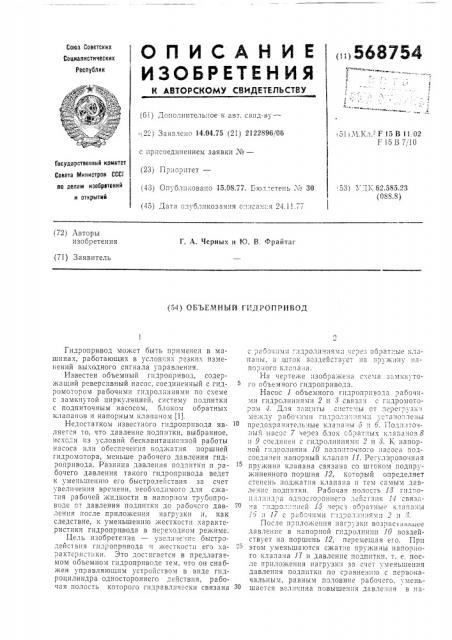

Сок!э Советских!

1:> 568754

Социалистических

Республик

Ф а

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнитель::ое к авт. свид-Ву— !

22) Заявлено 14,04.75 (21) 2122896/06

i 51 i,Ч.Ел.- F 15 В 11 02

F 15 В 7, 10 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров ССС1 ло делам изобрвтаиий и открытий (23) io;iopитет— (43) Опубликовано 15.08.77. Ею",.-степь X 30 (45) Дата oпубликозания оп.!Сания 24.1!., 7! 53) ЛК 62.585.23 (088.8) (72) Автор ы изобретения

Г, А. Черных и Ю. В. Фрайтаг (71} Заявитель (г .1 1 О Б Ь .1т Ц Ы Д 1-1». Д ть 1; 1 Гт Р Ц В Р и

Гидропривод может быть применен в машинах, работающих B услов Вх резких изменений выходного сигнала управления, Известен объемный гидропривод, содержащий реверсивный насос, соединенный с гидромотором рабочими гидролиниями по схеме с замкнутой циркуляцией, с.!стему подпитки с подпиточным насосом, блоком обратных клапанов и напорным клапаном (11.

Недостатком известного гидропрпвода является то, что давление подпитки, выбранное, исхо я из условий бескавитацион 1oй! работы насоса или обеспечения поджатия поршней гидромотора, меньше рабочего давления гидропривода. Разница давления подпитки и рабочего давления такого гидропривода ведет к уменьшению его быстродействия за счет увеличения времени, неооходимого для сжатия рабочей жидкости в напор:-lîм трубопроводе ст давления подпитки до рабочего давления после приложения нагрузки ;l, как следстВие, к уменьшениlо жесткости характеристики гидропривода в переходном режиме.

Цель изобрете!Ния — узел;нс:1и быстродействия п!дропрпвода и жесткости его характерист:!ки. Это дос-.1ггяется в предлагаемом объемном гидропрпводс тем, что он снабжен управляющим устройством в аиде гидроцилиндра одностороннего действия, рабочая полость которого гидравлпчески связана

- l20очпмп . :!2p0линпямп чсэез оо1атные клапаны, а шток зоздейстз;.ет * на пр ж;!ну напор;!ого клана.ia.

На чертеже изображена схема "-Bìbb còo-!

o объемного гпдропрпвода.

Насос 1 oоьемного гидропривода рабочими г!!дрсл!!Нит!Ми 2 и 3 связан с гпдпок!Отором 4. Для зbùi!òbl системы ст перегр . зкч ъ!ежд j pяОÎ -1:! .iи гидро.. :i-i:!"-.м;! :От2:1Îзле:-lы предохрант!Тель-IbIP кла IBBbl 5 н 6. Подпиточ;!ый насос 7 !ерез блок обрат:lb!a клапаноз 8

;! 9 coåäèIiåí с гпдролиниями 2 и э . К напорной гпдролинпи 10 подп:!точ:Î..-î:1асоса чодсоеди!cil напорный кладан П. Регlëïpoâo-IíBiI пру а!на клапана сВязана со штоком подпружиненного поршня 12, который определяет степень поджятпя клапана li тем 02мых! давлениес подпитки. Рабочая полость 13 гпяооц линд: я од!ю:;ороннего дейстзия 14 связя" 0 :".2 .-!!дро,-:::нией 15 1еoc2 обратные кляпа:-!ы ! э !! 1/ с сабо -!Нмп г lioo 1:. ч:!ями

После приложения HBI p зки Возряс i!UAt .iе давлеьп!c в напîpной гидролинии 10 Возде!1ствует на поршень 12, перемещая его. При этом уменьшаются сжат:!е пружины напорного клапа!!а 17 и давление подпитки, т. е. после приложения нагр зкп 33 счет С1!еньшения давления подпитки по сравнен,iio с первоначальным, равным половине рабочего, уменьзо шается величина повышения давле-шя в на568754

Фор мула изобретения!

5 j

Ч R.

9 I/ ;; 1 (-, Д

Составитель В. Солодииков

Техред М. Семенов Корректор И. Симкииа

Редактор T. Юрчикоиа

Заказ 650, 1709 Изд. № 662 Тира?к 907 Подписное

Ц1-1И!1П11 Государственного комитета Совета Министров СССР по дедам изовретеинй и открытий

МОскв», Ж,-35, Рамн!скаи ll30., д. 4/5

Т ta. Ха1>ик. фиа. «ред «Патент»

I1opHoI1 м2гистр2ли, что 1 ве;. Ичивает ?КссТКОСТЬ ГИДРОПРИВОД2.

В случае резкого изменения входного сигнала управления гидропривода возрастают

НаГРУЗКси И ДаЗЛЕНИ:, ЧтО ПРИВОДИТ К УМЕНЬшенпю давления подпитки и, следовательно, счижению давления в напорной гидролинии.

ТЯКИМ Оозаэо?1, 1?ЕГУЛИРОВ2НИЕ Д2ВЛЕНИЯ подпитки в зависимости от давления в напорной гидролинии обеспечивает увеличение быстродействия и жесткости характеристики гидропривода.

Объемный "::Iäропризод, содержащий рзверсивный насос, соединенный с гпдромотором рабочими гидролиниями 110 схеме с замкнутой циркуляцией, систему подпитки с подпиточным насосом, блоком обратных клапанов и напорным клапаном, о т л и ч а ю щ и йс я тем, что, с целью увеличения быстродействия гидропривода и жесткости его характеристики, он снабжен управляющим устройством в виде гидроцилиндра односторонне.-о действия, рабочая полость которого гидравлически связана с рабочими гидролиниями через обратные клапаны, а шток воздействует на пружину напорного клапана.

Источник информации, принятый во внимание при экспертизе:

1. Богданович Л. Б. Ооъемные гидроприводы, 1971, с. 49, рис, 182.
