Реферат

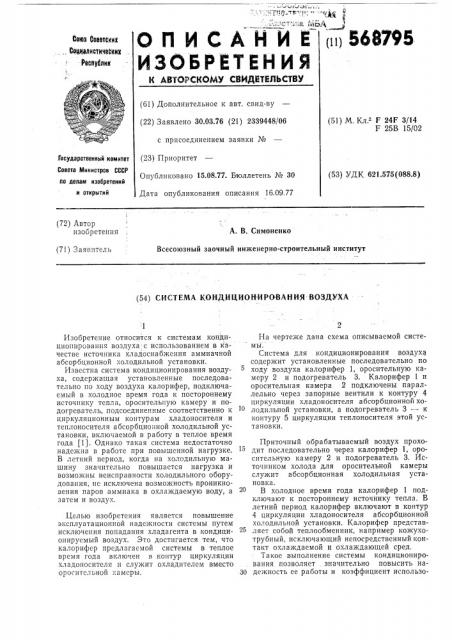

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 568795

Ьез Ооее1снин

Ворэдицичйнию

Имфдин (61) Дополнительное к авт. свид-ву (22) Заявлено 30.03.76 (21) 2339448/06 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.77. Бюллетень № 30

Дата опубликования описания 16.09.77 (51) М. Кл.- F 24F 3/14

F 25В 15/02

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.575(088.8) (72) Автор изобретения

А. В. Симоненко (7! ) Заявитель

Всесоюзный заочный инженерно-строительный институт (54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Изобретение относится к системам кондициопирования воздуха с использованием в качестве источника хладоснабжения аммиачной абсорбционной холодильной установки.

Известна система кондиционирования воздуха, содергкащая установленные последовательно по ходу воздуха калорифер, подключаемый в холоднос время года к постороннему источнику тепла, оросительную камеру и подогреватель, подсоединенные соответственно к циркуляционным контурам хладоносителя и теплоносителя абсорбционной холодильной установки, включаеглой в работу в теплое время года (1). Однако такая система недостаточно надежна в работе при повышенной нагрузке.

В летний период, когда на холодильную машину значительно повышается нагрузка и возможны неисправности холодильного оборудования, не исключена возможность проникновения паров аммиака в охлаждаемую воду, а затем и воздух.

Целью изобретения является повышение эксплуатационной надежности системы путем исключения попадания хладагента в кондиционирусмый воздух. Это достигается тем, что калорифер предлагасмой системы в теплое время года включен в контур циркуляции хладоносителя и служит охладителем вместо оросительной камеры, На чертеже дана схема описываемой системы.

Система для кондиционирования воздуха содержит установленные последовательно по ходу воздуха калорифер 1, оросительную камеру 2 и подогреватель 3. Калорифер 1 и оросительная камера 2 подключены параллельно через запорные вентили к контуру 4 циркуляции хладоносителя абсорбционной холодильной установки, а подогреватель 3 — к контуру 5 циркуляции теплоносителя этой установки.

Приточный обрабатываемый воздух проходит последовательно через калорифер 1, оросительную камеру 2 и подогреватель 3. Источником холода для оросительной камеры служит абсорбционная холодильная установка.

В холодное время года калорифер 1 подключают к постороннему источнику тепла, В летний период калорифер включают в контур

4 циркуляции хладоносителя абсорбционной холодильной установки. Калорифер представляет собой теплообменник, например кожухотрубный, исключающий непосредственный контакт охлаждаемой и охлаждающей сред.

Такое выполнение системы кондиционирования позволяет значительно повысить на30 дежность ее работы и коэффициент использоСоставитель Ю. Килимиик

Техред М. Семенов Корректор Л. Орлова

Редактор А. Пейсоченко

Подписное

Заказ 2094/12 Изд. № 733 Тираж 1014

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вания оборудования за счет отказа от дополнительных промежуточных теплообменников.

Формула изобретения

Система кондиционирования воздуха, содержащая установленные последовательно по ходу воздуха калорифер, подключаемый в холодное время года к постороннему источнику тепла, оросительную камеру и подогреватель, подсоединенные соответственно к циркуляционным контурам хладоносителя и теплоносителя абсорбционной холодильной установки, включаемой в работу в теплое время года, отличающаяся тем., что, с целью повышения эксплуатационной надежности путем йсключения попадания хладагента в кондиционируемый воздух, калорифер в теплое время года включен в контур циркуляции хладоносителя и служит охладнтелем вместо оросительнои камеры.

Источники информации, принятые во внимание при экспертизе

1. Розенфельд Л. М. и др. Система кондиционирования воздуха в Ленинградском большом концертном зале «Октябрьский» с абсорбцнонными бромистолитиевыми машинами.

«Водоснабжение и санитарная техника», 1969, № 3, с. 23.
